Руководство по изготовлению сумок для каяков на заказ

Sealock — производитель сумок для каяков на заказ и поставщик OEM. Обычный сухой мешок представляет собой сварную трубку: две панели, круглое основание, ролл-топ. Сумка для каяка — более сложный вариант этой проблемы, потому что функции, которые действительно нужны гребцам — надувной клапан, окошко для телефона, контурная оболочка, прилегающая к спине, точка блокировки, мягкая задняя панель — все это требуетумышленное нарушение водонепроницаемого барьера, а затем повторное его запечатывание. В этом руководстве рассказывается, что это значит в заводских условиях и что это значит для бренда, составляющего краткое описание сумки для каяка.

Почему сумку для каяка сложнее сделать

Каждая добавленная функция — это дополнительная проблема с герметизацией. Сухой мешок с трубкой имеет один непрерывный путь сварки и не проникает в кожу. Сухой рюкзак для каяка может иметь изогнутую оболочку, прозрачное окно, приваренное к непрозрачной ткани, фланец клапана, проходящий через стену, формованный корпус замка, приклеенную заднюю панель из пенопласта и анкеры для ремня безопасности, несущие полную нагрузку. В каждом из них барьер может выйти из строя, и у каждого есть свое собственное окно процесса.

Именно поэтому сумки для каяков отделяют специализированные фабрики от обычных. Сварить трубку сможет каждый. Интеграция оборудования в герметичную изогнутую оболочку, повторяемую в тысячах устройств, — это другая возможность.

Сварка изогнутой оболочки

В некоторых наших рюкзаках для каяков используется полукруглая оболочка, а не прямой цилиндр, поскольку корпус с контурной формой лучше прилегает к спине и более предсказуемо укладывается в лодку. Принято считать, что изогнутые поверхности не подходят для этого процесса. На практике они работоспособны, но переменная управления меняется: на криволинейном сварном шве решающим фактором являетсяточный контроль зазора между верхней и нижней матрицей вместо контроля давления зажима. Установите правильное расстояние между матрицами, и изогнутый шов сваривается так же надежно, как и плоский; полагайтесь только на давление, и качество сварного шва варьируется по кривой.

Два связанных ограничения определяют практичность геометрии:

• Радиочастотное поле работает только в небольшом зазоре.Поле, достаточно сильное, чтобы расплавить материал, требует, чтобы электрод и деталь находились в пределах примерно 1,5 мм, поэтому этот процесс подходит для пленок и тканей с покрытием, а не для толстых жестких секций, и почему конструкция штампа должна точно повторять контур оболочки.
• Панели вырезаны по размеру.Вырезанные детали должны быть как минимум примерно на 6 мм больше рисунка сварного шва, поскольку материал должен полностью покрывать область сварного шва инструмента, иначе сам сварной шов будет нарушен. Лишнее потом можно будет обрезать в автономном режиме.

Сварка разнородных материалов: оконная панель

Прозрачное окно телефона или смотровая панель означает приварку прозрачной пленки к тканевой оболочке с покрытием — два разных материала с разными термическими свойствами. Правило, которое регулирует это, стоит знать, поскольку оно объясняет, почему у некоторых поставщиков расслаиваются окна:

При склеивании двух разных материалов процесс должен быть организован таким образом, чтобы материал с более высокой температурой стеклования нагревался первым и передавал тепло материалу с более низкой Tg.Если поступить по-другому, более мягкий материал переплавится и утончится, а более твердый никогда не расплавится должным образом, в результате чего соединение будет выглядеть приемлемым, но позже выйдет из строя. Чтобы это сделать правильно, требуется не усилия, а конструкция электрода и настройка параметров.

Для тканей с покрытием также существует нижний слой материала: для правильной сварки покрытие должно иметь минимальную толщину примерно 0,003–0,005 дюйма (3–5 мил). Ткань со слишком тонким покрытием не обеспечит надежного соединения, независимо от того, насколько хорошо настроена машина.

Интеграция клапана

Клапан надувания и спуска воздуха на наших рюкзаках для каяков позволяет гребцу продувать воздух, чтобы сжать мешок в люк, или добавлять воздух для временной поддержки плавучести. Его изготовление означает намеренное создание порта в стенке запечатанного пакета. Есть два проверенных подхода:

• Фланцевый клапан приварен к средней панели.Порты и клапаны поставляются со специально привариваемыми фланцами, поэтому их можно установить в средней точке панели — радиочастотная сварка герметизирует ткань с покрытием к порту, не повреждая ни один материал.
• Трубка, сваренная в шов.Разместить корпус клапана непосредственно на шве сложно, поэтому обычно в шов вваривают трубку и прикрепляют к трубке клапан с компрессионной посадкой.

В любом случае сварной шов клапана представляет собой отдельное технологическое окно от швов корпуса и получает собственный набор параметров и собственный контроль. Это также функция, которую особенно стоит протестировать под давлением, по причине, описанной в следующем разделе.

Покупатели режима отказа должны знать, о чем

Это важно для любой сумки с клапаном или функцией удержания воздуха:слабый шов может пройти первоначальную проверку на герметичность и все равно выйти из строя после многократных циклов накачивания, вибрации при транспортировке или использования в холодную погоду.Однократное замачивание в конце линии не доказывает долговечность печати — оно доказывает, что печать существовала в тот день.

Вот почему контроль качества такого продукта должен включать визуальный осмотр,тестирование на пилинг, удержание давления, ипроверка расслоения, а не испытание воды в одиночку. Это также причина, по которой мы проводим вакуумную экстракцию с 24-часовой выдержкой готовой продукции: устойчивое отрицательное давление в течение всего дня затрагивает краевые уплотнения, которые пропускают кратковременное погружение.

Точки нагрузки: почему жгут шьют до сварки кузова

Нагруженный рюкзак для каяка объемом 38 л переносит весь свой вес на крепления плечевых ремней, а гребец, зажимая и отстегивая точки крепления палубы, постоянно переключает эти якоря. Только сварные крепления могут отслаиваться при длительном сдвиге, поэтомуремни безопасности, D-образные кольца, анкеры для шнуров и ручки для переноски пришиваются к плоским панелям под высоким натяжением перед сваркой корпуса.. Сшитый след распределяет нагрузку; последующая сварка и армирование закрывают перфорационные отверстия. Затем якоря проверяются на нагрузку и рывок, а не оцениваются на глаз.

Здесь также важны рекомендации по паддл-спорту: палубное снаряжение должно крепиться как минимум в двух точках, поэтому якоря должны быть рассчитаны на многократное использование с ударной нагрузкой, а не на статический вес.

Приклеивание задней панели

Цельная задняя панель из этиленвинилацетата на наших рюкзаках для каяков снижает вес и уменьшает накопление тепла на пути к месту установки. EVA сам по себе поддается радиочастотной сварке, что позволяет интегрировать панель в конструкцию, а не приклеивать ее — и сварка здесь предпочтительнее клея по той же причине, что и везде:сварные соединения исключают риск старения клея и реактивации, какие именно виды отказов обнаружит сумка, хранящаяся мокрой в жарком гараже.

Другая система уплотнения: закрытие с резиновой полоской

Не каждая сумка для каяка закрывается закручивающейся крышкой. Наша экспедиционная конструкция скрепленауплотнительная лента из сжатого натурального каучука под откидным клапаном, зажатая центральной компрессионной лентой— механически другая система, обеспечивающая IPX8. При его изготовлении добавляются этапы, которых нет у рулонного верха: резиновая полоса должна быть приклеена по всему отверстию, геометрия клапана должна складываться на него под прямым углом, а компрессионный ремень должен зажиматься равномерно по ширине. Неравномерный зажим — это классическая ошибка: уплотнение, которое держится посередине и имеет зазоры на одном конце, выдержит случайное намокание и протечет под давлением.

Брендинг: распечатайте перед сваркой

Полезная точка последовательности для брендов:трафаретная печать или горячее тиснение могут быть нанесены на слои пленки до завершения сварки.Применение графики, пока панели еще плоские, обеспечивает лучшую регистрацию и позволяет избежать работы с готовой трехмерной оболочкой. Здесь также стоит упомянуть светоотражающую печать — гребцы часто находятся на воде на рассвете и в сумерках, а светоотражающий знак позволяет найти сумку при слабом освещении, одновременно выступая в роли фирменной недвижимости.

Что это значит для вашего брифа

• Укажите свариваемые материалы— ПВХ, ТПУ, нейлон с покрытием ТПУ или ЭВА. Неполярные пластмассы, такие как ПП и ПЭ, вообще нельзя сваривать радиочастотной сваркой.
• Проверьте толщину покрытия— ткань с покрытием толщиной примерно 3–5 мил не будет надежно свариваться.
• Принимайте решение о проникновениях заранее- Положение клапана, окна, замка и кармана влияет на конструкцию штампа и стоимость оснастки, а перемещение после создания формы требует больших затрат.
• Сохраняйте геометрию корпуса удобной для сварки— плавные изгибы и чистые швы повторяются лучше, чем узкие радиусы и сходящиеся швы.
• Детализируйте каждую точку нагрузки— ремни безопасности, D-образные кольца, шнуры для крепления, ручка для переноски и способы крепления каждого из них.
• Попросите правильные тесты— проверка на прочность на отслаивание, удержание давления и расслоение, а не только проверка «прошел/не прошел погружение».
• Бюджет на оснастку— для изготовления корпуса нестандартной формы требуется нестандартная медная матрица, стоимость которой оценивается отдельно, со сроком поставки до первого образца.

Основа продукта

Эти сварные сумки от Sealock'sсухой мешоклиния являются равными отправными точками для индивидуального проекта каяка — ни один из них не стоит выше другого; каждый демонстрирует разные производственные возможности, описанные выше:

Изображение	Модель и характеристики	Производственные возможности, которые он показывает	минимальный заказ

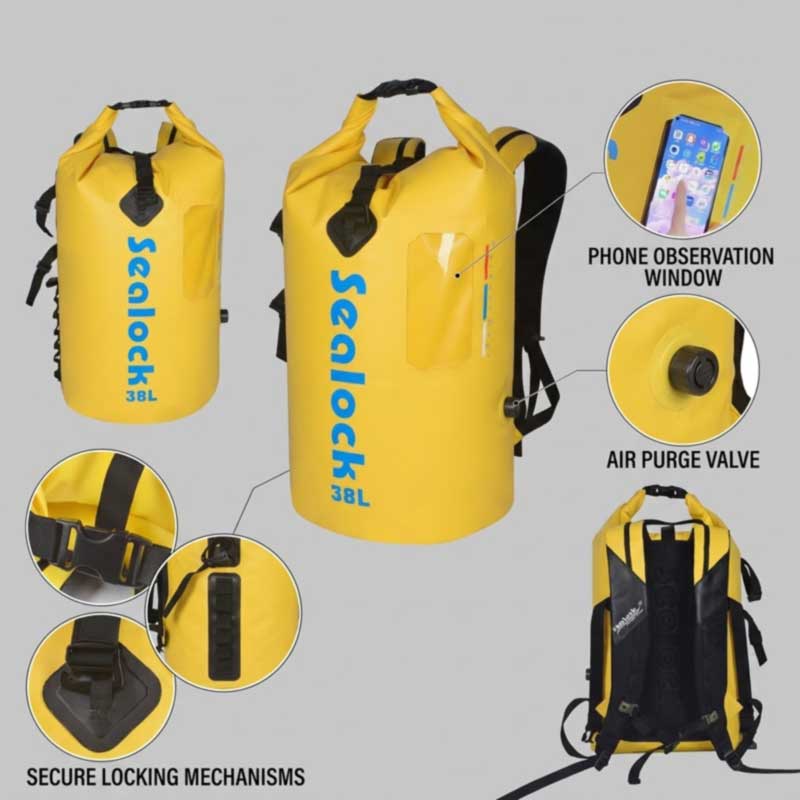

	Водонепроницаемый сухой рюкзак объемом 38 л для каяка— ПВХ 500Д, 0,5 мм; полукруглая раковина; карман на переднем окне для телефона; многофункциональный замок для доски для серфинга; боковой клапан надувания/сдувания; Цельная задняя панель из ЭВА.	Сварка изогнутых корпусов, интеграция клапанов, оконная панель, склеивание этиленвинилацетата — все в одной сборке	300–500
	SL-E977 Сухой рюкзак для каяка— 28л; ПВХ 500Д, 0,5 мм; полукруглая раковина; окно телефона; многофункциональный замок; боковой клапан надувания/сдувания; Задняя панель из ЭВА.	Та же платформа с возможностью однодневной поездки	300–500
	SL-D045 Герметичный сухой мешок с газовым клапаном— 20л, размеры от 2л до 100л; ПВХ; газовый клапан для контролируемой инфляции и дефляции; индивидуальные цвета; образец 5–7 дней.	Интеграция клапана на простой трубке — более дешевый путь к контролю воздуха	500
	SL-D693 Сухая сумка-труба с окном и карманом на молнии— 15л (53×36 см)/20 л (57×38 см); брезент ПВХ 500D;IPX7; Окно из прозрачной пленки ПВХ; сухое и влажное разделение; съемный усиленный ремешок; Пряжка ПОМ.	Сварка прозрачной пленки с брезентом плюс герметичный карман на молнии в одном корпусе	300
	SL-J033 Водонепроницаемый экспедиционный рюкзак— 45л/55л/65л; ТПУ, ламинированный нейлоном 420D;IPX8через уплотнительную ленту из натурального каучука + откидной клапан + центральный компрессионный ремень; усиленная абразивная основа; мягкие ремни безопасности, нагрудный ремень, поясной ремень, ручка для переноски; светоотражающий трубопровод.	Система уплотнений с резиновыми полосками и комплект, несущий полную нагрузку.	300–500
	SL-E102 Сухой рюкзак— 15л/20л/30л с опубликованными размерами каждого размера; сетка ПВХ 500D; индивидуальные цвета и размеры.	Три возможности совместного использования оснастки — эффективная амортизация матрицы	300

Условия производства и контроль качества

Элемент	Деталь
минимальный заказ	300–500 шт. на модель
Оснастка	Изготовленная на заказ медная матрица для каждой геометрии корпуса, оплачивается отдельно; повторно используется при повторных заказах
Выборка	3–10 дней за раунд после оснастки; обычно два раунда
Производство	20–45 дней после утверждения образца
Емкость	Девять линий высокочастотной сварки на частоте 27,12 МГц; около 100 000 единиц/месяц
Варианты рейтинга	Проверенный IPX7 на сварных конструкциях с выдвижной крышкой; IPX8, конструкция с резиновым уплотнением

Качество оценивается по трем уровням —IQC(входящая ткань проверяется на толщину покрытия, адгезию и свариваемость, а также клапаны, замочную фурнитуру, пряжки и лямки на соответствие подписанному стандарту),IPQC(допуск на резку, целостность сварных швов как на швах, так и на проварах кузова, установка клапанов и окон, сборка жгутов и точек крепления, с испытаниями на отслаивание образцов сварных швов при каждом запуске), иОКК(Отбор проб AQL по стандарту ISO 2859, серийные испытания погружением в воду, удержание давления в конструкциях с клапанами, проверка на расслоение и сравнение с золотыми образцами, доступны SGS или QIMA). Sealock также строго выполняет полную процедуру проверки готовой продукции заказчиком:распаковка, вакуумная экстракция, 24-часовой статический отдых и определение утечки воздуха. Лаборатория дополнительно проверяет прочность сварного соединения и отслаивания, испытания на нагрузку более 1500 циклов с рывковой нагрузкой на анкерные крепления и точки крепления, проверки плавучести, истирание, разрыв, растяжение, солевой туман, УФ-излучение, устойчивость цвета и разницу в цвете.

Часто задаваемые вопросы: Производство сумок для каяков

Вопрос: Можете ли вы сварить изогнутую или контурную оболочку?
А: Да. Изогнутые сварные швы можно выполнять, когда расстояние между верхним и нижним инструментом точно контролируется — именно это, а не давление зажима, является определяющей переменной на кривой. Для этого требуется конструкция штампа, соответствующая контуру корпуса.

Вопрос: Как встроить надувной клапан без ущерба для уплотнения?
A: Либо фланцевый клапан, приваренный к средней панели — порты и клапаны поставляются с привариваемыми фланцами именно для этого, — либо трубка, приваренная к шву с прикрепленным клапаном с компрессионной посадкой. Сварной шов клапана имеет собственный набор параметров и собственный контроль.

Вопрос: Почему некоторые прозрачные окна со временем расслаиваются?
Ответ: Обычно из-за того, что сварной шов из разнородного материала был настроен неправильно. Материал с более высокой Tg должен сначала нагреться и передать тепло материалу с более низкой Tg; Если пойти другим путем, более мягкая пленка переплавится, в то время как другая никогда не расплавится должным образом, в результате чего соединение будет выглядеть нормально, но позже выйдет из строя.

Вопрос: Достаточно ли одного анализа воды для подтверждения мешка с клапаном?
О: Нет. Слабый шов может пройти первоначальную проверку на герметичность и все равно выйти из строя после многократных циклов накачивания, вибрации при транспортировке или эксплуатации в холодную погоду. Попросите провести испытание на отслаивание, проверку удержания давления и расслоение наряду с погружением.

В: Может ли наш логотип появиться перед сборкой?
О: Да, и это лучше — трафаретная печать и горячее тиснение наносятся на слои пленки, пока панели плоские, перед сваркой, что дает более четкую регистрацию. Светоотражающую печать стоит выбирать для обеспечения видимости на рассвете и в сумерках.

Вопрос: Что определяет, можно ли построить наш проект?
A: Свариваемость материала (ПВХ, ТПУ, нейлон с покрытием или ЭВА, но не ПП или ПЭ), толщина покрытия не менее примерно 3–5 мил, геометрия корпуса, которой может следовать матрица, и положение каждого проплавления. Мы проверяем чертеж на предмет свариваемости перед установкой инструмента и предлагаем изменения, которые улучшают качество и производительность.

Поговорите с Фабрикой

Чтобы запустить в производство специальную сумку для каяка, свяжитесь с Sealock по адресу:info@sealock.com.hkили +86-769-82009361. Более двадцати лет собственной высокочастотной сварки, девять сварочных линий, интеграция клапанов и окон, нестандартная оснастка для штампов и полная процедура проверки клиента при каждой поставке.
