1. Что такое радиочастотная сварка?

Радиочастотная сварка, также называемая высокочастотной (ВЧ) сваркой или диэлектрической сваркой, представляет собой производственный процесс, при котором термопластические материалы соединяются с использованием электромагнитной энергии, а не внешнего тепла, клея или механического крепления. Эти два термина взаимозаменяемы в производственной практике; лежащая в основе физика идентична.

Отличительной характеристикой радиочастотной сварки является источник тепла. При традиционной термосварке тепловая энергия подается на поверхность материала и направляется внутрь. При радиочастотной сварке электромагнитное поле проникает в материал и генерирует тепло изнутри, на молекулярном уровне. Этот внутренний нагрев обеспечивает соединение, которое в большинстве случаев прочнее, чем основная ткань с обеих сторон соединения.

Эта технология используется в промышленности с 1940-х годов, первоначально для медицинских и упаковочных применений на основе ПВХ. Его внедрение в производство снаряжения премиум-класса для активного отдыха ускорилось, поскольку ТПУ заменил ПВХ во всех категориях продуктов, где важны гибкость, соответствие экологическим требованиям и долгосрочная производительность. Сегодня радиочастотная сварка является стандартным методом изготовления любого водонепроницаемого изделия, которое должно выдерживать постоянное гидростатическое давление, а не только устойчивость к брызгам на поверхности.

Типичные области применения продукта включают:

• Погружные сухие сумки и водонепроницаемые рюкзаки
• Герметичные мягкие охладители и изолированные контейнеры
• Надувные уличные конструкции
• Водонепроницаемая медицинская транспортная упаковка
• Чемоданы для военного и тактического снаряжения

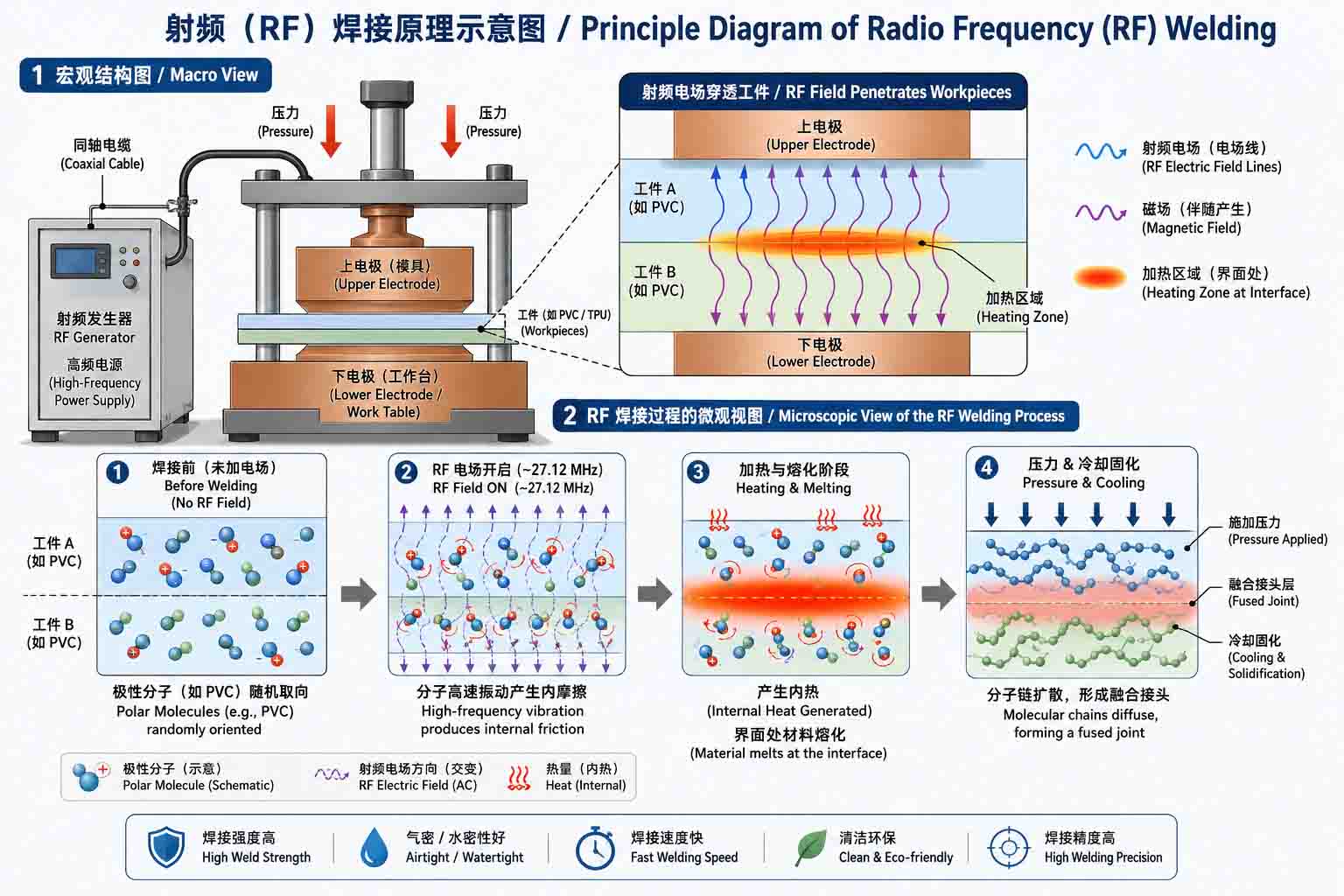

2. Как работает радиочастотная сварка

Радиочастотное сварочное оборудование работает путем пропускания высокочастотного переменного тока (обычно от 27 до 40 МГц, причем частота 27,12 МГц является наиболее распространенной промышленной частотой) между двумя металлическими электродами (называемыми матрицами или плитами). Между этими матрицами помещается свариваемый материал.

Когда термопластические материалы с полярной молекулярной структурой подвергаются воздействию быстропеременного электромагнитного поля, их молекулы пытаются перестроиться при каждом колебании поля. При частоте 27,12 МГц это означает примерно 27 миллионов попыток перенастройки в секунду. Трение, создаваемое этим молекулярным движением, производит тепло — не на поверхности, а равномерно по всей толщине материала в зоне сварки.

Одновременно пресс подает на штампы контролируемое пневматическое давление, сжимая слои материала вместе. Когда внутренняя температура достигает точки плавления материала, слои на границе раздела плавятся и смешиваются на молекулярном уровне. Когда радиочастотная энергия удаляется и материал охлаждается под постоянным давлением, два слоя становятся одним сплошным материалом — не склеенным, не сшитым, а сплавленным.

Такое внутреннее выделение тепла имеет несколько практических преимуществ по сравнению с методами поверхностного нагрева:

• Соединение формируется равномерно по всей зоне сварки, а не распространяется от поверхности внутрь.
• Внешние поверхности с меньшей вероятностью обгорят или деформируются, поскольку самим электродам не нужно достигать температуры плавления.
• Штампы сложной геометрии позволяют создавать точные, повторяемые рисунки сварных швов, включая кривые, углы и многослойные соединения.
• Время цикла короткое — обычно от 3 до 15 секунд на сварной шов в зависимости от толщины материала и площади штампа.

3. Почему ТПУ особенно хорошо подходит для радиочастотной сварки

Не все термопласты одинаково реагируют на радиочастотную сварку. Процесс зависит от материала, имеющего полярную молекулярную структуру, в которой электрический заряд распределен по молекуле неравномерно. Полярные молекулы реагируют на переменные электромагнитные поля, пытаясь сориентироваться; именно эта попытка ориентации приводит к выделению тепла.

ТПУ (термопластичный полиуретан) имеет естественную полярную структуру благодаря уретановым связям в его молекулярной основе. Это делает его очень чувствительным к радиочастотной энергии и относительно простым в сварке различных толщин и конфигураций ламината.

Помимо радиочастотной совместимости, ТПУ обладает рядом свойств материала, которые делают его предпочтительной основой для водонепроницаемого снаряжения для активного отдыха премиум-класса:

Другие материалы, пригодные для радиочастотной сварки, включают ткани с ПВХ-покрытием, этиленвинилацетат (ЭВА) и некоторые полиуретановые пленки. ПВХ является устаревшим вариантом: он легко и дешево сваривается, но несет в себе регулятивный риск, связанный с пластификаторами, и становится хрупким при низких температурах. Для продуктов, рассчитанных на длительный срок службы, или для брендов, предъявляющих экологические требования, ТПУ является практичным выбором.

4. RF-сварка против традиционной сшивки: в чем на самом деле разница в использовании

Сравнение сварных швов RF и сшитых швов несложно с инженерной точки зрения, но стоит точно определить, где и как сшитая конструкция выходит из строя, потому что характер разрушения часто медленный и неочевидный, пока он не перестанет быть таковым.

Особого внимания заслуживает режим разрушения шовной ленты. Лента работает адекватно, когда она новая и в умеренных условиях. Проблема в том, что водонепроницаемые сумки и холодильники не живут в умеренных условиях — они набиваются тяжелым, мокрым снаряжением, многократно сгибаются во время транспортировки, оставляются в горячих транспортных средствах и иногда садятся на них. Под такими реальными нагрузками линии склеивания ленты начинают подниматься по краям и углам. Расслоение незаметно снаружи до тех пор, пока внутрь не попадет вода.

Радиочастотная сварка полностью исключает этот путь деградации. Здесь нет краев ленты, которые нужно было бы поднимать, игольных отверстий, которые открывались бы под давлением, и ниток, которые нужно было бы истирать в точках напряжения шва. Зона сварного шва либо держится, либо нет — и при правильно выполненном сварном шве на совместимом материале она держится намного дальше той точки, где окружающая ткань разрушается в первую очередь.

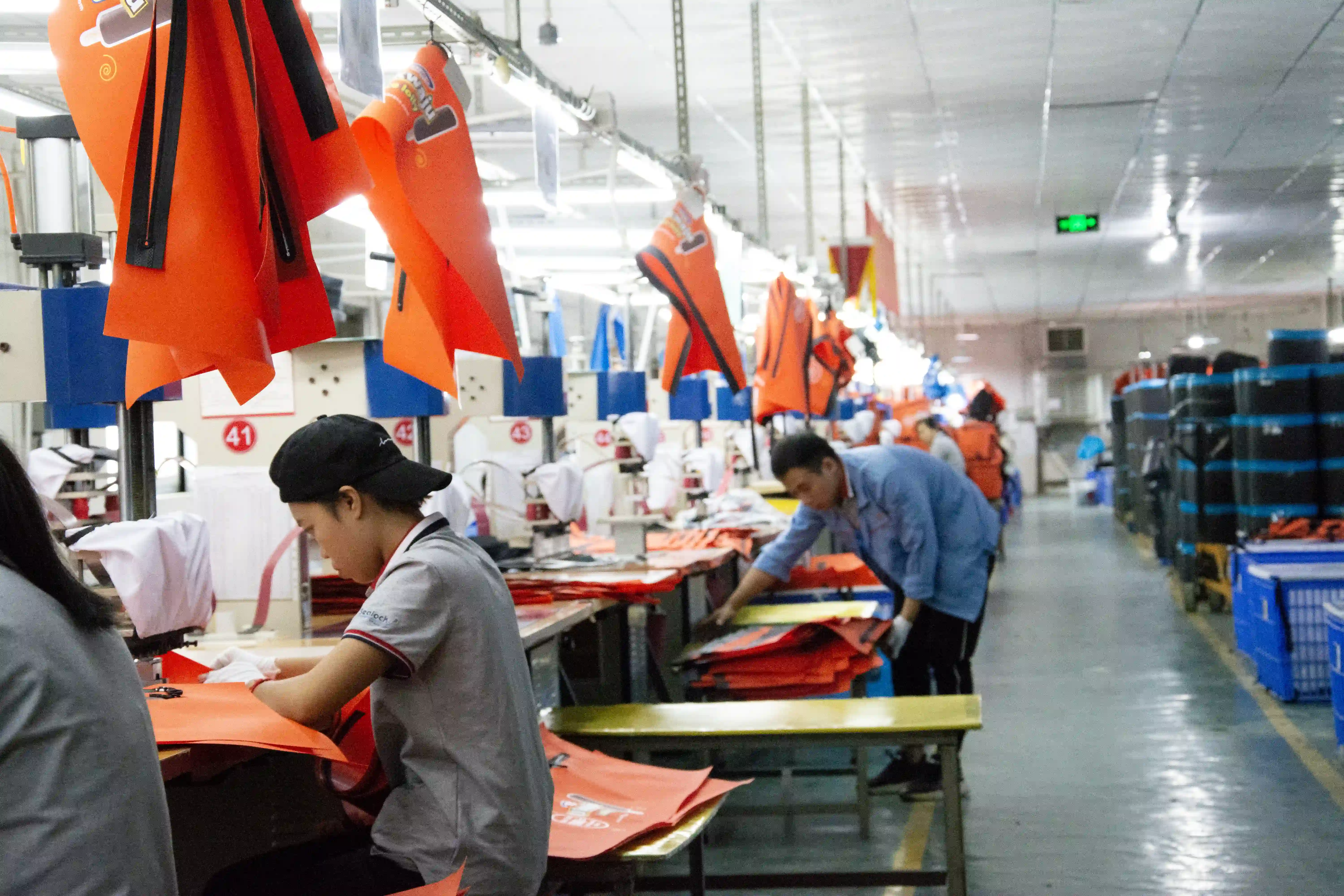

5. Процесс производства радиочастотной сварки, шаг за шагом.

Шаг 1 — Подготовка материала

Ламинированные панели ТПУ разрезаются по точным размерам с использованием систем резки с ЧПУ или индивидуальных систем высечки. Точность панели на этом этапе напрямую влияет на выравнивание сварного шва на выходе; даже несколько миллиметров отклонения размеров приведут к смещению зоны сварного шва. Поверхности материалов не должны быть загрязнены: масла при обращении, пыль при резке или влага при хранении могут мешать передаче радиочастотной энергии и вызывать неполный синтез.

Шаг 2 — Выбор штампа и настройка машины

Сварочная плашка представляет собой фасонный электрод, определяющий геометрию сварного шва. Для разных конфигураций продукции требуются разные профили матрицы: матрица с плоским швом для соединений панелей, фигурная матрица для изогнутых затворов или участков усиления, матрица с несколькими полостями для повторяющихся сварных швов в больших объемах. Выбор матрицы соответствует конкретной геометрии сварного шва, необходимой для изделия. Параметры машины — частота, выходная мощность, давление пресса и время цикла — калибруются в соответствии с конкретным составом ТПУ и толщиной свариваемого материала. Эти параметры документируются в СОП продукта и последовательно повторяются в ходе производственного цикла.

Шаг 3 — Позиционирование материала

Панели выравниваются внутри матрицы в соответствии с расположением сварного шва. Последовательное позиционирование имеет решающее значение для однородности ширины сварного шва; В большинстве профессиональных установок для радиочастотной сварки используются направляющие приспособления или регистрационные метки, чтобы исключить возможность изменения положения оператора.

Шаг 4 — Активация радиочастотной энергии и соединение давлением

Пресс закрывается, оказывая пневматическое давление на стопку материала. Радиочастотная энергия активируется на время калиброванного цикла. Внутренний молекулярный нагрев доводит материал на границе сварного шва до температуры плавления, в то время как внешние поверхности остаются ниже точки деформации. Давление поддерживается на протяжении всей этой фазы.

Шаг 5 — Охлаждение под давлением

Радиочастотная энергия отключается, но давление пресса сохраняется на протяжении фазы охлаждения. Это этап, который часто пропускают в условиях производства с низким качеством, и он имеет значение: если давление сбросить до затвердевания зоны сварки, наплавленный материал может деформироваться, создавая более слабую связь с несоответствием размеров. Надлежащее время охлаждения определяется на этапе разработки параметров и рассматривается как неотъемлемая часть цикла.

Шаг 6 — Обрезка и проверка

Обрывок материала по периметру сварного шва обрезается. Каждый сварной шов визуально проверяется на наличие поджогов, зон неполного провара или отклонений размеров, прежде чем деталь перейдет на следующий этап сборки.

6. Технология швов: переменные, определяющие, держится ли сварной шов

Радиочастотная сварка — это не процесс, в котором постоянные настройки машины дают стабильные результаты независимо от других факторов. Производительность шва определяется взаимодействием нескольких переменных, каждую из которых необходимо понимать и контролировать.

Ширина сварного шва

Более широкие зоны сварки распределяют напряжение по большей площади и, как правило, обеспечивают более высокую устойчивость шва к разрыву. Для продуктов, которые будут подвергаться постоянному гидростатическому давлению или динамической нагрузке (погружаемые сухие мешки, охлаждающие швы основания, соединения надувных пузырей), минимальная ширина сварного шва является элементом спецификации, а не второстепенным производственным вопросом. Узкие сварные швы в углах и на переходах радиусов являются распространенными точками возникновения отказов, и им следует уделять особое внимание при проектировании штампа.

Стабильность радиочастотной мощности

Нестабильная выходная мощность во время цикла сварки приводит к неравномерному внутреннему нагреву. Визуальными индикаторами являются следы ожогов в зонах высокой мощности и бледные, недоплавленные участки в других местах. Ни то, ни другое неприемлемо для изделий, рассчитанных на давление. Профессиональное оборудование для радиочастотной сварки обеспечивает постоянную подачу мощности на протяжении всего цикла; периодическая проверка калибровки является частью ответственного обслуживания оборудования.

Толщина материала и соответствие рецептуры

Параметры радиочастотной сварки зависят от толщины материала и состава ТПУ. Набор параметров, оптимизированный для пленки ТПУ толщиной 0,8 мм, приведет к недостаточному проплавлению при применении к ламинированной ткани толщиной 1,5 мм и может сжечь более тонкие материалы, если использовать наоборот. Когда характеристики материала изменяются в разных сериях продукта — разный вес ткани, разный вес покрытия из ТПУ — параметры необходимо повторно проверять, а не переносить.

Распространенные причины неисправностей

• Недостаточная радиочастотная энергия или время цикла:Обеспечивает соединение, которое выглядит цельным на поверхности, но разрушается при низком давлении, поскольку граница раздела никогда не достигает полной температуры плавления.
• Загрязнение поверхности:Масла, влага или твердые частицы на границе раздела сварных швов создают локальные пустоты, в которых не произошло сплавление.
• Неправильное давление пресса:Слишком низкое значение позволяет отделить расплавленную границу раздела перед охлаждением; слишком высокий уровень может выдавить материал из зоны сварки, уменьшив эффективную ширину соединения.
• Преждевременный сброс давления во время охлаждения:Вызывает искажение размеров и снижение прочности соединения по краям зоны сварки.
• Износ штампа:Изношенные или поврежденные поверхности матрицы создают неравномерное распределение давления, что приводит к нестабильному качеству сварки по всей поверхности матрицы.

7. RF-сварка при производстве мягких охладителей

Мягкие охладители представляют собой особенно требовательное применение при разработке швов, поскольку они сочетают в себе гидростатические требования (футеровка должна удерживать воду без утечек) с тепловыми требованиями (система изоляции не должна подвергаться риску из-за проникновения влаги) и гигиеническими требованиями (внутренние поверхности должны быть поддающимися очистке и устойчивыми к плесени).

В сшитом мягком холодильнике шов между внутренней обшивкой и слоем изоляционного пенопласта является источником влаги. Талая ледяная вода просачивается через отверстия игл и скапливается между вкладышем и пеной, где она не может стечь или высохнуть. В течение нескольких недель регулярного использования это вызывает стойкий запах и рост плесени, которые сотрудники по закупкам постоянно называют основной жалобой на качество продукции устаревших поставщиков.

Радиочастотная сварка структурно исключает этот путь. Внутренняя оболочка мягкого охладителя, сваренного методом радиочастотной сварки, представляет собой единую водонепроницаемую чашу — без зазоров в швах, без отверстий для игл и без краев ленты. Талая ледяная вода остается во вкладыше, и ее можно вылить или вытереть. Слой изоляции остается сухим на протяжении всего срока службы изделия.

Дополнительные преимущества конструкции мягкого охладителя, сваренной методом радиочастотной сварки:

• Герметичная внутренняя камера уменьшает конвективный теплообмен, напрямую увеличивая продолжительность удержания льда.
• Гладкие, непористые внутренние поверхности из ТПУ соответствуют стандартам контакта с пищевыми продуктами и противостоят росту микробов.
• Усиливающие заплаты, сваренные высокочастотной сваркой, позволяют прикрепить D-образное кольцо и ручку, не протыкая основную водонепроницаемую мембрану.
• Системы водонепроницаемых застежек-молний могут быть интегрированы в дополнение к сварному корпусу, обеспечивая герметичность в точке доступа.

8. Лабораторные испытания и контроль качества изделий радиочастотной сварки.

Конструкция, сваренная RF, надежна настолько, насколько надежен процесс контроля качества, подтверждающий ее. Визуальный осмотр необходим, но недостаточен: шов может выглядеть полностью проплавленным на поверхности, но при этом содержать внутренние пустоты, которые разрушаются под давлением. Профессиональный контроль качества водонепроницаемых изделий, сваренных радиочастотной сваркой, включает несколько различных протоколов испытаний.

Испытание давлением воздуха (гидростатическое)

Самая прямая проверка целостности шва для продуктов, рассчитанных на давление. Готовый мешок или охладитель надувается до определенного внутреннего давления (1,0 бар является стандартом для экстремальных морских и погружных применений) и выдерживается под этим давлением в течение определенного периода. Мешок погружают в мыльную воду или осматривают для обнаружения выбросов микропузырьков в любом месте шва или закрытия. Отсутствие выбросов является условием прохождения. Это испытание одновременно подтверждает как гидростатические характеристики, так и противовыбросовую стойкость.

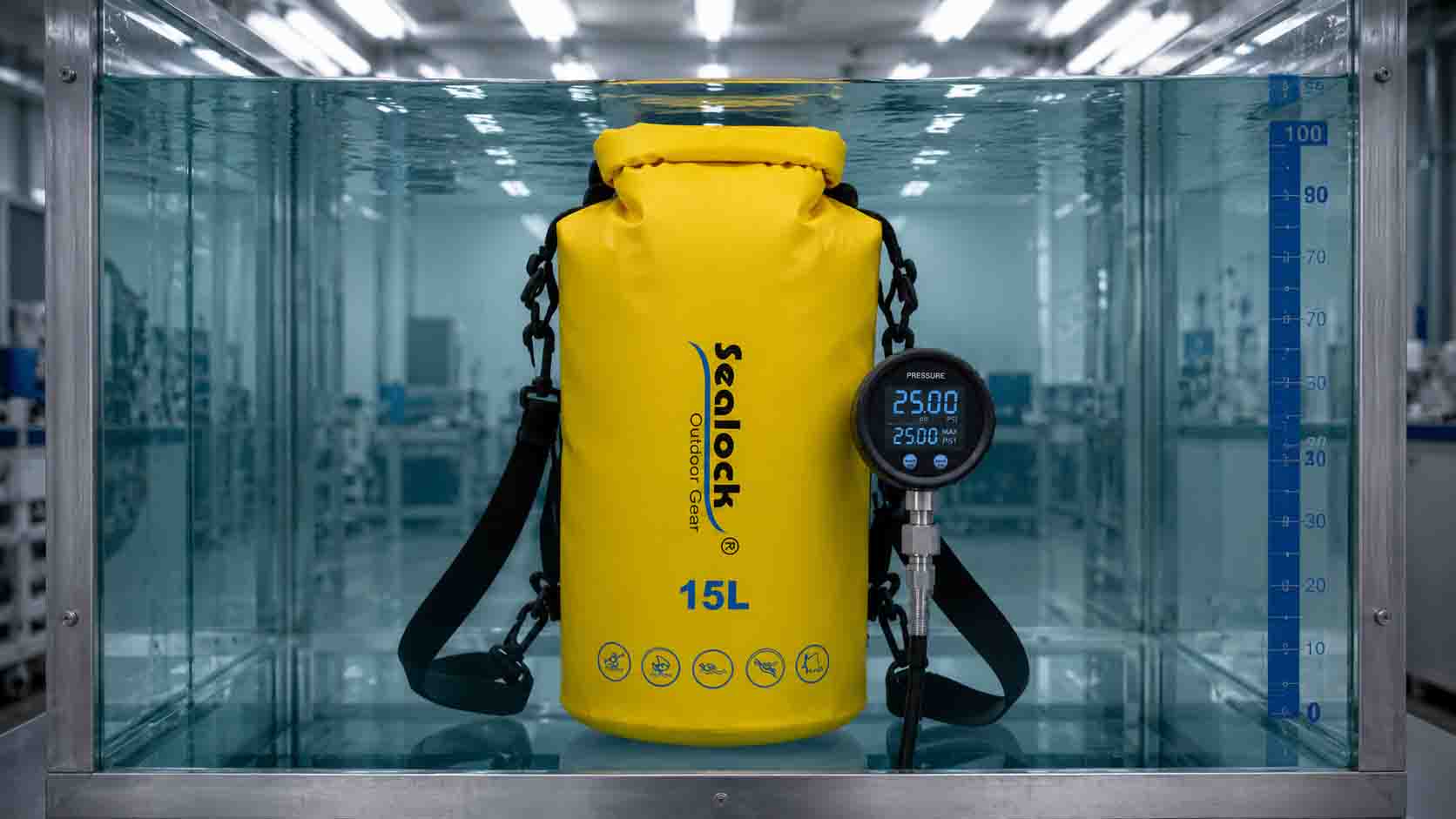

Испытание на погружение в воду

Изделие погружается на заданную глубину на определенный период времени, а затем проверяется внутри на предмет проникновения влаги. Этот тест определяет точки микроутечек, которые могут не давать заметных пузырьков при испытании на статическое давление воздуха, но допускают проникновение воды в реальных условиях погружения.

Испытание на разрыв шва

Разрушающее испытание, при котором измеряется давление, при котором зона сварки разрушается. Разрушающее давление сравнивается с минимальным значением спецификации продукта; Результаты ниже спецификации указывают на проблему с параметрами процесса, которую необходимо диагностировать и исправить, прежде чем продолжить производство. Пакетное тестирование обычно применяется к наборам образцов из каждого производственного цикла, а не к отдельным единицам.

Холодный тест на гибкость

Зоны сварки, которые хорошо работают при температуре окружающей среды, могут стать точками хрупкого разрушения при низких температурах, особенно если состав материала или параметры охлаждения не были оптимизированы для использования в холодную погоду. Испытания на холодный изгиб подвергают образцы сварных швов многократному изгибу при температуре до -20°C или -30°C, проверяя, что шов сохраняет целостность в термических и механических условиях эксплуатации в холодную погоду.

Ускоренное испытание на атмосферостойкость

УФ-излучение, высокая влажность и циклическое воздействие соленой соли используются для моделирования многолетнего использования в морских условиях в сжатые лабораторные сроки. Это испытание применяется к образцам зоны сварки, а не к готовому изделию, и оценивает адгезию покрытия ТПУ, долговечность сварного соединения и стабильность размеров в условиях длительного воздействия окружающей среды.

9. Распространенные области применения изделий, сваренных радиочастотной сваркой

Водонепроницаемое уличное снаряжение

• Погружные сухие мешки (с закручивающейся крышкой и застежкой-молнией)
• Водонепроницаемые рюкзаки и спортивные сумки
• Поясные рюкзаки для каякинга и рафтинга
• Мотоциклетные сумки и водонепроницаемые кофры.

Мягкие охладители и изолированные контейнеры

• Герметичные мягкие рюкзаки-холодильники
• Сумки-холодильники для морской рыбы
• Охладители для транспортировки медицинских образцов и вакцин
• Коммерческие пакеты для доставки в холодильной цепи

Промышленная и тактическая продукция

• Надувные уличные навесы и конструкции
• Водонепроницаемые чехлы и чехлы для оборудования
• Тактические сухие сумки военного назначения
• Водонепроницаемая медицинская упаковка и защитная оболочка
