Что такое радиочастотная сварка?

Радиочастотная сварка, также называемая высокочастотной или ВЧ-сваркой, представляет собой производственный процесс, при котором термопластические материалы соединяются с использованием электромагнитной энергии, а не нити, клея или поверхностного тепла. Когда совместимые материалы, такие как ТПУ, подвергаются воздействию высокочастотного электромагнитного поля, полярные молекулы внутри материала начинают быстро колебаться. Это молекулярное движение генерирует тепло изнутри материала наружу, и под контролируемым пневматическим давлением два слоя на границе соединения плавятся вместе и сливаются в единую непрерывную структуру.

Как только радиочастотная энергия удаляется и материал охлаждается под постоянным давлением, сварной шов становится постоянным. Здесь нет шва в традиционном понимании — просто зона, где два отдельных куска материала стали одним. Ни ниток, ни отверстий для игл, ни ленты, скрепляющей что-либо.

Эта технология используется в ряде требовательных применений: погружные сухие мешки, герметичныемягкие охладители, надувные уличные конструкции, водонепроницаемую медицинскую транспортную упаковку и тактическое снаряжение военного уровня. Что объединяет эти приложения, так это нетерпимость к разрушению швов — ситуациям, когда утечка не просто неудобна, но дорогостояща или опасна.

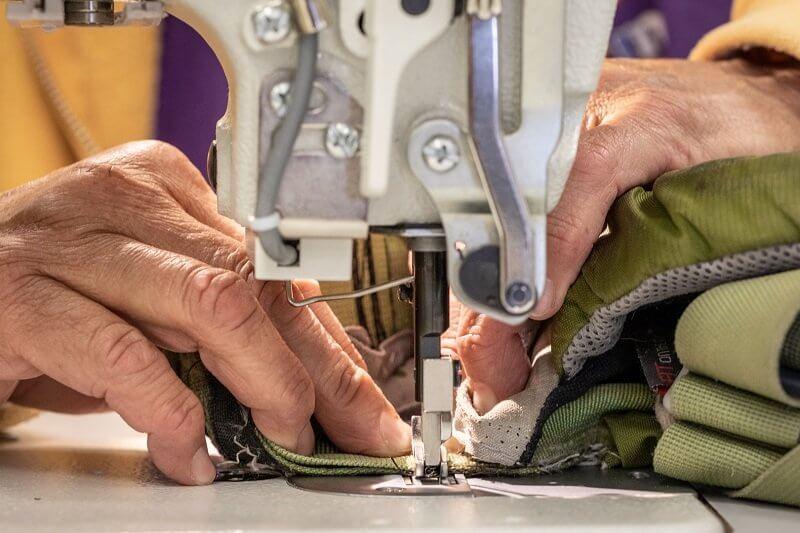

Что такое традиционная вышивка?

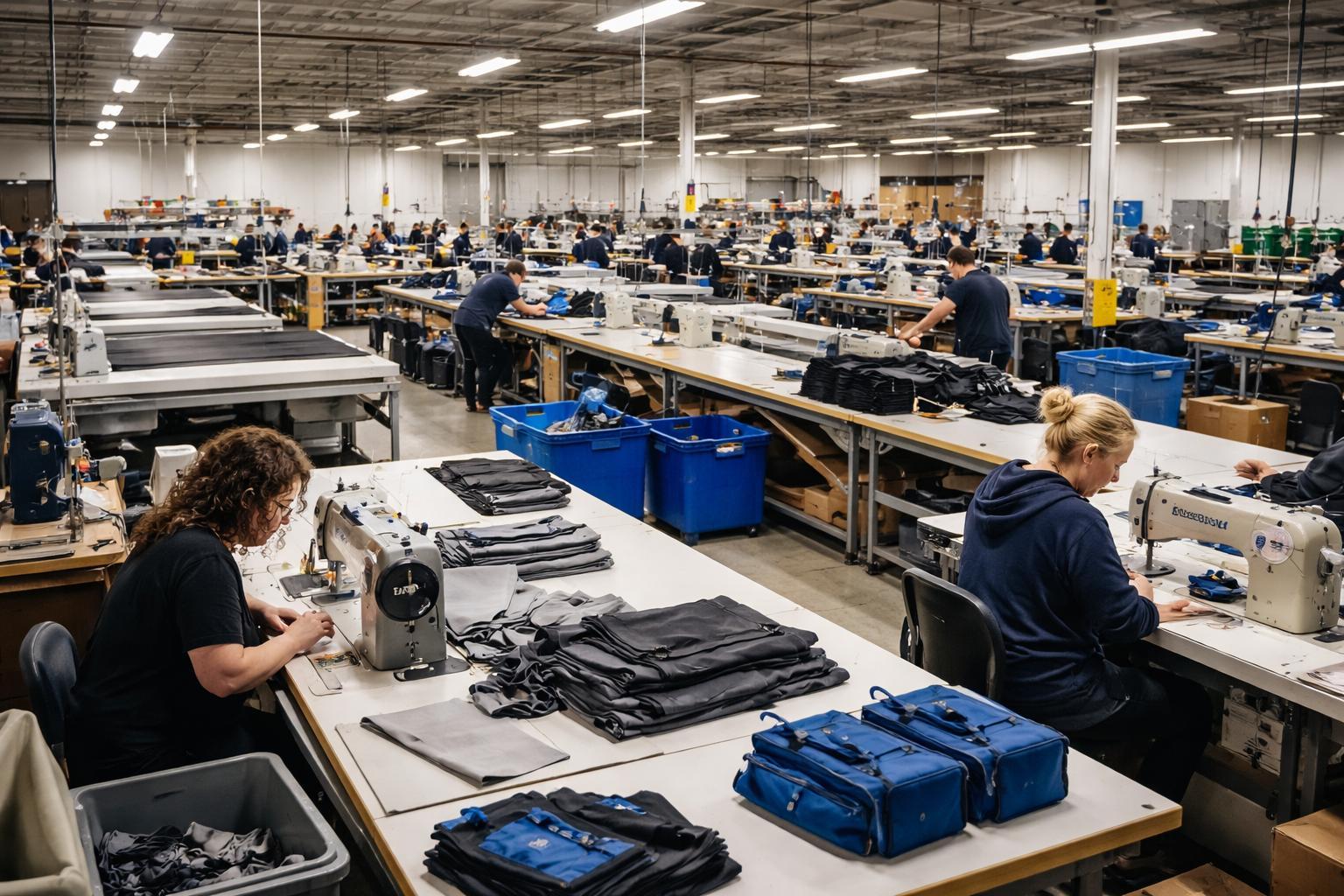

Промышленная строчка соединяет материалы механически: иглы проходят через слои ткани, неся нить, которая фиксируется между проходами, скрепляя панели. Это зрелый, очень гибкий процесс, который уже более века является основой текстильного производства. Для большинства тканевых товаров — одежды, обычного багажа, дышащего туристического снаряжения — он работает хорошо и дает значительные преимущества в гибкости производства и стоимости.

Проблема, характерная для водонепроницаемых изделий, носит структурный и неизбежный характер: каждая игла, проходящая через водонепроницаемую ткань, создает дыру. Один метр строчки стандартной плотности создает сотни таких перфораций. По отдельности каждое отверстие крошечное. В совокупности они образуют непрерывный проход через водонепроницаемую мембрану вдоль каждой линии шва изделия.

Производители решают эту проблему с помощью шовной ленты, водонепроницаемых покрытий и герметиков. Эти решения работают до определенного момента. Они могут поднять сшитое изделие из «водонепроницаемого» в «водонепроницаемое» для практических целей в умеренных условиях. Но они добавляют этапы процесса, увеличивают стоимость и вводят свои собственные пути отказа — расслоение ленты, износ покрытия, — которые становятся актуальными при длительном использовании и повышенных нагрузках.

Как два метода соединяют материалы: структурная разница

Разница между этими двумя методами строительства сводится к тому, где в шве находится напряжение.

В сшитой конструкции механическая нагрузка на шов передается нитью, проходящей через ряд отверстий, пробитых в материале. Нить в большинстве случаев уже и менее прочна, чем ткань, которую она скрепляет. Каждое отверстие для стежка является точкой концентрации напряжения — местом, где ткань была перфорирована и где многократное сгибание под нагрузкой приведет к постепенному расширению. Вот почему сшитые швы выходят из строя именно так: постепенно, в точках напряжения, обычно начиная с углов или мест крепления, где концентрация нагрузки наибольшая.

В сварной конструкции нет отверстий и резьбы. Нагрузка на шов распределяется по всей площади сварного шва, который сплавился в сплошной слой материала. Хорошо выполненные зоны сварки обычно соответствуют или превосходят прочность на разрыв окружающей основной ткани, а это означает, что при разрушающем испытании на растяжение основная ткань рвется до того, как линия сварного шва поддается. Режим отказа, когда он возникает, различен и обычно происходит на более позднем этапе срока службы продукта.

В частности, что касается водонепроницаемости, разница двоякая: сварные швы RF не имеют собственных путей проникновения воды; сшитые швы подходят по определению, и вопрос только в том, насколько хорошо эти пути прикрыты.

Водонепроницаемость: где разрыв наиболее измерим

В статических условиях низкого давления (легкий дождь, кратковременный всплеск) разница в характеристиках между хорошо прошитым швом и швом, сваренным радиочастотной сваркой, может быть не сразу очевидна. Оба могут удерживать воду в таких обстоятельствах. Разрыв становится очевидным, когда условия становятся более требовательными.

РЧ-сварные швы на совместимых материалах могут быть проверены под давлением до 1,0 бар, что эквивалентно гидростатическому давлению 10-метрового водяного столба, без утечек. Сюда входят реальное погружение, давление воды на порогах и динамические нагрузки, когда сумка для каяка прижимается к камням или садится на нее гребцом. Сварной шов либо держится, либо нет, а правильно выполненная сварка из качественного ТПУ держится надежно.

В швах, прошитых шовной лентой, утечка обычно начинается уже при небольшом давлении. Конкретная точка отказа зависит от качества ленты, последовательности применения и количества циклов использования продукта, но от 0,1 до 0,3 бар — это реалистичный диапазон для сшитой конструкции в реальных условиях. Кроме того, края ленты приподнимаются, и вода попадает в отверстия для игл под ней.

Практическое значение: для всего, что продается как погружное, для продуктов, используемых в морской среде, или для любого применения, где содержимое мешка имеет значение, если оно влажное, сшитая конструкция с шовной лентой не является надежным долгосрочным решением. Для легких условий эксплуатации на открытом воздухе, где достаточна случайная защита от брызг, это часто бывает так.

Долговечность с течением времени: как стареет каждый тип шва

Походное снаряжение не используется один раз. Его набивают, сжимают, складывают, подвергают воздействию ультрафиолета, пропитывают солью и подвергают температурным циклам в течение многих лет регулярного использования. Область шва по-разному аккумулирует это напряжение в зависимости от метода строительства.

RF-сварные швы стареют без особых путей деградации, которые влияют на сшитую конструкцию. Здесь нет ниток, которые могли бы перетереться, никаких отверстий для швов, которые нужно было бы открыть, и никакой клейкой ленты, которая могла бы расслаиваться из-за многократного расширения и сжатия мешка, перемещающегося между холодной водой и теплым солнечным светом. Сварной шов, прошедший испытание под давлением, когда изделие новое, обычно выдерживает испытания спустя годы, при условии, что основной материал не был физически поврежден.

Сшитые швы стареют так, что зачастую незаметно до тех пор, пока они не перестанут переставать. Нитка рвется постепенно. Отверстия для швов в водонепроницаемых мембранах слегка увеличиваются при многократном изгибании. Лента для швов, которая идеально смотрелась на новом изделии, начинает подниматься по углам и краям после воздействия ультрафиолета и термоциклирования. Ни одно из этих изменений не является драматичным — они кумулятивны. В результате получается продукт, который работает адекватно на ранних этапах своего жизненного цикла и постепенно ухудшается по мере накопления использования, пока событие отказа не сделает деградацию очевидной.

Для брендов, которые продают продукцию высокого качества и подкрепляют ее гарантийными обязательствами, такая траектория старения имеет прямые коммерческие последствия. Претензии по возврату и гарантии на водонепроницаемые изделия связаны с дефектами швов, а не с дефектами ткани, и основная причина почти всегда заключается в методе изготовления.

Внешний вид: что шов сообщает о продукте

Эта категория имеет большее значение, чем может показаться при техническом сравнении.

Швы, сваренные радиочастотной сваркой, получаются ровными, гладкими и геометрически точными. Линия сварного шва не увеличивает объем, не образует гребень сложенной ткани и не имеет визуальной неровности, возникающей при изменении натяжения нити при вышивании. Эстетический результат воспринимается как технический и намеренный, что подходит для продуктов, предназначенных для использования на открытом воздухе или в тактическом пространстве премиум-класса.

Сшитые швы не являются чем-то непривлекательным, но они читаются по-другому. Для сумок для повседневного образа жизни, модного багажа или продуктов, в которых качество текстиля ручной работы является частью фирменного стиля, строчка является правильным эстетическим выбором. Для продукта, рекламируемого с учетом водонепроницаемости и инженерного качества, прошитая внешняя поверхность с видимой лентой швов сообщает что-то, что может подорвать позиционирование.

Опытные покупатели на рынке снаряжения для активного отдыха научились использовать конструкцию шва в качестве показателя общего качества производства – и это небезосновательно, поскольку корреляция имеет тенденцию сохраняться.

Себестоимость производства: где реальное сравнение имеет нюансы

Простейшая версия этого сравнения заключается в том, что сшивание обходится дешевле. Это верно как на уровне подразделения, так и на уровне инвестиций в оборудование. Для радиочастотной сварки требуется специализированное оборудование, специальные инструменты (матрицы для каждой геометрии сварного шва) и операторы, которые понимают, как устанавливать и поддерживать параметры сварки. Швейное оборудование стало гораздо более доступным, операторов легче обучить, а процесс обработки сложных трехмерных форм стал более гибким.

Более полная версия сравнения учитывает то, что происходит после производства.

Конструкция, сваренная RF, при правильном выполнении обеспечивает стабильные результаты на всех этапах производства с низким процентом отказов швов. Продукты поступают на рынок со своими водонепроницаемыми характеристиками и продолжают сохранять их на протяжении всего срока службы. Гарантийные претензии по поводу повреждения швов невелики. Процент возврата низкий.

Сшитая конструкция со шовной лентой обеспечивает большую вариативность — единообразие нанесения ленты, качество ленты в разных партиях поставщиков, внимание оператора к покрытию углов — и возникающие в результате неисправности, как правило, проявляются после того, как продукт пробыл в поле один или два сезона. К тому времени затраты сместились с производства на выполнение гарантий, обслуживание клиентов и репутацию бренда.

Для брендов, продающих продукцию на рынке наружной рекламы премиум-класса, где качество продукции является основным элементом позиционирования, расчет последующих затрат обычно решает в пользу конструкции, сваренной RF, несмотря на более высокие первоначальные производственные затраты. Для бюджетной продукции, где цена является основным конкурентным ориентиром, вышивка остается рациональным выбором.

Совместимость материалов: что можно и что нельзя сваривать радиочастотной сваркой

Радиочастотная сварка работает путем возбуждения полярных молекул внутри материала, а это означает, что она работает только с материалами, имеющими полярные молекулярные структуры, подлежащие возбуждению. Термопласты, такие как ТПУ, ПВХ, ЭВА и некоторые ткани с полиуретановым покрытием, радиочастотно-совместимы. Натуральные волокна (хлопок, шерсть), необработанный нейлон и полиэстер без совместимого покрытия к ним не относятся.

Это одна из причин, по которой переход индустрии снаряжения для активного отдыха на ткани, ламинированные ТПУ, ускорился вместе с внедрением конструкций, сваренных радиочастотной сваркой. Материалы были выбраны частично потому, что они созданы для этого процесса.

В категории RF-совместимых материалов характеристики различаются. ТПУ, как правило, является предпочтительным выбором для применения на открытом воздухе премиум-класса из-за его гибкости в холодную погоду, устойчивости к ультрафиолетовому излучению, отсутствия в составе ПФАС и долгосрочной эластичности в зонах сварки. ПВХ легко и дешево сваривается, но несет в себе регулятивный риск на рынках со строгими химическими стандартами и становится хрупким при низких температурах. Выбор материала и параметры процесса сварки необходимо разрабатывать вместе: параметры сварки, которые хорошо подходят для одного состава ТПУ, могут привести к неполному проплавлению другого, даже при той же толщине.

Отрасли, где радиочастотная сварка стала стандартной практикой

Внедрение радиочастотной сварки, как правило, коррелирует с серьезностью применения: чем более серьезным является нарушение шва, тем раньше отрасль перешла к сварным конструкциям.

Медицинские устройства и упаковка фармацевтических препаратов стали первыми, кто начал применяться именно потому, что загрязнение из-за нарушенной печати имеет прямые последствия для безопасности пациентов. Затем последовало военное и тактическое снаряжение, поскольку отказы полевого оборудования в суровых условиях влекут за собой эксплуатационные последствия, которые возвраты продукции не устраняют должным образом. Премиум-снаряжение для активного отдыха — сухие мешки, погружные холодильники,морские палубные сумки, оборудование для бурной воды — движется в том же направлении, что и ожидания потребителей в отношении подлинной водонепроницаемости.

Промышленные защитные чехлы, надувные конструкции и водонепроницаемое защитное оборудование дополняют сферу применения. В каждом случае общим фактором является то, что основная функция продукта зависит от целостности шва, сохраняющегося в течение долгого времени и под нагрузкой, а не только после установки.

Когда вышивание остается правильным выбором

Радиочастотная сварка не универсальна — она лучше подходит для конкретных применений. Сшивание остается практическим выбором в ряде реальных сценариев.

Сложные трехмерные конструкции, требующие, чтобы швы повторяли сложные кривые или малые радиусы, часто легче выполнить с помощью сшивания, чем с помощью сварочных штампов, которые необходимо проектировать для каждой геометрии. Продукты, для которых воздухопроницаемость имеет значение (спортивная одежда, вентилируемые туристические рюкзаки), не могут использовать конструкцию, сваренную радиочастотной сваркой, на своих основных панелях без ущерба для передачи паров влаги, которая делает их функциональными. Модные и стильные сумки, в которых эстетика текстиля является частью индивидуальности продукта, часто выглядят лучше со сшитой конструкцией. А для любого применения, где «водостойкости» действительно достаточно (повседневный рюкзак, который выдерживает периодический дождь, но никогда не погружается в воду), дополнительные затраты и материальные ограничения, связанные с радиочастотной сваркой, не оправдываются увеличением производительности.

Многие хорошо спроектированные продукты намеренно используют оба метода. Аводонепроницаемый сухой мешокможно использовать сварную конструкцию RF для основного корпуса и подкладки с откидным верхом — зон, которые должны выдерживать давление, — в то время как строчка используется для внешних карманов для аксессуаров, точек крепления плечевых ремней и соединений декоративных панелей, где водонепроницаемость не требуется, а шитье обеспечивает большую гибкость дизайна. Лучшие производители достаточно хорошо понимают оба процесса, чтобы применять каждый из них там, где он работает лучше всего, а не рассматривать выбор как бинарный.

Реальная цена неправильной конструкции шва

Решения о выборе водонепроницаемой продукции, как правило, основываются на характеристиках ткани: количестве денье, весе покрытия, марке материала. Это важно, и покупатели имеют право их оценивать. Однако вопросу строительства пластов во время закупок часто уделяется меньше внимания, и именно здесь возникает большинство реальных неудач на местах.

Клиенты, которые возвращаютводонепроницаемая сумкаредко сообщают, что ткань вышла из строя. Они сообщают, что внутрь просочилась вода, отделился угол, была повреждена электроника или продукты питания, несмотря на то, что продукт считается водонепроницаемым. В большинстве случаев шов не сработал. И в большинстве случаев разрушение шва было предсказуемо исходя из метода строительства и условий, в которых продавался продукт.

Опытные покупатели OEM научились задавать вопросы, касающиеся конкретных швов, во время оценки поставщика: при каком давлении производитель проверяет свои сварные швы? Гидростатические испытания проводятся для каждой единицы или для каждой партии? Как документируются и проверяются параметры сварки, когда материалы меняются между производственными циклами? Является ли тестирование холодным изгибом частью протокола контроля качества? Эти вопросы отделяют производителей, обладающих настоящими возможностями радиочастотной сварки, от тех, кто перечисляет эту технологию в своих возможностях, но не имеет технологической дисциплины, позволяющей последовательно ее выполнять.

Конструкция шва превратилась из примечания, связанного с производством, в отличительный признак продукта. Для брендов, конкурирующих на рынке водонепроницаемых материалов премиум-класса, это является частью спецификации продукта, а не предполагаемой деталью.

Радиочастотная сварка и сшивание: прямое сравнение
