Руководство по изготовлению водонепроницаемой сумки-слинга на заказ

Sealock — производитель и OEM-поставщик водонепроницаемых сумок на заказ. Большинство руководств по поиску поставщиков останавливаются на коммерческих условиях; этот идет в заводской цех. Сваренная сумка-слинг не сшивается — она сплавляется панель за панелью под действием высокочастотного электрического поля, и почти все, что может пойти не так с водонепроницаемой сумкой, связано с тем, что происходит на этом прессе. Понимание последовательности производства подсказывает покупателю, что указывать, что просить и каковы реальные ограничения на индивидуальный дизайн.

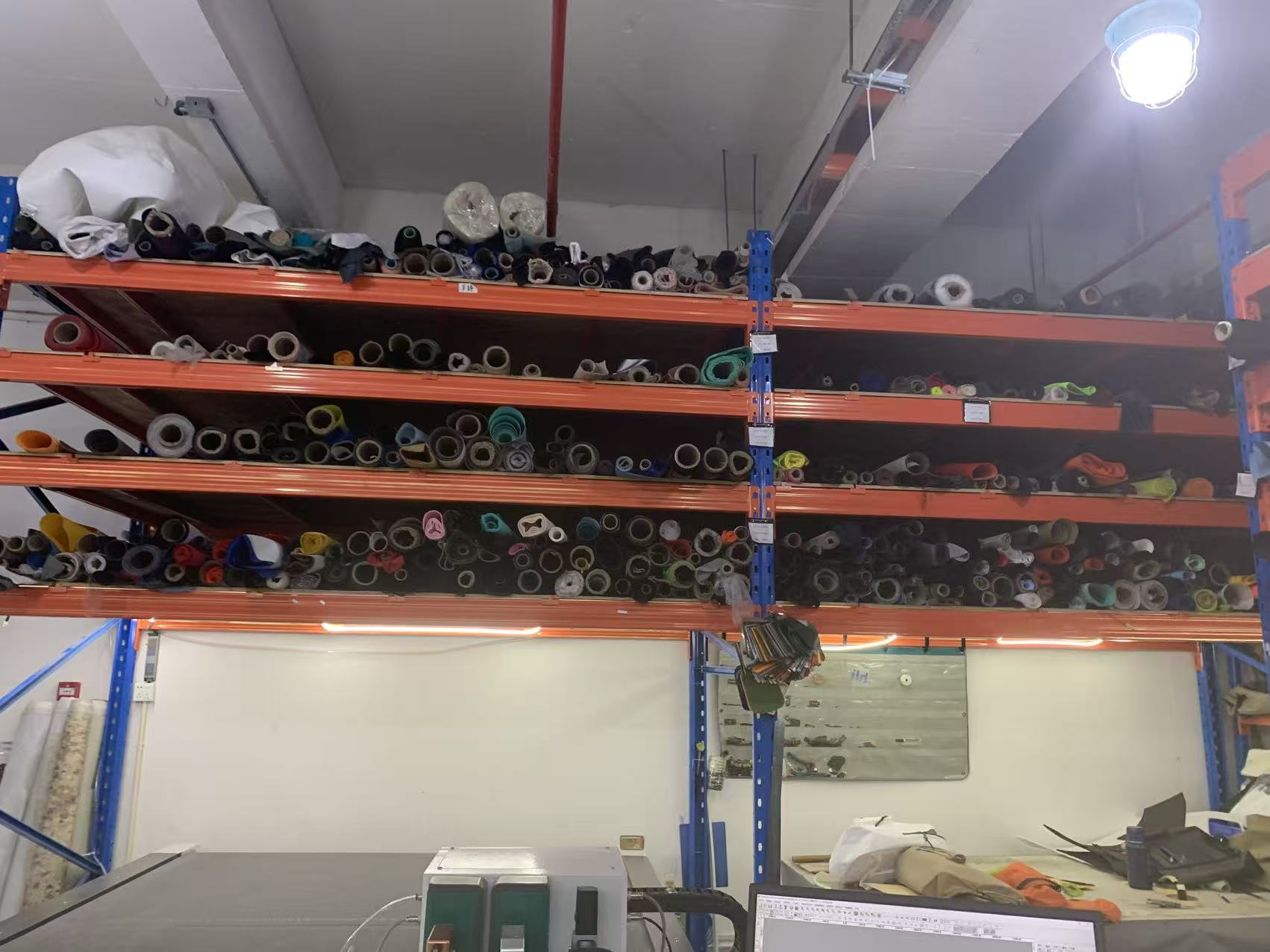

Шаг 1. Выбор материала — не каждую ткань можно сваривать

Высокочастотная сварка работает только с полярными термопластами — материалами, молекулы которых реагируют на переменное электрическое поле. ПВХ, ТПУ, нейлон, ПЭТ и ЭВА соответствуют критериям; обычные полиолефины этого не делают. Это жесткое ограничение, а не предпочтение: ткань, которую нельзя сваривать, приходится шить, а сшитая стропа не может быть по-настоящему водонепроницаемой.

• Брезент из ПВХ 500D— прочный, устойчивый к истиранию, экономичный и один из самых простых в сварке материалов.
• Нейлон с покрытием ТПУ (420D и выше)— легче, мягче, гибче в холодных условиях, сваривается с высокой прочностью соединения.
• Толщина покрытия— костюмы для сварки тонких пленок и тканей с покрытиями; покрытие должно быть достаточно толстым, чтобы его можно было плавить, но в пределах допустимого диапазона.

Выбор материала также влияет на последующие этапы: эластичные ткани с покрытием из ТПУ не отрываются аккуратно, поэтому панели после сварки обычно вырезаются, а не отрываются от листа. Более полное сравнение материалов можно найти в нашейРуководство по водонепроницаемому материалу ТПУ.

Шаг 2. От геометрии сумки к 2D-образцу сварного шва

Прежде чем что-либо разрезать, трехмерный строп необходимо преобразовать в точную двумерную схему сварки — плоское расположение панелей и точный путь, по которому будет следовать каждый шов. Именно здесь становится возможным изготовление нестандартной формы и где опытный завод откажется от конструкции, которую нельзя сварить чисто: очень узкие радиусы, сходящиеся швы и острые углы сложнее плавить последовательно, чем длинные плавные прогоны.

Шаг 3. Инструменты — матрица, которая формирует каждый сварной шов

Для производства сварных швов на заказ требуются изготовленные по индивидуальному заказу электроды или штампы, которые направляют радиочастотную энергию именно туда, где находится шов. Некоторые поставщики не упоминают об этом заранее; лучше знать заранее:

• Инструменты оцениваются отдельно и увеличивают время выполнения заказа до начала массового производства.
• Последовательность действий: проверка САПР, расчет стоимости оснастки, изготовление образца штампа, первый образец изделия, а затем окончательная доработка.
• Как только штамп существует, он повторно используется в ходе цикла и при повторных заказах, поэтому затраты амортизируются — и это одна из причин, почему минимальные цены OEM оказываются выше, чем простой ребрендинг стандартной модели.

Шаг 4: Резка

Панели вырезаются по шаблону с жестким контролем допусков, поскольку сварной шов имеет гораздо меньшую прощаемость, чем сшитый — нет припуска на шов, который мог бы компенсировать смещение в несколько миллиметров. Точность резки проверяется в процессе (IPQC), а также направление волокон и маркировка партии на соответствие утвержденным материалам.

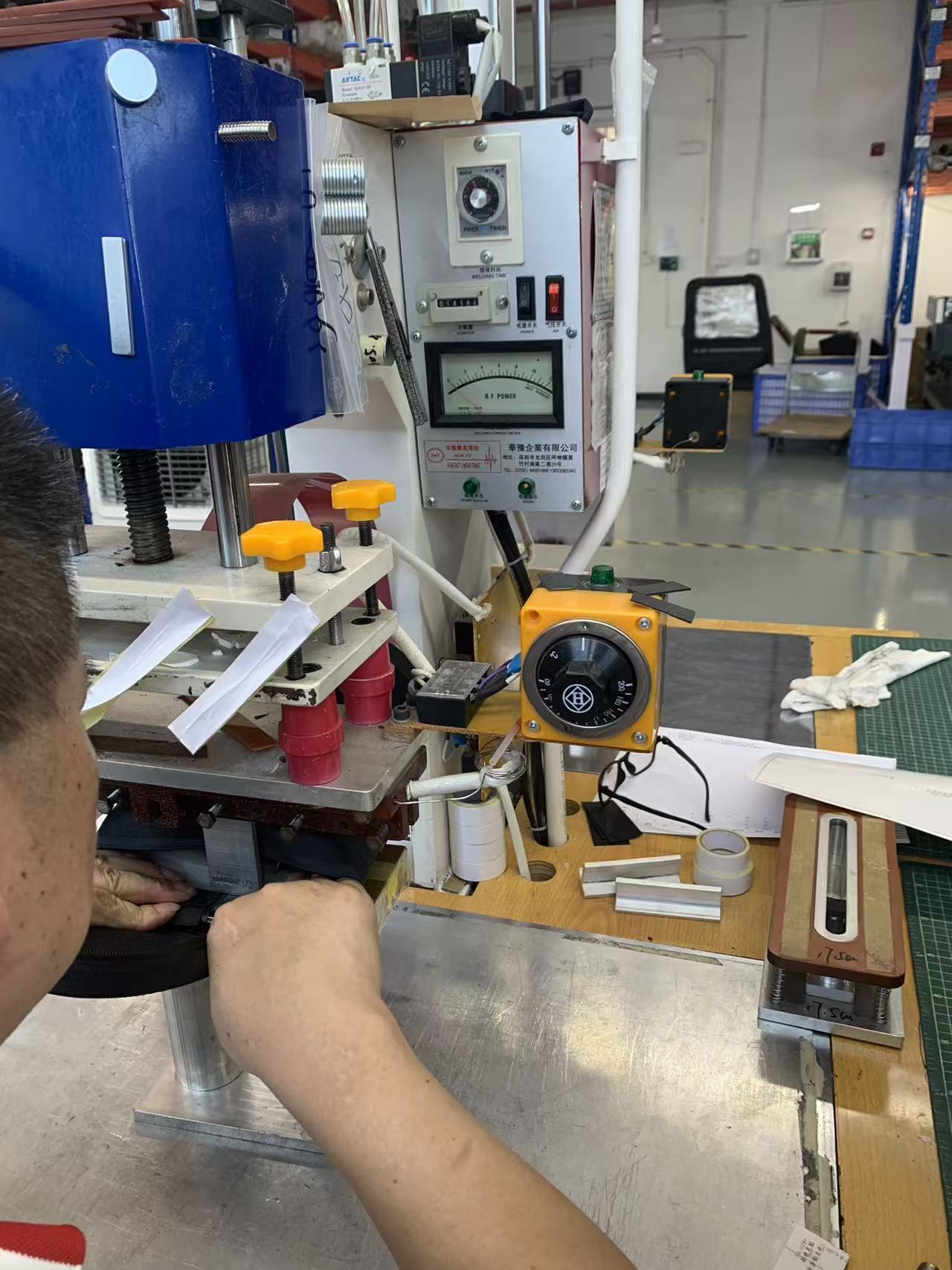

Шаг 5: Сама сварка

Это суть процесса. Высокочастотная сварка на частоте 27,12 МГц выделяет тепло.внутриматериал, а не наносить его снаружи: электрическое поле заставляет полярные молекулы вибрировать, и молекулярное трение плавит сопрягаемые поверхности изнутри. В результате, если все сделано правильно, получается связь на молекулярном уровне, которая может быть более прочной, чем исходный материал, без отверстий для игл и без шовной ленты.

На полу цикл выполняется в фиксированной последовательности:

1. Позиция— панели укладываются между электродами идеально ровно, с одинаковой шириной нахлеста.
2. Зажим— к штабелю прикладывается сильное пневматическое давление.
3. заряжать энергией— РЧ-поле применяется в течение заданного времени, обычно несколько секунд.
4. Предохранитель— внутреннее тепло плавит сопрягаемые поверхности под давлением.
5. Охладить под давлением— пресс остается закрытым, пока шов затвердевает. Этот шаг нельзя торопить.
6. Выпустить и проверить— шов проверяется перед продвижением детали.

Что не так в прессе

• Холодные сварные швы— если цикл выполняется слишком быстро или мощность неправильная, давление прикладывается, но центр стопки никогда не достигает температуры. Шов выглядит нормально, но позже отслаивается. Предварительный нагрев и правильное время выдержки предотвращают это.
• Загрязнение— переносимый по воздуху силикон или разделительные средства на поверхности ТПУ нарушают химический состав соединения и вызывают неисправности, невидимые при проверке. Чистые инструменты и контролируемая зона имеют значение.
• искрение— грязные или плохо изолированные инструменты могут вызвать искрение и повредить матрицу и материал; буферные слои и чистые электроды предотвращают это.
• Неравномерное давление— электроды должны быть откалиброваны таким образом, чтобы энергия и усилие распределялись равномерно, иначе один конец шва недоплавится.
• Несовместимые параметры— документированные СОП и контрольные сварные швы перед каждым производственным циклом обеспечивают повторяемость результатов на тысячах единиц продукции.

Шаг 6. Анкерные ремни — этап, специфичный для строп

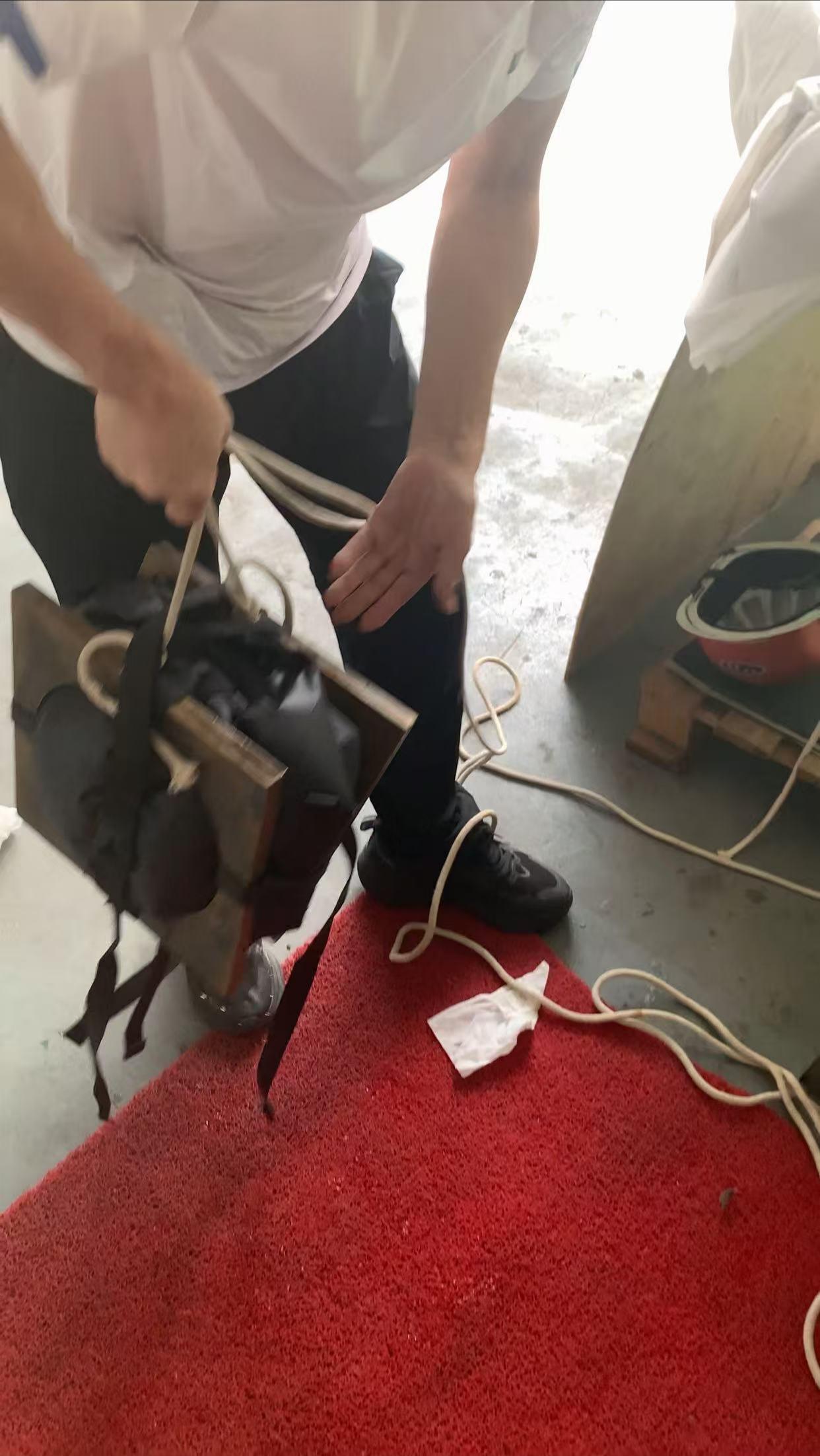

На стропе вся нагрузка проходит через точки крепления лямок, что делает их определяющим этапом производства для этой категории. Имеют значение две вещи: анкер должен быть достаточно прочным, чтобы выдерживать нагрузку с помощью одного ремня, и он не должен нарушать водонепроницаемость барьера. Приварка анкерной заплаты к оболочке обеспечивает целостность барьера там, где пришитый ремень может его проколоть. Затем анкеры подвергаются испытаниям на нагрузку и рывок, а не оцениваются на глаз: разрыв ремней является наиболее разрушительной жалобой в категории строп, и это проблема производства, прежде чем она станет проблемой проектирования.

Шаг 7: Установка закрытия

Закрытие — еще один интерфейс высокого риска. Герметичная молния должна быть приварена к панели без пустот, чтобы уплотнение проходило непрерывно от ткани к ленте молнии; любой зазор в этом месте соединения под давлением становится каналом утечки. В конструкции со складным верхом верхняя часть сварена и усилена, поэтому она выдерживает многократное складывание, а лямки с пряжками крепятся так же, как и точки ремня. Компромиссы между двумя системами сравниваются в нашем руководстве порулонный верх и водонепроницаемые походные сумки на молнии для OEM-проектов.

Шаг 8: Сборка, оборудование и брендинг

После завершения герметичного корпуса остаются остальные компоненты: пряжки, D-образные кольца, лямки, мягкий ремень, дышащая задняя панель и внутренние перегородки. Брендинг наносится с помощью шелкографии, горячего прессования или сварного логотипа, а поскольку оболочка представляет собой герметичный барьер, любой метод брендинга не должен ее перфорировать. Упаковка соответствует спецификации покупателя: полиэтиленовый пакет, бирка, карта ухода, штрих-код, внутренняя и основная картонная коробка.

Шаг 9: Тестирование и контроль качества

Качество оценивается по трем уровням, а не проверяется один раз в конце:

• IQC— входящая ткань, молнии, пряжки и лямки соответствуют подписанной цветовой карте, с разницей в цвете и стойкостью.
• IPQC— допуск на резку, целостность сварных швов, сборку анкеров и установку затвора проверяют на линии по мере изготовления мешков.

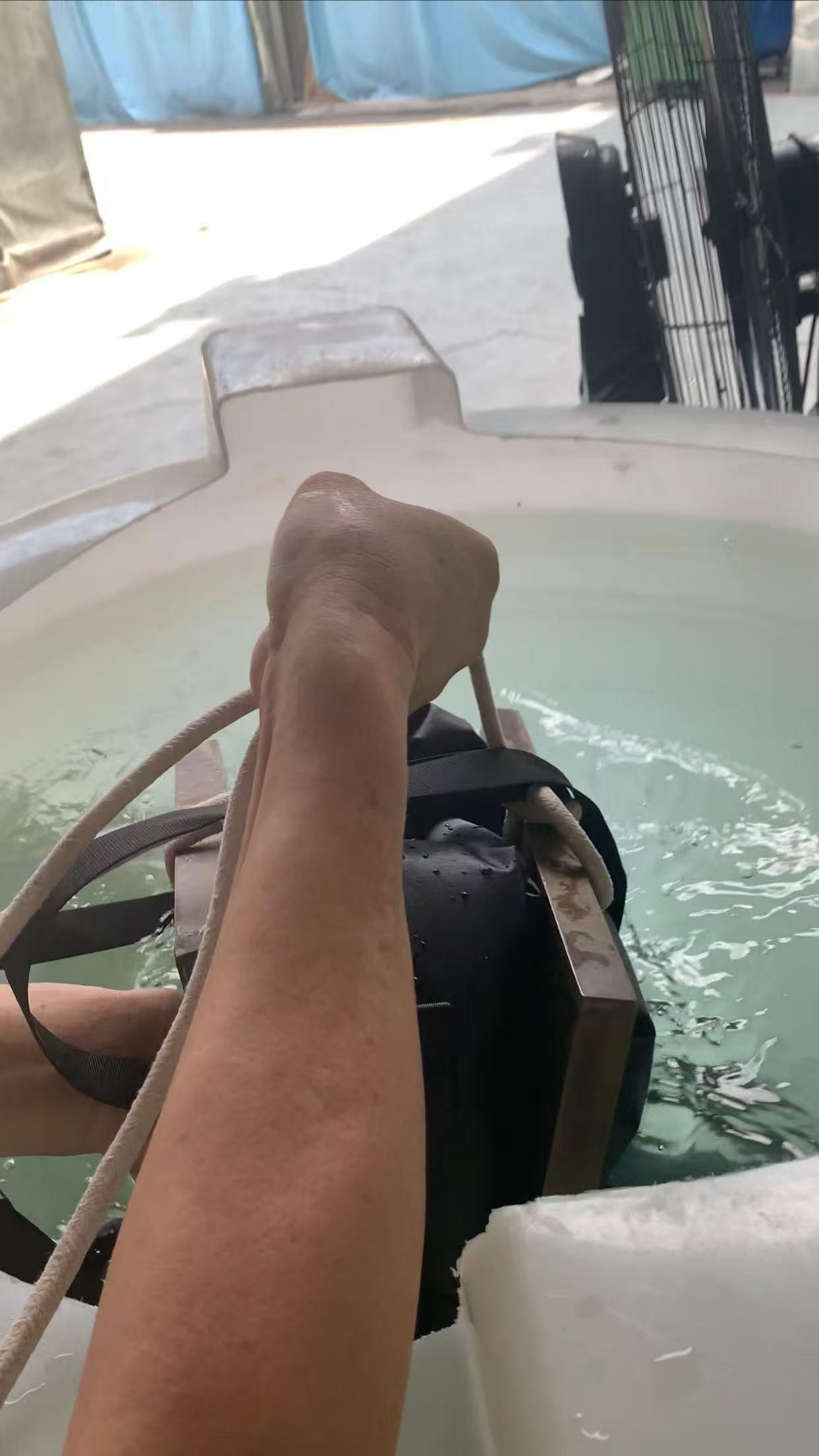

• ОКК— Отбор проб AQL при 2,5/4,0, реальное испытание готовых мешков на погружение в воду и сравнение с подписанным золотым образцом с возможностью проверки SGS или QIMA.

Вспомогательный лабораторный пакет охватывает сварное соединение и прочность на отслаивание, испытание на нагрузку более 1500 циклов, а также рывковую нагрузку на фиксаторы ремня, циклическое использование молнии до 3000 раз, истирание, растяжение, солевой туман, стойкость цвета и разницу в цвете. Герметичность основных отделений соответствует подтвержденному IPX7 — один метр в течение тридцати минут — проверено на готовой сумке, а не на тканевой фигурке.

Что это значит для вашего брифа на дизайн

• Укажите свариваемый материал— ткань с покрытием ПВХ или ТПУ; несвариваемая ткань вызывает сшивание и теряет водонепроницаемость.
• Сохраняйте геометрию удобной для сварки— плавные радиусы и чистые швы свариваются более равномерно, чем узкие углы и сходящиеся швы.
• Бюджет на оснастку— для изготовления нестандартной формы требуется нестандартная матрица, стоимость которой указывается отдельно и указывается время выполнения.
• Детализируйте крепления ремня.— конструкция, ширина, набивка, диапазон регулировки, реверсивность. Вот тут-то слинги и выходят из строя.
• Назовите рейтинг в цифрах- с испытанием готового изделия на погружение и указать, какие карманы герметичны, а какие водонепроницаемы.
• Разрешить внесение изменений— ожидайте около двух контрвыборок; рабочий процесс и сроки изложены в нашемПоставщик водонепроницаемых сумок OEMгид.

Основа продукта

Эти сварные сумки от Sealock'sводонепроницаемая сумка-слинглинии являются равными отправными точками для индивидуального проекта — ни один из них не имеет приоритета над другим; бренд может начинаться с любого из них или с чистого листа:

Условия производства

Часто задаваемые вопросы: Производство слинг-сумок

В: Почему вы не можете сваривать любую ткань, которую мы выбираем?
О: Высокочастотная сварка работает только с полярными термопластами — ПВХ, ТПУ, нейлоном, ПЭТ, ЭВА. Неполярная ткань не плавится в полевых условиях, и ее придется сшивать, что лишает возможности утверждать, что она действительно водонепроницаема.

Вопрос: Что такое холодная сварка и как ее избежать?
A: Шов, на который было приложено давление, но центр материала так и не нагрелся — он выглядит приемлемо и отслаивается при использовании. Правильный предварительный нагрев, время выдержки и охлаждение под давлением предотвращают это, подкрепляясь контрольными сварными швами и документированными параметрами перед каждым запуском.

Вопрос: Почему за изготовление нестандартной формы взимается плата за инструменты?
Ответ: Для каждой сварной геометрии требуется специально изготовленная матрица для направления радиочастотной энергии по траектории шва. Это единовременная стоимость, которая указывается отдельно и увеличивает время выполнения заказа до того, как будет изготовлен первый образец, а затем повторно используется для повторных заказов.

Вопрос: Как предотвратить выскакивание ремня из сумки?
Ответ: Анкерная заплата приварена к корпусу, поэтому барьер остается непрерывным, а путь нагрузки проектируется, а не прошивается, а затем проверяется испытаниями на нагрузку и рывки в QC.

Вопрос: Действительно ли сварной шов прочнее прошитого?
Ответ: Что касается гидроизоляции, решающее значение имеет отсутствие отверстий для игл, а молекулярная связь может быть прочнее, чем сам исходный материал. Сшитые швы основаны на ленте, которая со временем приподнимается.

Вопрос: Влияет ли дизайн сумки на то, насколько легко ее изготовить?
А: Да. Длинные, плавные швы свариваются более равномерно, чем узкие углы и сходящиеся швы. Мы заранее проверяем свариваемость конструкции и предлагаем корректировки, которые улучшат качество и производительность.

Поговорите с Фабрикой

Чтобы запустить в производство специальную водонепроницаемую сумку-слинг, свяжитесь с Sealock по адресу:info@sealock.com.hkили +86-769-82009361. Более двадцати лет высокочастотной сварки, девять сварочных линий, двойное производство Китай-Вьетнам и испытания готовой продукции погружением в воду для каждой конструкции.
