Структурный анализ гидродинамического воздействия, водонепроницаемой конструкции, сваренной радиочастотной сваркой, и несущих систем подвески, используемых в современных рыболовных сухих рюкзаках.
Понимание режимов отказа в болотных средах

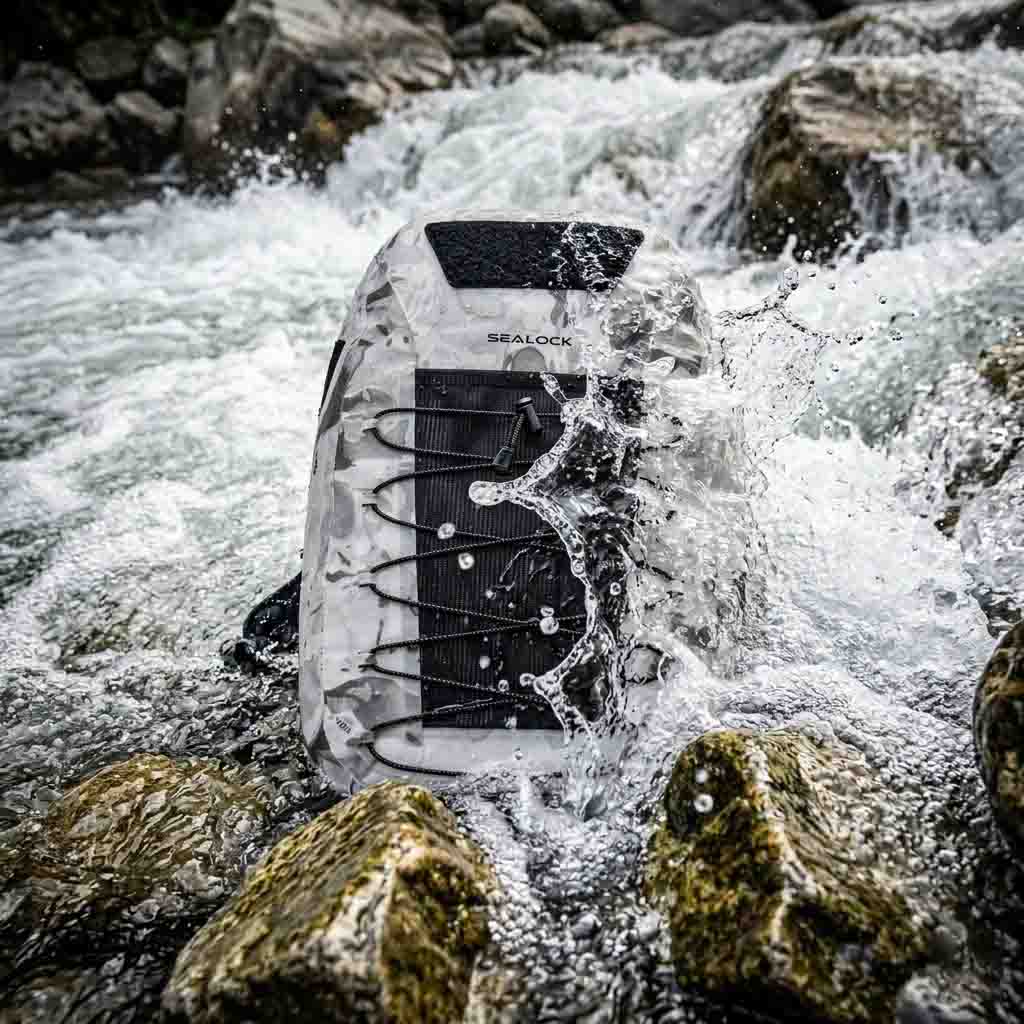

Глубокие переправы через реки, прибой вброд и быстрое течение подвергают рыболовные рюкзаки стрессовым условиям, которые обычные сумки для активного отдыха не способны выдержать.
1. Отказ от гидравлического удара
Внезапное падение в движущуюся воду создает локализованное гидродинамическое давление на направляющие молнии и места соединения швов. Стандартные водостойкие молнии часто выходят из строя во время таких ударов, что приводит к немедленному проникновению воды в основное отделение.
Чувствительное оборудование, такое как ящики для мух, телефоны, ключи от автомобилей и компактные системы камер, особенно уязвимо во время погружения.
2. Истирание и текущее сжатие
Быстрые течения могут прижать рюкзак к затопленной поверхности камня, концентрируя давление и истирание вдоль складок ткани и структурных швов.
Низкопрочные сшитые ткани часто рвутся под действием этих комбинированных сил, подвергая сухую камеру постоянному потоку воды.
3. Увеличение веса из-за удержания воды
Традиционные рюкзаки с сетчатой подкладкой впитывают значительное количество воды во время длительных прогулок. Этот дополнительный вес жидкости влияет на баланс тела и увеличивает утомляемость при нестабильном течении.
Подвесные системы с закрытыми порами устраняют эту проблему, полностью предотвращая поглощение влаги.
RF-сварная конструкция в сравнении с традиционными сшитыми швами
Обычные водонепроницаемые сумки состоят из сшитых тканевых панелей, соединенных клейкой лентой. При повторяющихся нагрузках отверстия для стежков деформируются и в конечном итоге становятся путями проникновения воды.
RF сваркаполностью исключает сшивание за счет молекулярного соединения слоев ткани с ТПУ-покрытием с помощью высокочастотной электромагнитной энергии.
Шлюз Водонепроницаемый рюкзак большой вместимости для рыбалки нахлыстом объемом 15 лиспользует процесс радиочастотной сварки 27,12 МГц для соединения двухсторонних ламинированных панелей из ТПУ 500D в единую сплошную водонепроницаемую конструкцию без ниток и клейких лент.
Этот процесс формирует гомогенную полимерную связь, которая сохраняет структурную целостность при гидростатическом давлении, воздействии соленой воды и многократном циклическом изгибании.
Структурная схема системы
| Компонент | Функциональное назначение |
|---|---|

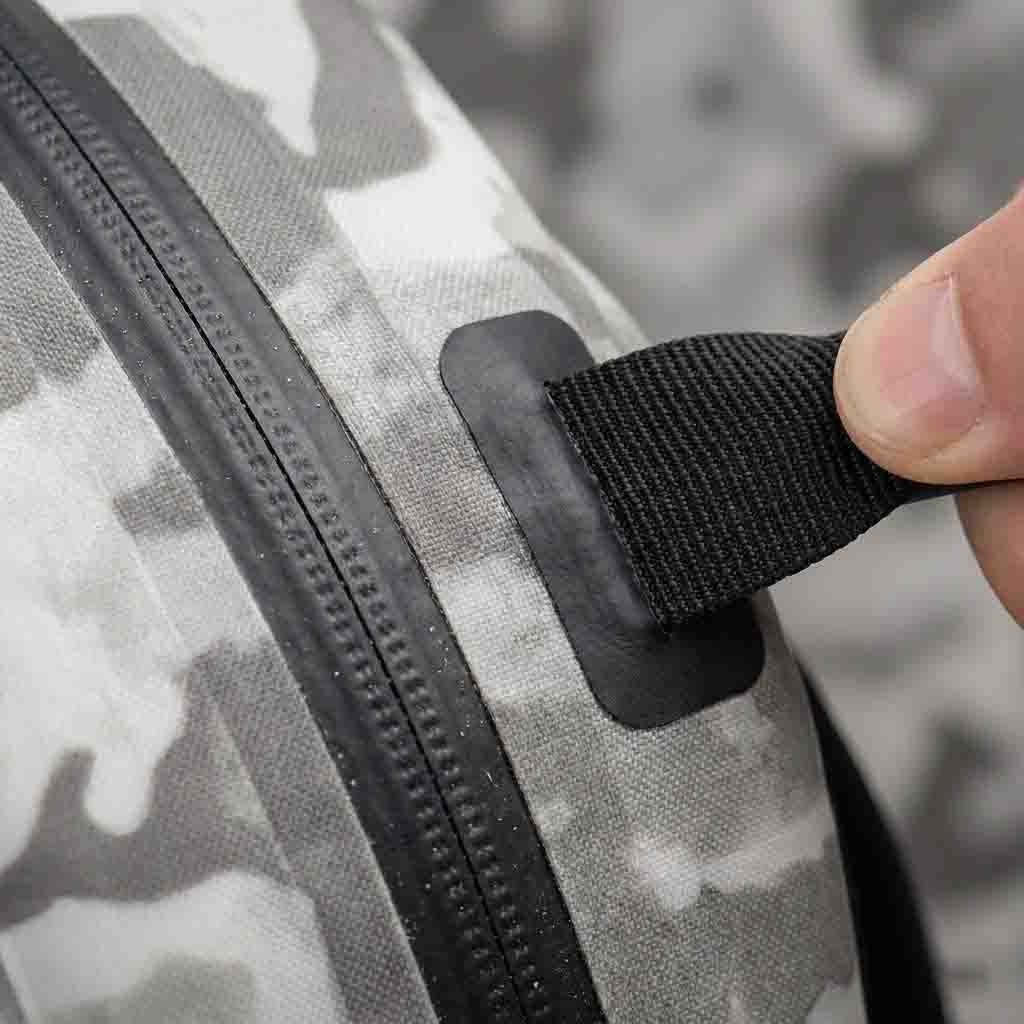

| Газонепроницаемая водонепроницаемая молния | Поддерживает герметичность на уровне погружения под гидравлическим давлением. |
| Сварная инструментальная платформа MOLLE | Распределяет нагрузку от внешнего инструмента, не протыкая водонепроницаемую камеру. |
| Суспензия EVA с закрытыми порами | Предотвращает поглощение воды и уменьшает накопление собственного веса. |
Технические характеристики
Полиэстер 500D + двустороннее ламинирование ТПУ
Тактическая конфигурация для заброда 15 л.
IPX7 защита от погружения в воду
12 мм радиочастотная бусина ± 0,5 мм
Процесс проверки качества
Каждая производственная партия проходит пневматические испытания на выдержку давления в погружной гидростатической инспекционной камере.
Рюкзак находится под внутренним давлением и сжимается под водой, в то время как технические специалисты проверяют его на предмет утечек воздуха, дефектов сварки или точечных отверстий. Любая выходящая пузырьковая струя приводит к немедленной отбраковке производственной партии.
Окончательный инженерный взгляд
В условиях технической рыбалки водонепроницаемость зависит не столько от поверхностного покрытия, сколько от методов конструкции конструкции.
Системы ТПУ, сваренные радиочастотной сваркой, подвесные платформы с закрытыми порами и газонепроницаемые уплотнительные конструкции обеспечивают значительно большую долгосрочную надежность, чем сшитые водонепроницаемые сборки, подвергающиеся постоянному истиранию, соленой воде и динамическому гидравлическому напряжению.
Закупки B2B:Чтобы сравнить эти структурные допуски с существующим каталогом тактического снаряжения вашего бренда,свяжитесь с нашим инженерным отделом
Часто задаваемые вопросы
Вопрос: Многие рецензенты жалуются, что водонепроницаемые молнии на рыболовных рюкзаках раскалываются, застревают или протекают после нескольких поездок. Как Sealock это исправляет?
А:Стандартные водостойкие молнии, которые можно найти на дешевом снаряжении, представляют собой простые нейлоновые спиральные направляющие, обернутые тонким внешним покрытием из полиуретана и пришитые непосредственно к сумке. Когда внутри катушки кристаллизуется песчаная крупа или соль морской воды, бегунок смещается, в результате чего молния расстегивается под действием натяжения. Кроме того, вода проходит через зашитые отверстия для игл при минимальной гидравлической нагрузке. В Sealock используется настоящая газонепроницаемая молния. Он оснащен тяжелыми зубьями из термопластика, которые сцепляются вместе, обеспечивая надежное сжатие толстой встроенной резиновой кромки. Поскольку узел молнии приварен к корпусу из ТПУ с помощью высокочастотной сварки без использования швейной иглы, структурные перфорации, препятствующие проникновению влаги, отсутствуют.
Вопрос: Пользователи часто сообщают, что внешние петли для аксессуаров полностью вырываются из ткани сухого мешка при больших нагрузках, разрушая рюкзак. Как это предотвратить?
А:Традиционные фабрики пришивают внешние лямки непосредственно к одному слою водонепроницаемой ткани, стараясь заклеить внутренние отверстия полоской клейкой ленты. Когда пользователь прикрепляет к петле тяжелую болотную сеть или тяжелые ножны для плоскогубцев, вращательная тянущая сила полностью концентрируется на слабых линиях стежков, разрывая матрицу ткани и вызывая утечки. Sealock устраняет этот недостаток благодаря нашей конструкции MOLLE со сваркой по периметру. В качестве промежуточного распределителя нагрузки мы используем вырезанные лазером прочные армирующие заплаты из ТПУ. Эти пластыри приклеиваются к внешней поверхности кожи с помощью высокочастотных волн, смешивая компоненты в один слой. Механическое напряжение полностью поглощается внешним слоем оболочки, в то время как внутреннее сухое отделение остается цельным и защищенным от разрывов.
Вопрос: Почему обычные болотные рюкзаки приобретают резкий запах плесени и становятся очень тяжелыми во время перехода по глубокой реке?
А:Это происходит потому, что в стандартных рюкзаках для поддержки спины используется пенополиуретан с открытыми порами, обернутый пористой нейлоновой сеткой. Пена с открытыми порами структурно пористая, то есть действует как губка, впитывая органическую речную слизь, микроскопические водоросли и морскую воду с высокой соленостью. Попав в сетку, она не может высохнуть должным образом, превращая заднюю панель в рассадник бактерий и плесени, вызывающих неприятный запах, а также добавляя до 3 кг мертвой жидкости. Sealock решает эту проблему, используя формованные блоки пены EVA с закрытыми порами, приваренные непосредственно к стенке рюкзака. Пена EVA имеет полностью изолированные воздушные ячейки, которые физически блокируют попадание воды. Панель сохраняет нулевую массу жидкости, полностью промывается речной водой и мгновенно высыхает, устраняя физические условия, необходимые для роста бактерий и неприятных запахов.
Вопрос: Лента внутреннего шва отслаивается и отрывается после воздействия соленой воды, что приводит к полному выходу сумки из строя. Сварные швы расходятся?
А:В конструкции сшитой и проклеенной ленты используются жидкие клеевые покрытия, которые удерживают шовную ленту над линией иглы. Морской рассол очень агрессивен; По мере высыхания кристаллов соли внутри микрозазоров они механически расширяются и растворяют матрицу клеевого состава, вызывая отделение ленты (расслоение). Sealock не использует ни клея, ни ниток. Наш процесс высокочастотной сварки использует электромагнитную энергию для соединения молекул ТПУ перекрывающихся листов непосредственно на структурном уровне. Панели сращены в один слой. Наши соединения проходят строгие испытания на усталость при сварке по стандарту ASTM D751, гарантируя, что срок службы шва соответствует сроку службы основного материала ТПУ, независимо от постоянного воздействия солевого рассола или влажных полей хранения.
Подробный анализ долгосрочной гибкости, устойчивости к гидролизу и стойкости к холодным погодным условиям см. в нашей статье.Сравнение водонепроницаемого материала ТПУ и ПВХ.
