Технический пакет для водонепроницаемой сумки — что указать

Sealock — производитель водонепроницаемых сумок и OEM-поставщик. Технический пакет — это не мудборд и не эскиз. Это документ, который позволяет фабрике создавать ваш продукт без догадок, и от его качества зависит, одобряете ли вы образец в два раунда или пять. Стандартные шаблоны технических пакетов написаны для одежды и обычных сумок и являются разумной отправной точкой.Но сварная водонепроницаемая сумка требует пяти секций, которых нет ни в одном шаблоне одежды., и их отсутствие является причиной того, что водонепроницаемые проекты останавливаются при отборе проб. В этом руководстве рассматриваются оба слоя.

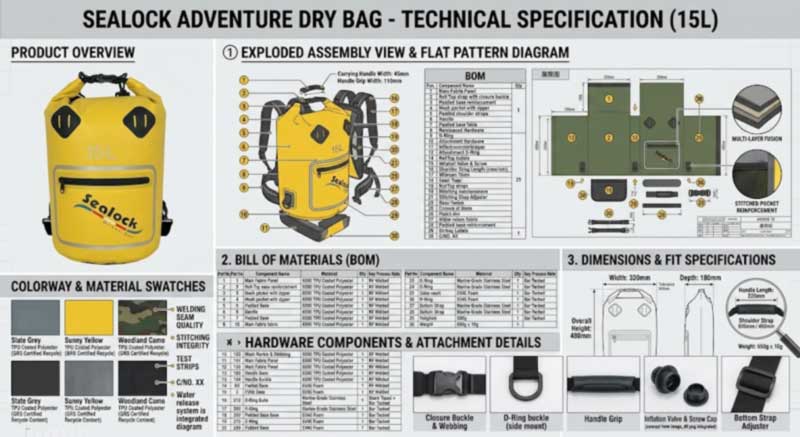

Стандартные разделы, кратко

Раздел	Что он должен содержать
Титульный лист	Название и номер стиля, дата,номер версии, контакт
Плоские эскизы	Передняя часть, задняя частьисбоку, с выносками на каждом шве, кармане, застежке и положении фурнитуры.
Таблица измерений	Каждая точка измерения в см и дюймах, каждая сопределенная точка измеренияи толерантность
Спецификация	Каждый компонент с указанием состава, веса, толщины, цвета, размера и количества на единицу.
Примечания по строительству	Как каждая часть соединена и закончена
Цветовые решения	Карта цветов Pantone или подписанная цветовая карта для каждого компонента, а не только «черный».
Брендинг	Изображение логотипа, метод, размер и точное размещение; этикетки и бирки
Упаковка	Полиэтиленовый пакет, коробка, штрих-код, количество коробок и маркировка коробок.

Два замечания об основах перед водонепроницаемым материалом.Вид только спереди — классическая ошибка новичка.— Фабрика не может вырезать ни одной детали без полной картины конструкции. Иопределить точки измерения: высота измеряется с ручкой или без? Неопределенная точка измерения дает выборку, которая является технически правильной и неправильной.

Дополнение первое: укажите рейтинг в виде числа и теста.

«Водонепроницаемый» не является спецификацией. Это слово вызывает больше споров в этой категории, чем в любой другой, поскольку две стороны могут использовать его честно и иметь в виду разные вещи.

Запишите это в три строки:

• Рейтинг— например, IPX7, который определяется как погружение на глубину 1 метра на 30 минут. Если вы укажете IPX8,укажите глубину, поскольку IPX8 предполагает непрерывное погружение на глубину более 1 метра и на глубину, заявленную производителем. Заявление IPX8 без указания глубины не может быть проверено.
• Где это проверено— на готовом мешке, не выведенном из гидростатической фигуры ткани. Соответствующая ткань не является сертификацией собранного продукта.
• За отсек— и это то, чего не хватает покупателям. Если в конструкции есть герметичное основное отделение и передний карман на молнии, они не будут работать одинаково. Оцените каждое из них отдельно в техническом пакете и внесите эту оценку в свой экземпляр объявления. Это предотвращает появление отзывов, в которых говорится, что сумка протекла, хотя основное отделение оставалось сухим.

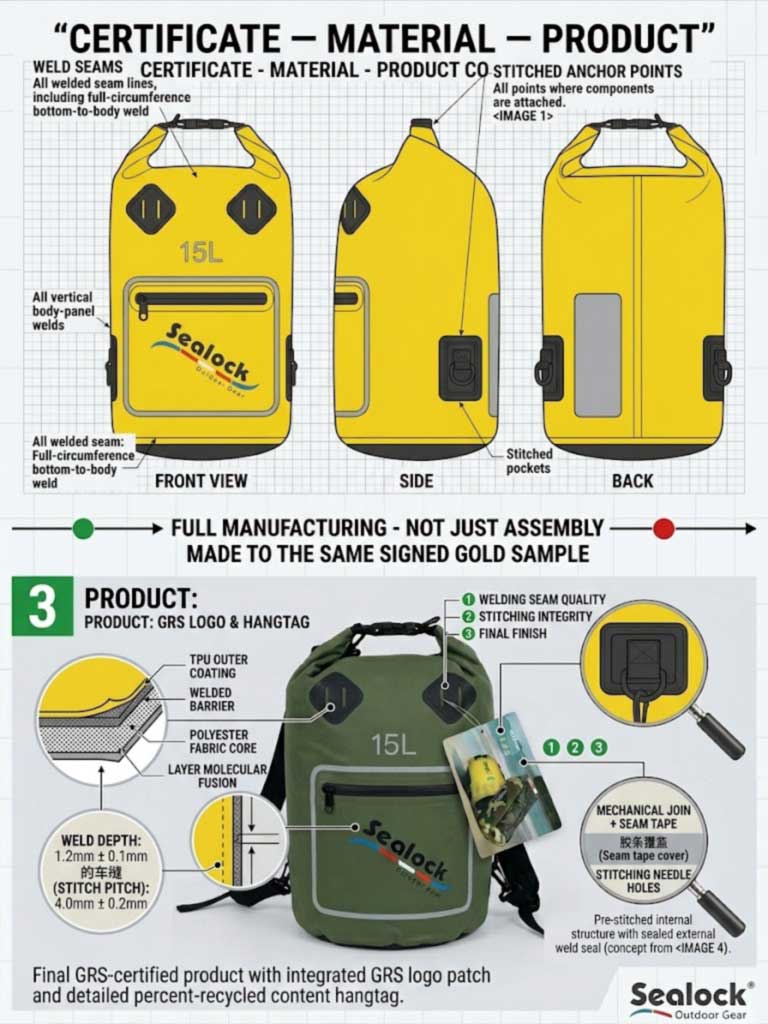

Дополнение второе: график соединения, шов за швом

В технологическом пакете по одежде указан тип стежка для каждого шва. Водонепроницаемый технологический пакет должен сначала вызвать что-то более фундаментальное:метод соединения. Каждый шов в изделии — это одна из трех вещей, и в документе должно быть указано, какая:

• Высокочастотная сварка— запечатанный барьер.
• Сшитый— несущие соединения, наносимые на плоские панели перед сваркой.
• Сшито, затем приклеено— где структурные швы должны оставаться открытыми.

Затем добавьте одно примечание по строительству, которое регулирует всю сборку, потому что оно не очевидно для тех, кто занимается швейным производством:структурная сшивка предшествует сварке.Сшивание после сварки приводит к перфорации готового шва и делает его проницаемым для воды. Помещение этого предложения в технический пакет устраняет любую двусмысленность в отношении последовательности.

Дополнение третье: График проникновения

Этот раздел не существует ни в одном стандартном шаблоне, и именно он больше всего влияет на стоимость инструмента и время выполнения заказа.Каждая деталь, проходящая через герметичную оболочку, является проникновением., и каждому нужна своя линия: клапан, прозрачное окошко, герметичная молния, корпус магнита, насосный агрегат, слив и каждый грузовой анкер.

Для каждого укажите положение и способ герметизации. Две причины, по которым это имеет практическое значение:

• Позиции проплавления влияют на карту сварного шва и, следовательно, на матрицу.Перемещение клапана после наличия инструментов обходится дорого; решить это до того, как инструменты станут бесплатными.
• Каждое проникновение представляет собой отдельное окно процесса.со своими параметрами и собственной проверкой, которая является частью построения предложения.

Дополнение четвертое: Материалы, предназначенные для сварки

Спецификация, в которой указано «водостойкая ткань», не является спецификацией. Расплывчатые описания — «прочная ткань», «хорошая молния», «материал премиум-класса» — заставляют фабрику гадать, и именно догадка — это то, что вы получаете. Для сварного изделия укажите не одну, а четыре отдельные строки:

• Основная ткань и денье— 420Д, 500Д, 840Д; основа из нейлона или полиэстера.
• Тип покрытия, вес и стороны— Брезент ПВХ, покрытый ТПУ или ТПУ, ламинированный с обеих сторон. Обратите внимание, что для надежной сварки ткани с покрытием требуется минимальная толщина покрытия примерно 3–5 мил.
• Свариваемость— материал должен быть полярным термопластом. Сварные швы из ПВХ, ТПУ, нейлона, ПЭТ и ЭВА; полипропилен и полиэтилен этого не делают, а некоторые покрытия на основе каучука, такие как Hypalon, можно только сшивать или склеивать.
• Совместимость присоединяемых компонентов— фланец клапана, лента-молния и оконная пленка должны быть совместимы с внутренней поверхностью, поскольку связи между однородными материалами существенно надежнее, чем клеевые соединения между разнородными пластиками.

Также укажите рынок назначения, чтобы соответствие было разработано, а не обнаружено: для ЕС, Великобритании или Калифорнии укажитене содержит фталатов и соответствует требованиям REACHформулировки в письменном виде и требуйте отчет об испытаниях, соответствующий вашей фактической спецификации.

Дополнение пятое: Точки нагрузки с испытуемой нагрузкой

«Усиленные ремни» оставляют самые важные решения на усмотрение пола. Для каждого несущего якоря — плечевого ремня, поясного ремня, ручки для тяги, D-образного кольца, хлястика — укажите:

• Сшить архитектуру— квадратик-X там, где есть место, закрепка там, где нет. Обратите внимание, что плотность закрепок должна быть установлена ​​в соответствии с нагрузкой, а не максимальной, так как чрезмерная закрепка ослабляет основную ткань.
• Нить— нейлон или полиэстер, Tex 40 или тяжелее.
• Количество стежков на дюйм и глубину вставки тесьмы.
• Нагрузку, которую должен выдерживать каждый анкери проверяется ли оно статически или циклически. Для навесного оборудования цикличность имеет большее значение — вкладка, удерживающая статическое напряжение, все равно может выйти из строя при повторяющейся динамической нагрузке.

Допуски: реалистичные, не декоративные.

Общая практика около±5 мм для мягких пакетов и ±3 мм для структурированных., но полезный принцип заключается в том, что допуски не должны быть одинаковыми для всего продукта. Положение логотипа, крепление парной ручки и выравнивание застежки требуют более строгого контроля, чем общая ширина мягкого мешка. Два предостережения:

• Не добавляйте произвольные допуски, чтобы документ выглядел техническим.Обсудите с заводом реалистичные варианты производства после первого образца и определите их на основе фактических данных.
• Сварные работы при резке выполняются туже.Сварной шов не имеет припуска, который мог бы поглощать смещение, поэтому точность панели контролируется более тщательно, чем при швейном производстве, что стоит знать, когда вы устанавливаете ожидания.

Поместите план тестирования в пакет

Единственное наиболее полезное дополнение, которое может сделать покупатель водонепроницаемости, поскольку метод испытания должен быть согласован.домассовое производство — оно определяет ширину сварного шва, застежку и ткань, и вы не можете проверить сумку на предмет погружения в воду после ее изготовления. Указать:

• Какие испытания применяются: погружение в настоящую воду, испытание надуванием пузырьков воздуха, определение утечек при отрицательном давлении, циклическое нагружение.
• Независимо от того, работают ли они на серийных образцах или на производственных единицах.Идеальный предсерийный образец подтверждает правильность конструкции; единицы, взятые из серии, подтверждают партию.
• Уровень AQL и процент упаковки при окончательной проверке.
• Какие доказательства вы получите — фотографии и записи проверки, а также будет ли организована проверка SGS или QIMA.
• Этоподписанный образец золотабудет проводиться обеими сторонами. Без него инспекция не имеет ничего объективного, на что можно было бы ориентироваться.

Ошибки, которые превращают два раунда выборки в пять

• Справочные изображения без каких-либо размеров, материалов или примечаний по конструкции.Это заставляет фабрику гадать, а именно догадки и производят образец, который вам не нужен.
• Только вид спереди.Отсутствие стороны или спинки означает отсутствие рисунка.
• Неопределенные точки измерения.Высота с ручкой или без нее меняет ответ.
• Неясные записи спецификации.«Хорошая молния» не указывается; «герметичная водонепроницаемая молния, литая зубчатая цепочка, полная длина».
• Нет рейтинга по отсекам.Источник большинства «утекших» жалоб на продукты, у которых основное отделение было в порядке.
• Сбои контроля версий.Старые чертежи, новая спецификация и устаревшее изображение логотипа могут привести к созданию неправильного образца, даже если каждый отдельный файл выглядит профессионально. Пронумеруйте каждую версию и укажите, какая из них заменяет какую.
• Забываем упаковку и этикетки.Сумка может быть идеальной, но штрих-код, этикетка происхождения, карточка ухода или маркировка на картонной упаковке могут быть неправильными.

Что происходит, когда прибывает пакет

Полный пакет сокращает разработку, поскольку исключает этап интерпретации. Наш процесс с этого момента: мы просматриваем рисунок на предметсвариваемостьи отметьте любую геометрию, материал или проникновение, которые могут вызвать проблемы, укажите цену за единицу с оснасткой отдельно, если требуется изготовленная на заказ матрица, затем отберите пробу — обычно два раунда встречной пробы — и подпишите пробу золота, хранящуюся обеими сторонами перед оптовой закупкой. Отбор образцов занимает 3–15 дней в зависимости от сложности, производство — 20–45 дней после утверждения из Дунгуаня или Хошимина.

Если у вас нет технического пакета, для начала достаточно эталонного образца, а также предполагаемого использования, мощности, целевой цены и рынка; мы составим спецификацию вместе с вами, а не будем гадать о ней.

Базовые модели для определения

Изображение	Модель	Полезно в качестве отправной точки для	минимальный заказ
	SL-D693 Сухая сумка-труба с окном и карманом на молнии— 15л/20л; брезент ПВХ 500D;IPX7; прозрачное окно; сухое и влажное разделение; съемный ремешок; Пряжка ПОМ.	Проработанный пример рейтинга по отсекам и проникновения окон.	300
	SL-J033 Водонепроницаемый экспедиционный рюкзак— 45/55/65л; ТПУ на нейлоне 420D;IPX8резиновая уплотнительная лента, откидной клапан и компрессионный ремень; мягкие ремни безопасности, нагрудный ремень, мягкий набедренный ремень, ручка для переноски.	Спецификация точки нагрузки и заявленная глубина	300–500
	SL-P1133 Компрессионный мешок с ручным насосом— 48×29×10 см, 13,9 л; клапан винтовой с резьбовой крышкой и прокладкой; сварное прозрачное окно из ТПУ; герметичная водонепроницаемая молния.	Схема проникновения — клапан, окно и молния в одном корпусе.	300
	SL-E102 Сухой рюкзак— 15л/20л/30л с опубликованными размерами каждого размера; сетка ПВХ 500D; индивидуальные цвета и размеры.	Таблица размеров общего инструментария: как эффективно определить три SKU	300

Часто задаваемые вопросы: технические пакеты водонепроницаемых сумок

Вопрос: Что нужно водонепроницаемому технологическому пакету, чего нет в обычном?
A: Пять вещей — рейтинг, указанный в виде числа с методом испытания и для каждого отсека, график соединений, в котором указано, какие швы сварены, а какие сшиты, график проникновения, в котором перечислено все, что проходит через оболочку, материалы, указанные для свариваемости, и точки нагрузки при испытанной нагрузке.

Вопрос: Как мне написать требования к водонепроницаемости?
О: В качестве рейтинга, точки проверки и сферы применения. Например: IPX7, проверено на готовой сумке, только основное отделение, водостойкий передний карман. Это предложение предотвращает большинство споров в этой категории.

Вопрос: Почему график проникновения имеет такое большое значение?
Ответ: Потому что положение клапана, окна, молнии и креплений влияет на карту сварного шва и, следовательно, на штамп. Принятие решения перед установкой инструментов ничего не стоит; их дальнейшее перемещение обходится дорого.

Вопрос: Какие допуски мне следует использовать?
A: Примерно ±5 мм для мягких пакетов и ±3 мм для структурированных, затягивается там, где имеет значение выравнивание — расположение логотипа, парные крепления, выравнивание застежки. Не применяйте однородные произвольные допуски, чтобы выглядеть техническими; установите их на заводе после первой пробы.

В: У нас нет технического пакета. Можем ли мы еще начать?
А: Да. Для начала достаточно эталонного образца, предполагаемого использования, мощности, целевой цены и рынка назначения, и мы вместе с вами создаем спецификацию. Чего мы не будем делать, так это гадать — гадать — это то, что стоит раундов выборки.

Вопрос: Какова наиболее распространенная причина, по которой проекту требуются дополнительные раунды выборки?
О: Контроль версий. Старые чертежи, новая спецификация и устаревшие изображения могут привести к неправильному образцу, даже если каждый файл выглядит профессионально. Пронумеруйте каждую версию и четко укажите, какая из них заменяет какую.
