Сварные или сшитые: как на самом деле изготавливаются водонепроницаемые сумки

Sealock — производитель водонепроницаемых сумок и OEM-поставщик, занимающийся высокочастотной сваркой и промышленным шитьем под одной крышей. Покупатели регулярно просят нас выбрать сторону — это сварная сумка или сшитая? Это неправильный вопрос, и ответ удивляет людей:почти каждая хорошая водонепроницаемая сумка сочетает в себе и то, и другое.Корпус сварной, потому что сварка уплотняет. Обвязка, точки нагрузки и внутренняя конструкция прошиты, потому что шитье требует шитья. Завод, который может сделать только одно из этих действий, поставит под угрозу половину, которую он не может сделать. В этом руководстве объясняется, как на самом деле работает каждое соединение, чего оно не может делать и как читать претензии поставщика по конструкции.

Три способа соединения ткани с покрытием

Механических вариантов соединения ткани с покрытием в водонепроницаемый шов всего три:

• Сшиваем с последующей проклейкой швов.Панели сшиваются между собой, а линия шва закрывается водонепроницаемой лентой. Знакомый, гибкий и зависящий от клея ленты.
• Склеивание.Используется для покрытий, которые нельзя сваривать — некоторые покрытия на резиновой основе можно только склеивать или сшивать. Он трудоемкий и требует использования летучих растворителей, поэтому он в значительной степени отошел от регулируемого западного производства.
• Сварка (термосварка).Сами покрытия расплавляются и сплавляются. Используются четыре метода — радиочастотный, горячий воздух, горячий клин и ультразвуковой — каждый из которых имеет различную геометрию и инструменты.

Что делает сварка, чего не умеет шитье

Высокочастотная сварка с частотой 27,12 МГц помещает ткань с покрытием в переменное электрическое поле. Полярные молекулы в покрытии вибрируют, выделяя тепло.внутриматериал и сопрягаемые поверхности плавятся и сплавляются под давлением в единую массу. В результате получается шов, который является частью ткани, а не прикреплен к ней.

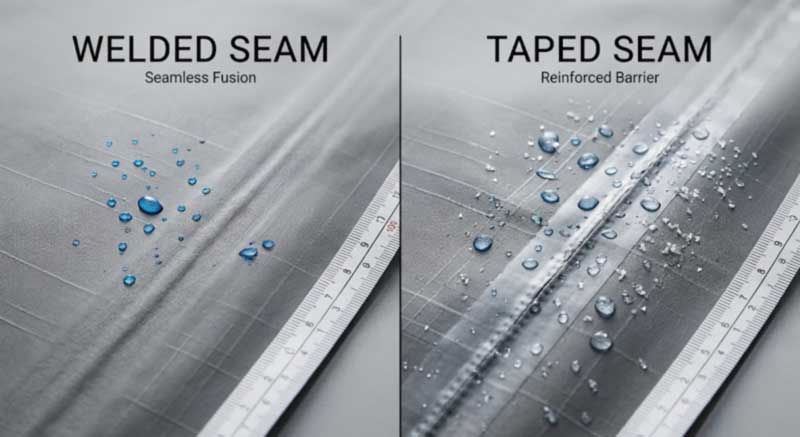

Разница в производительности скорее измерима, чем риторическая:Швы, сваренные радиочастотной сваркой, выдерживают вдвое большую нагрузку, чем швы, сшитые и проклеенные лентой.

И есть механизм отказа, который стоит понять, описанный в приложениях для сосудов под давлением:Отверстия игл расширяются в размерах под давлением.Прошитый шов, который водонепроницаем в состоянии покоя, открывается, когда мешок погружается в воду, сжимается или загружается. Именно поэтому сухой мешок, погруженный под воду, ведет себя иначе, чем тот же мешок под дождем, и почему сварная конструкция является единственным честным основанием для заявления о погружении в воду.

Чего не может сварка

Это та часть, которую большинство заводских маркетингов упускает из виду, и именно поэтому мастерская, специализирующаяся только на сварке, сталкивается со сложными изделиями.

• Сварка хочет плоскую.В радиочастотной сварке используется плоская опорная пластина, поэтому она лучше всего подходит для плоских швов. Трехмерные штампы, контурные опорные пластины и вакуумные крепления — все они существуют, но они дороги, что ограничивает экономичность форм.
• Сварка менее щадящая конструкция.Как сказал Филсон после перехода на сварные конструкции: при шитье размеры панелей можно легко регулировать, а швы начинать и останавливать где угодно; Сварка имеет ограничения по оборудованию, а проектирование самого прочного сварного шва требует серьезного обучения. Гершель описал тот же опыт получения правильных форм.
• Не каждое покрытие можно сваривать.Для сварки нужны полярные термопласты — ПВХ, ТПУ, полиуретаны, полиамиды. Некоторые покрытия на основе каучука можно только приклеивать или пришивать, а неполярные пластики вообще нельзя сваривать радиочастотной сваркой.
• Сварка в несущих соединениях плохая.Приваренный анкерный ремень может отслоиться при длительном сдвиге. При шитье та же сила распределяется по сшитому отпечатку.
• Оборудование является настоящим барьером.Современные аппараты для высокочастотной сварки стоят более 80 000 долларов каждый без учета штампов. Вот почему мощности сосредоточены на специализированных заводах и почему девять линий — это значимое число, а не маркетинговое.

Чего нельзя шить — и следующее правило

Пришиваем перфорацию. Вот и все ограничение, и оно имеет одно абсолютное последствие, определяющее, как должен создаваться гибридный продукт:

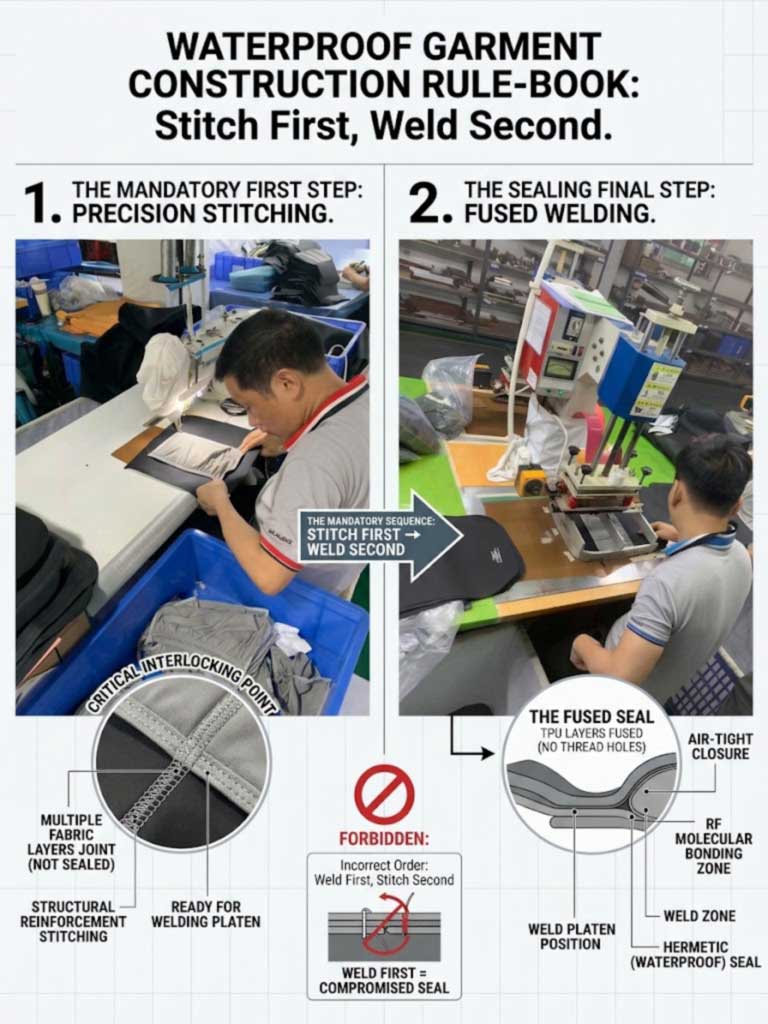

Ни в коем случае нельзя выполнять шитье после сварки, так как строчка пробивает готовый шов и делает его проницаемым для воды.Это не предпочтение; это правило установлено в литературе по строительству швов. Он диктует всю последовательность производства водонепроницаемой сумки: каждая прошитая точка нагрузки — крепления ремня, D-образные нашивки, ручки для переноски, внешние карманы — должна быть нанесена на плоские панели.первый, поэтому перфорированный след оказывается под сварной обшивкой. Если структурные швы на тяжелом изделии должны оставаться открытыми, внутренний периметр герметизируется лентой-подложкой с горячим воздухом в качестве отдельного контролируемого процесса.

Фабрика, которая рассматривает шитье как завершающий этап, а не как первый шаг, будет производить сумку, которая будет протекать в самых сильных местах.

В отрасли уже используются оба и более одного метода сварки

Самым убедительным доказательством того, что это не вопрос «или/или», является то, что на самом деле делают серьезные бренды.Patagonia и SealLine используют как радиочастотную, так и термическую сварку.в тех же линейках продуктов, выбранных по геометрии: RF прост, но имеет конструктивные ограничения, поэтому его используют для заплатной сварки на больших плоских площадях, а другие методы справляются с тем, чего RF не может достичь.

Каждый из четырех методов сварки решает свою задачу:

Метод	Сила	Ограничение
Радиочастота (ВЧ)	Молекулярная связь, высокая повторяемость, отлично подходит для плоских швов и заплаток.	Нуждается в смерти; плоская геометрия; высокая стоимость оборудования
Горячий воздух	Быстрый, обрабатывает трехмерные модели, не требует штампов или инструментов.	Согласованность зависит от оператора и параметра
Горячий клин	Непрерывные длинные швы	Спад тепла в начале шва; чувствительность к загрязнению
Ультразвуковой	Тот же принцип, что и RF, с другим источником энергии.	Ограничения по материалу и толщине

Самое честное: не все нуждается в сварке

Поставщик, который говорит вам, что сварка — это всегда ответ, который продает, а не советует. Существует настоящая иерархия построения швов, и правильный уровень зависит от экспозиции:

• Критически сшитый— загерметизированы только особо подверженные воздействию швы. Прекрасно работает при небольшом дожде, но не справляется с продолжительным ливнем или сильными брызгами.
• Полностью записан на пленку— каждый шов заклеен лентой поверх строчки. Это серьезный стандарт для продукции, выдерживающей воздействие дождя, и для очень многих применений он достигает практического потолка того, чего фактически требуют условия.
• Сварной— устранены швы с барьера. Высочайшая защита по более низкой цене и единственная конструкция, выдерживающая многократное погружение и давление.

Различие, имеющее коммерческое значение: для продуктов, устойчивых к дождю и брызгам, часто бывает достаточно полностью проклеенной конструкции, и она дешевле. Для продуктов, которые будутпогруженный в воду— сухие сумки, рюкзаки для каяков, чехлы для телефонов — все, что продается с рейтингом IPX — сварка — это не обновление, это требование. Мы создаем оба варианта и сообщаем вам, какой из них действительно нужен вашему продукту.

Как читать претензию на строительство

В конструкции стыков маркетинговый текст наиболее расплывчат, поэтому стоит провести несколько точных проверок:

• Найдите точную фразу.«Полностью проклеенные швы» или «полностью проклеенные швы» означают каждый шов.«Швы загерметизированы» или «швы проклеены» без слова «полностью» могут означать только критические швы.- а фраза «полностью загерметизированы в критических точках» критически выражена в тщательно продуманной формулировке.
• Спросите, какие детали сварены, а какие сшиты.Фабрика, которая действительно делает и то, и другое, может ответить мгновенно и конкретно. Тот, кто не может, описывает чужую продукцию.
• Спросите о последовательности.Если точки нагрузки сшиваются после сварки корпуса, барьер нарушается. Ответ должен заключаться в том, что структурная сшивка предшествует сварке.
• Спросите, что происходит с открытыми структурными швами.Лента-подложка горячего воздуха по внутреннему периметру, выполняемая как контролируемый процесс со своими параметрами.
• Попросите сделать тест на пилинг.Прочность сварного шва следует проверять с помощью испытаний на отслаивание образцов сварных швов в начале каждого производственного цикла, а не по внешнему виду.

Как Sealock управляет обоими

Наши сварочные возможности — это то, о чем знают покупатели запчастей: девять высокочастотных сварочных линий с частотой 27,12 МГц на заводе в Дунгуане площадью 12 000 м² с более чем 400 сотрудниками, около 100 000 единиц в месяц, а также два завода в Хошимине. Сварочные циклы выполняются в фиксированной последовательности — положение, зажим под пневматическим давлением, подача питания на заданную выдержку, плавкий предохранитель,остывать под давлением, затем отпустите и осмотрите — с тестами на отслаивание при каждом запуске. Этап охлаждения — это этап, который ускоряется в другом месте, и при его ускорении получается холодный сварной шов, который выглядит законченным и позже отслаивается.

Покупатели запчастей часто не знают, что нашипромышленное швейное производство осуществляется по тем же стандартам, а на многих изделиях на нее приходится больше операций, чем на сварку. Это включает в себя усиление Box-X и закрепок в точках нагрузки, нейлоновую или полиэфирную нить марки Tex 40 или тяжелее, иглы с клиновидным острием, которые разделяют нити ткани с покрытием вместо того, чтобы прорезать отверстия слишком большого размера, цифровой контроль натяжения нити и герметизацию швов горячим воздухом, где структурные швы остаются открытыми.

Обе дисциплины в одном здании — это то, что делает возможным гибридный продукт — и каждый рюкзак, строп, поясной рюкзак и рюкзак для нахлыста, который мы создаем, являются гибридным продуктом.

Продукты, которые демонстрируют сочетание

Изображение	Модель и характеристики	Сварной/прошитый баланс	минимальный заказ
	SL-D002 Сухой мешок из брезентовой трубки— 5/10/20/30л; брезент ПВХ 500D; восемь цветов; регулируемый плечевой ремень + D-образное кольцо; плавает.	Почти полностью сварной — простейший случай, когда труба с плоским швом играет на руку RF.	500
	SL-J033 Водонепроницаемый экспедиционный рюкзак— 45/55/65л; ТПУ на нейлоне 420D;IPX8резиновая уплотнительная лента, откидной клапан и компрессионный ремень; усиленная абразивная основа; светоотражающий трубопровод.	Сварной корпус, полностью прошитая подвеска — мягкие ремни безопасности, грудинный ремень, мягкий набедренный ремень, ручка для переноски, патч-панель.	300–500
	SL-E008-1 Набор для рыбалки нахлыстом, 24 л— Двусторонняя ламинация ТПУ 840D; бесшовная герметичная конструкция; водонепроницаемая молния; система подвески переднего орудия; съемный удлиненный жилет со своим герметичным чехлом; боковое отделение для бутылок.	Самый гибридный продукт, который мы создаем — сварной корпус и подсумки, сшитый жилет, обвязка и станции для инструментов.	300–500
	SL-E103 Водонепроницаемый рюкзак с герметичной молнией— 45л (30×22×73 см); ТПУ покрытие; внутренний компьютерный уровень; образец 15 дней.	Сварной корпус и застежка-молния; вшитый внутренний рукав и шлейка	500
	SL-F115 Водонепроницаемая поясная сумка на ремне— ок. 3л (24×8×15,5 см), 0,56 кг; ПВХ 500D; IPX7; герметичная основная молния и водостойкий передний карман на молнии; дышащая мягкая задняя панель; двойные D-образные кольца, тесьма для ресниц, боковые петли.	Сварной герметичный отсек; сшитая мягкая задняя панель, система ремней и фурнитура	300

Проверка обеих конструкций

Качество оценивается по трем уровням.IQCпроверяет поступающую ткань с покрытием на предмет толщины покрытия, адгезии и свариваемости, а также ниток, лямок, пенопласта и метизов на соответствие подписанному стандарту.IPQCпрогоны на обеих линиях: испытания на отслаивание образцов сварных швов в начале каждого прогона, ширина сварного шва и целостность углов со стороны сварки; плотность стежка, состояние иглы, натяжение нити и исполнение закрепки или коробки-X на стороне шитья.ОККохватывает отбор проб AQL по ISO 2859, испытания партий при погружении в воду и сравнение образцов золота с возможностью проверки SGS или QIMA.

Sealock также строго выполняет полную процедуру проверки готовой продукции заказчиком:распаковка, вакуумная экстракция, 24-часовой статический отдых и определение утечки воздуха— отверстие, через которое можно было ненадолго замочить, все равно кровоточит вакуумом в течение целого дня. Лабораторная программа охватывает обе дисциплины: прочность сварного соединения и прочность на отслаивание на запечатанной стороне, прочность шва и испытание на нагрузку более 1500 циклов с рывковой нагрузкой на анкеры на сшитой стороне, а также истирание, разрыв, растяжение, солевой туман, УФ-излучение, стойкость цвета и разницу в цвете.

Часто задаваемые вопросы: Сварные и швейные конструкции

Вопрос: Всегда ли сварная сумка лучше сшитой?
Ответ: Да, для погружения в воду — сварная конструкция — единственная конструкция, которая подтверждает это утверждение, а сварные швы выдерживают вдвое большую нагрузку, чем сшитые и проклеенные лентой. Для защиты от дождя и брызг полностью проклеенная конструкция часто достигает практического потолка того, что требуют условия, при меньших затратах. Правильный ответ зависит от воздействия продукта.

Вопрос: Почему нельзя просто все сварить?
Ответ: Потому что сварка требует плоской геометрии и плохо удерживает несущие соединения. В радиочастотной сварке используется плоская опорная пластина; трехмерные штампы существуют, но они дороги. А приваренный анкерный ремень может отслоиться при длительном сдвиге, когда сшитый след распределяет силу.

Вопрос: Не разрушает ли шитье гидроизоляцию?
О: Только если это сделано в неправильном порядке. Сшивание ни в коем случае не должно следовать за сваркой, поскольку при этом готовый шов пробивается. Структурная строчка сначала идет на плоские панели и заканчивается под сварной обшивкой; там, где он остается открытым, внутренний периметр герметизируется защитной лентой с горячим воздухом.

Вопрос: Почему отверстия для игл имеют большее значение в погруженной сумке, чем под дождем?
Ответ: Потому что отверстия иглы расширяются под давлением. Сшитый шов может быть водонепроницаемым в состоянии покоя и открываться, когда мешок погружается под воду или загружается.

Вопрос: Как узнать, действительно ли поставщик обладает обеими возможностями?
Ответ: Спросите, какие конкретно детали свариваются, а какие сшиваются, какова последовательность производства и что происходит с открытыми структурными швами. Фабрика, дающая оба ответа сразу и детально; торговая контора не может.

Вопрос: Что делает Sealock?
Ответ: Оба предприятия собственные, по одному и тому же стандарту — девять линий высокочастотной сварки и полноценный промышленный швейный цех. На большинстве наших изделий швейных операций больше, чем сварных, и оба проверяются при каждом запуске.

Поговорите с Фабрикой

Чтобы обсудить, какая конструкция на самом деле нужна вашему изделию — сварная, сшитая и проклеенная лентой или гибридная, которую требует большинство продуктов, — свяжитесь с Sealock по адресу:info@sealock.com.hkили +86-769-82009361. Более двадцати лет высокочастотной сварки и промышленного шитья под одной крышей, девять сварочных линий, двойное производство Китай-Вьетнам и полная процедура проверки клиента при каждой поставке.
