3000 рывков под нагрузкой: как мы проверяем ту часть сумки, которая выходит из строя первой

Третий в серии из лаборатории Sealock: тестер срока службы молнии и почему застегивание молнии без натяжения почти ничего не дает

Дунгуань, Китай — [День месяца], 2026 г.— Спросите любую фабрику по производству сумок, откуда приходят претензии по гарантии, и вы получите тот же ответ, только со вздохом. Не ткань. Не швы. Молния.

Это имеет смысл, если задуматься о том, что такое молния: единственная часть сумки с десятками движущихся компонентов, которая используется несколько раз в день, каждый день, обычно одной нетерпеливой рукой, часто когда сумка набита до предела. Все остальное в сумке лежит на месте. Молния зарабатывает на жизнь.

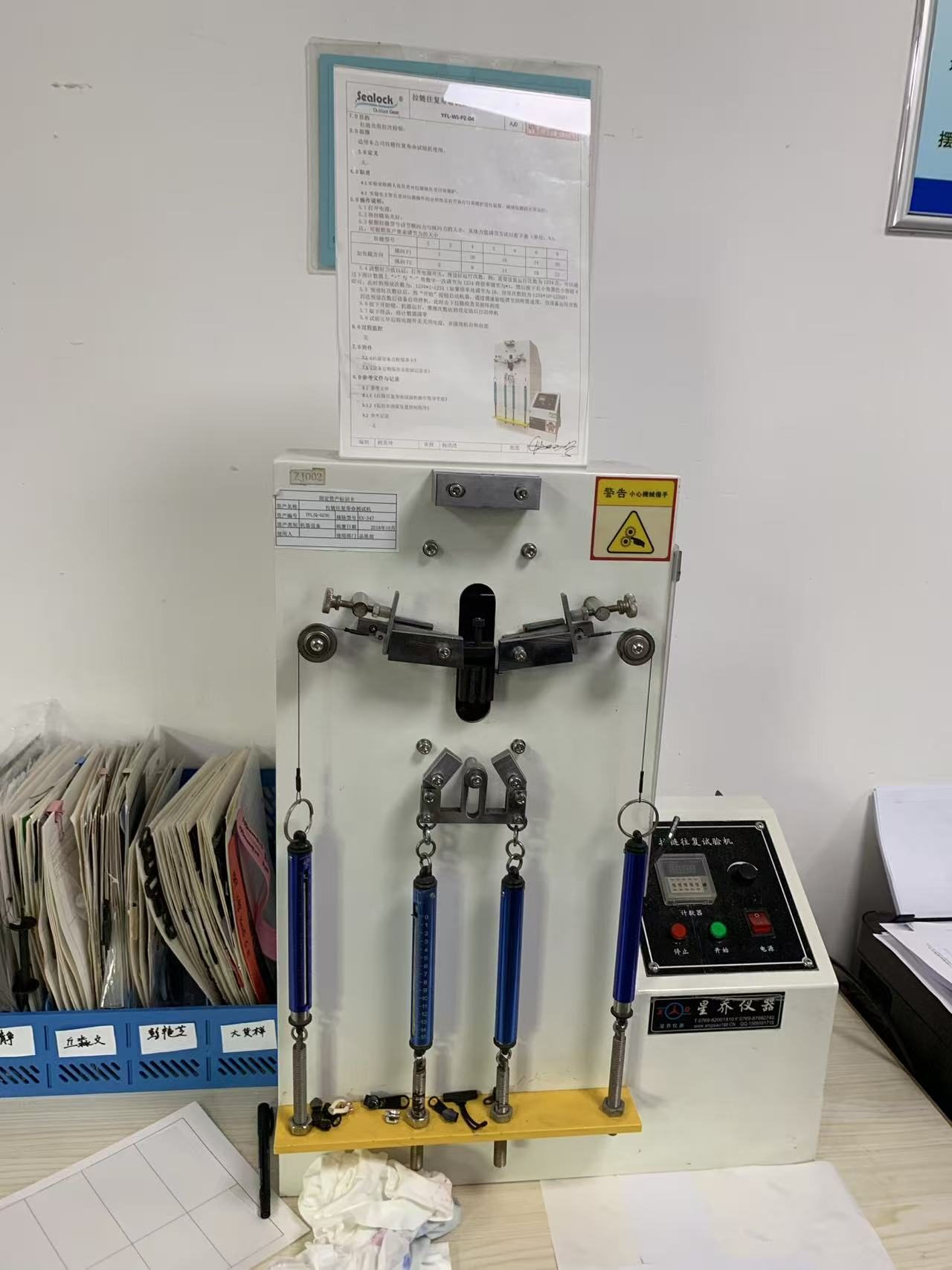

Итак, в нашей лаборатории есть машина, вся работа которой заключается в том, чтобы открывать и застегивать молнии до тех пор, пока что-нибудь не поддастся. На фотографии его счетчик установлен на 3000 циклов. Он запустит их все при измеренной нагрузке, а затем остановится сам по себе.

Ошибка большинства «тестов» на молнии

Вот что отличает настоящую проверку молнии от демонстрации:нагрузка.

Легко соорудить приспособление, которое будет перемещать бегун вперед и назад по горизонтально лежащей и расслабленной молнии. Запустите его 5000 раз, снимите на видео, поместите в брошюру. Беда в том, что ни одна молния на свете так не живет. Настоящая молния каждый раз натягивается, потому что сумка полная. Содержимое выталкивается наружу, цепь раздвигается вбок, пока вы тянете по ней ползунок, и чем сильнее набита сумка, тем хуже становится и то, и другое.

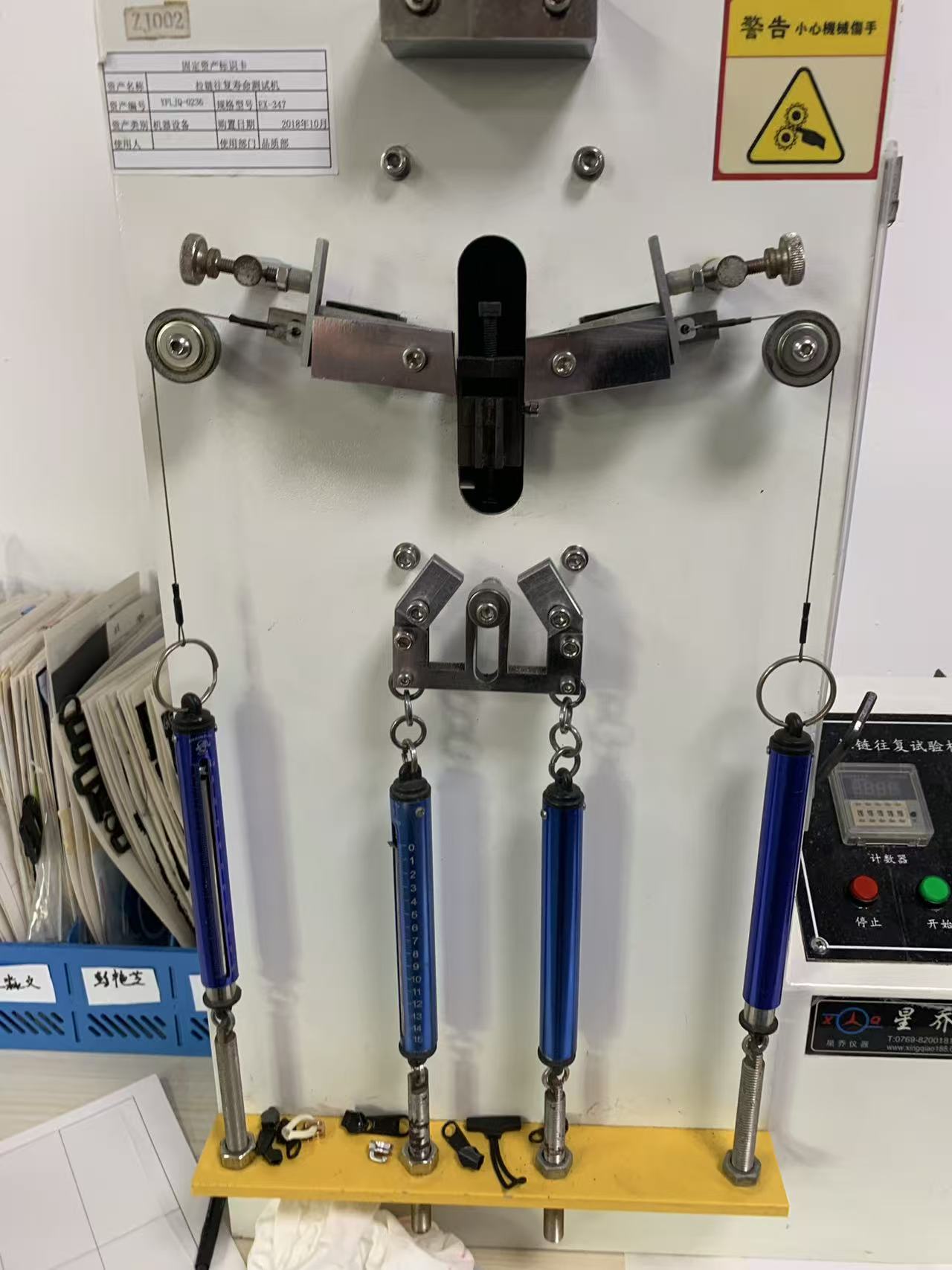

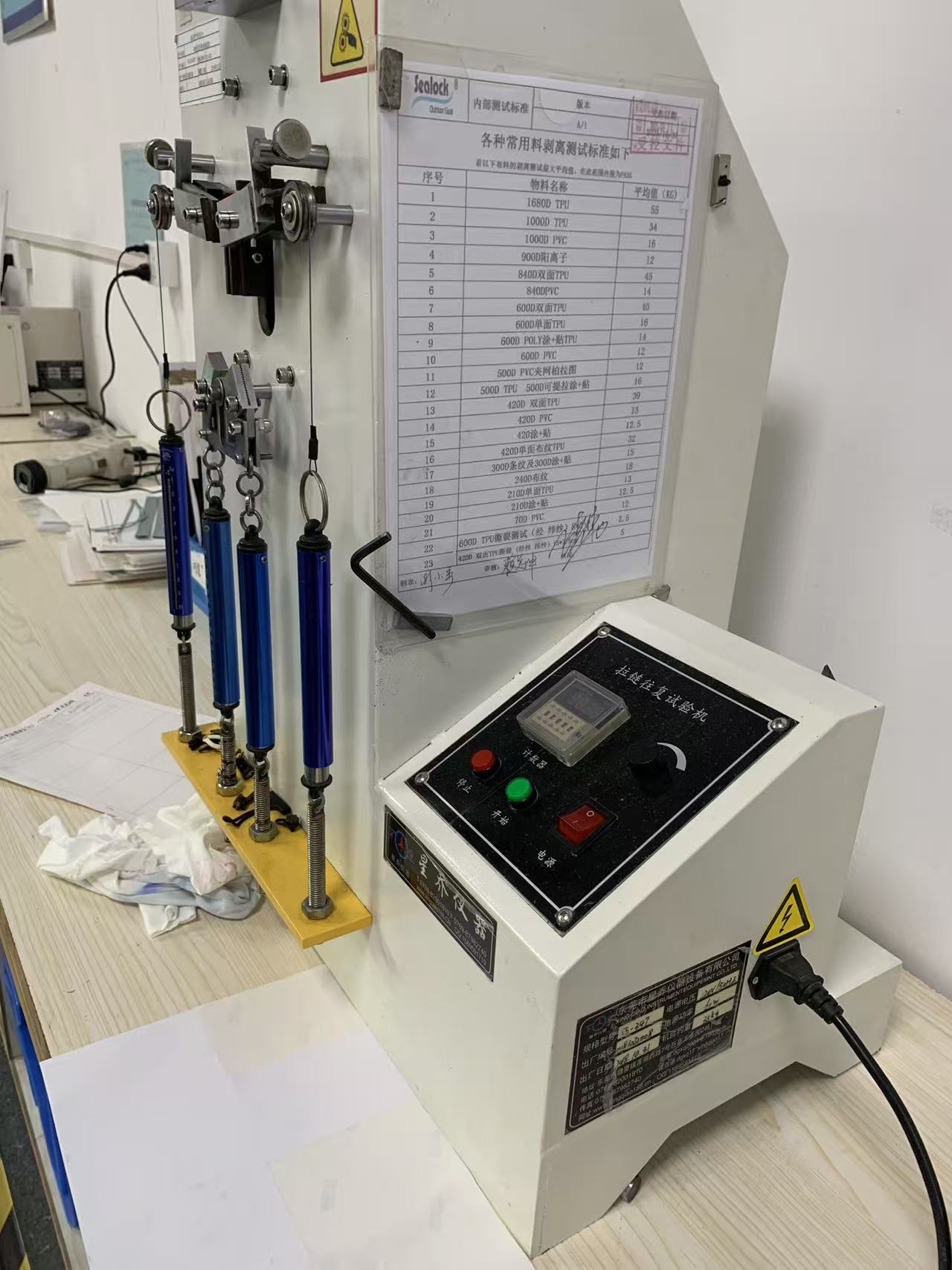

Вот почему эта машина нагружает образец сразу в двух направлениях. Боковая сила (F1) раздвигает две половинки цепи, имитируя набивной мешок, пытающийся расстегнуть собственную молнию. Продольная сила (F2) действует вдоль линии перемещения, нагружая ползунок при его перетаскивании. Четыре калиброванных пружинных датчика применяют и отображают эти силы. Только после этого машина начинает работать.

Разница не академическая. Застежка-молния, работающая в незагруженном состоянии, будет успешно работать десятки тысяч циклов и ни о чем вам не скажет. Та же застежка-молния, работающая под боковой нагрузкой, покажет вам, как именно она может выйти из строя в полевых условиях: зубцы, которые начинают расходиться за бегунком, бегунок, который расширяется и перестает фиксировать цепь, язычок, который устает при прикреплении, лента, которая отрывается от того места, где она закреплена.

Грузы не угадываются — они рассортированы по размерам застежек-молний.

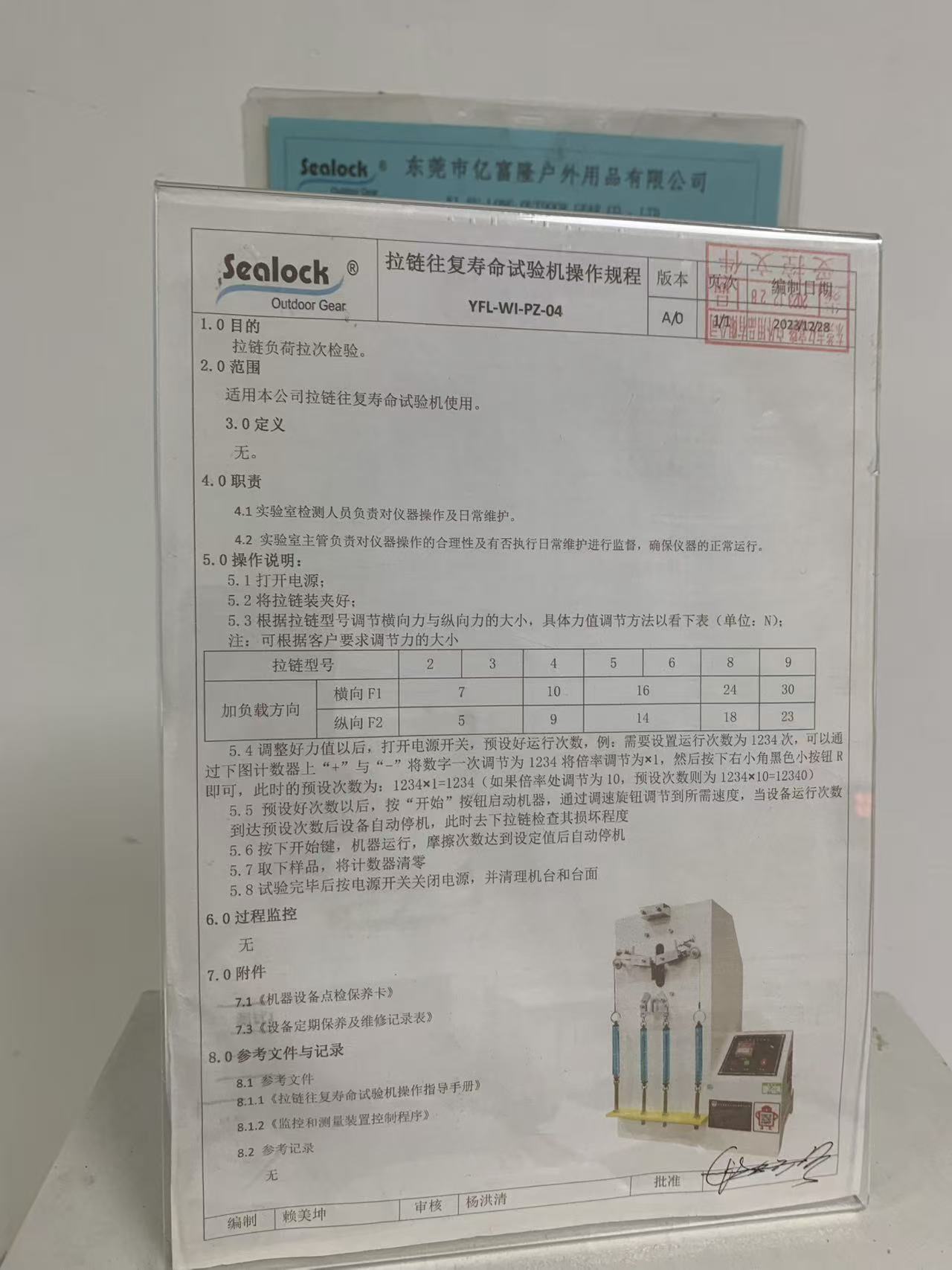

Машина выполняет контролируемую процедуру YFL-WI-PZ-04, версия A/0, и сердцем этого документа является небольшая таблица. Он устанавливает боковую силу (F1) и продольную силу (F2) в ньютонах для каждого калибра молнии, поскольку молния №3 на сумке для документов и молния №9 на прочной спортивной сумке не подлежат испытаниям при одной и той же нагрузке:

• Размер 2–3:F1 7 Н, F2 5 Н
• Размер 4:F1 10 Н, F2 9 Н
• Размер 5–6:F1 16 Н, F2 14 Н
• Размер 8:F1 24 С, F2 18 С
• Размер 9:F1 30 Н, F2 23 Н

В этом столе стоит отметить две вещи. Во-первых, нагрузка масштабируется вместе с застежкой-молнией, поэтому испытание является пропорциональным, а не универсальным — ожидается, что более тяжелая цепь выдержит больше нагрузки, и ее испытывают как таковую. Во-вторых, в процедуре есть явное примечание:Значения силы могут быть скорректированы в соответствии с требованиями заказчика.Если собственная спецификация бренда требует другой нагрузки или более тяжелой, поскольку их конечное использование жесткое, на машине устанавливается их номер, а не наш. Стандартом дома должен быть пол, а не потолок.

Как на самом деле проходит пробежка

Процедура достаточно короткая, чтобы ее можно было прочитать за минуту, что является признаком того, что тест скорее запускают, чем им восхищаются:

• Включите питание и застегните молнию в приспособлении.
• Установите боковые и продольные силы в соответствии с таблицей для данного размера молнии или в соответствии со спецификациями клиента.

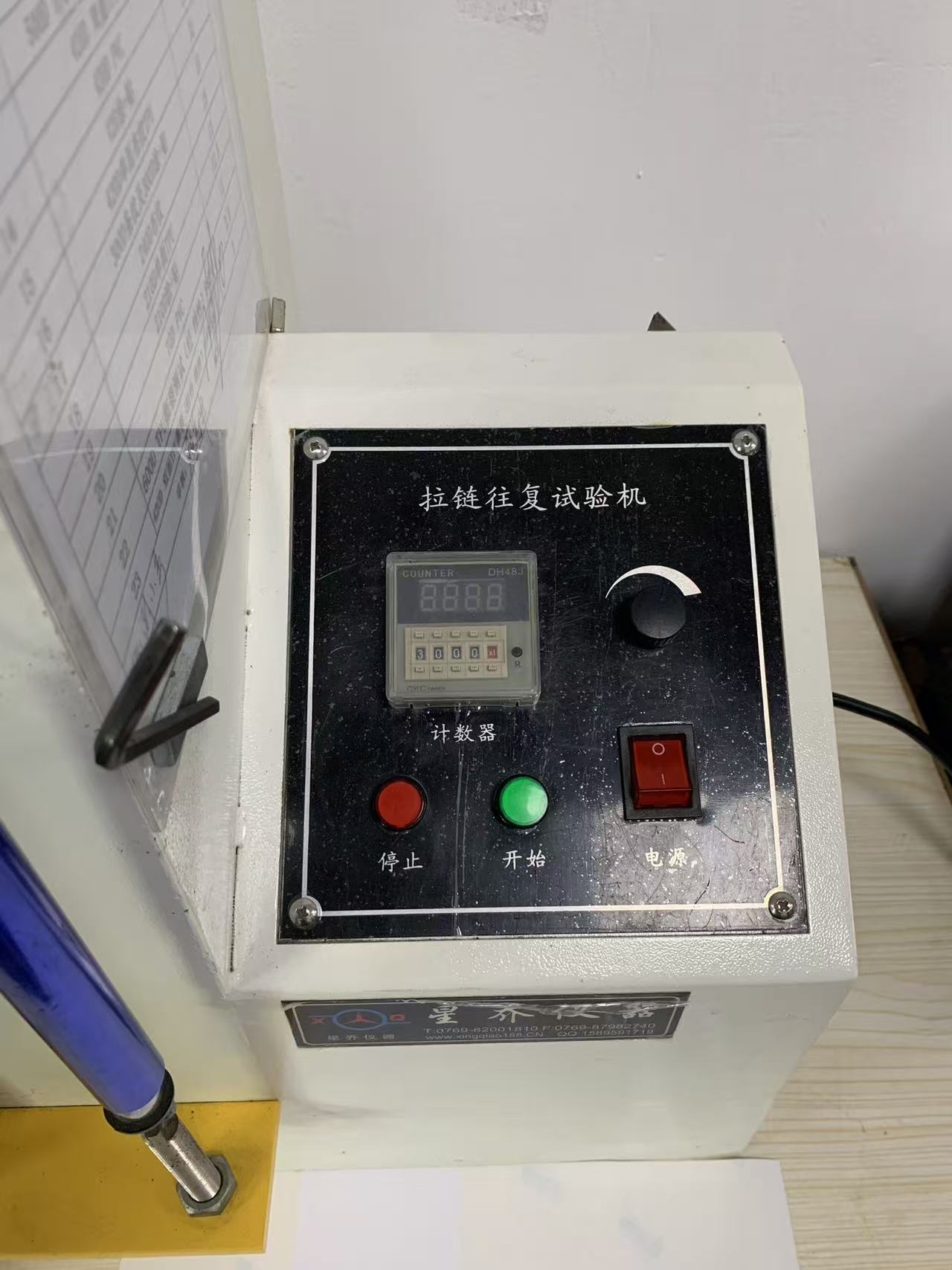

• Установите счетчик циклов, используя его множитель: 1234 при ×1 составляет 1234 цикла; та же настройка при ×10 равна 12 340. Это маленькая механическая деталь, которая испортила не одно испытание на нескольких заводах, и именно поэтому она прописана в документе, а не оставлена ​​в памяти.
• Нажмите старт и установите скорость на циферблате. Машина работает циклично и автоматически останавливается, когда достигает заданного количества.
• Снимите молнию и осмотрите повреждения — это реальный результат, а не факт, что она сохранилась.
• Обнулите счетчик, выключите питание, очистите машину и стол.

Последняя строка выглядит как ведение домашнего хозяйства. Это не просто ведение домашнего хозяйства: если счетчик не обнулен, то тест следующего человека на 3000 циклов незаметно превращается в тест на 300 циклов.

Почему это важнее для водонепроницаемого снаряжения, чем для багажа

Стандартная нейлоновая молния-молния прощает ошибки. Водонепроницаемые и воздухонепроницаемые молнии, которые мы привариваем к сухим сумкам и холодильникам, не работают, и причины носят структурный характер.

Они более жесткие по конструкции: плотное зацепление зубьев с покрытием, которое не пропускает воду и холодный воздух, делает их тяжелыми для вытягивания. Это сопротивление означает, что каждый цикл передает на бегунок, ленту и язычок больше силы, чем когда-либо могла бы передать молния с мягкой катушкой. Они также имеют полимерное покрытие на ленте, а покрытие может треснуть в месте сгиба или в точке напряжения после достаточного количества циклов — и трещина в покрытии водонепроницаемой молнии — это не косметическая проблема, а утечка. Наконец, в наших продуктах лента-молния обычно приварена непосредственно к корпусу, поэтому граница между движущимся компонентом и герметичной конструкцией сама по себе является местом, которое должно выдерживать усталость.

Все это означает, что честная версия утверждения о водонепроницаемой молнии — это не «она герметично закрывается». Это «он все еще запечатывается после того, как его несколько раз открывали мокрой рукой». Единственный способ узнать это перед отправкой — это покатать его под нагрузкой, а затем пойти посмотреть.

Что мы ищем, когда оно останавливается

Количество циклов — это настройка; последующий осмотр является результатом. На готовом образце мы проверяем, по-прежнему ли цепь полностью закрывается и фиксируется за ползунком, расширился ли ползун или начал проскальзывать, не деформировались ли зубцы и не оторвались от ленты, целы ли язычок и его крепление и — для водонепроницаемых цепей с покрытием — нет ли трещин или износа покрытия вдоль линии сгиба, где проходит ползун.

Неисправность здесь не означает автоматически бракованную молнию. Часто речь идет о технических характеристиках: более тяжелый размер сумки, которая будет перегружена, другой тип бегунка или замка, усиление на концевом упоре, где концентрируется нагрузка, или изменение конструкции, которое в первую очередь не позволяет молнии быть частью сумки, несущей нагрузку. Чего никогда не должно быть, так это открытия, сделанного клиентом.

Зарегистрировано, откалибровано и специально скучно

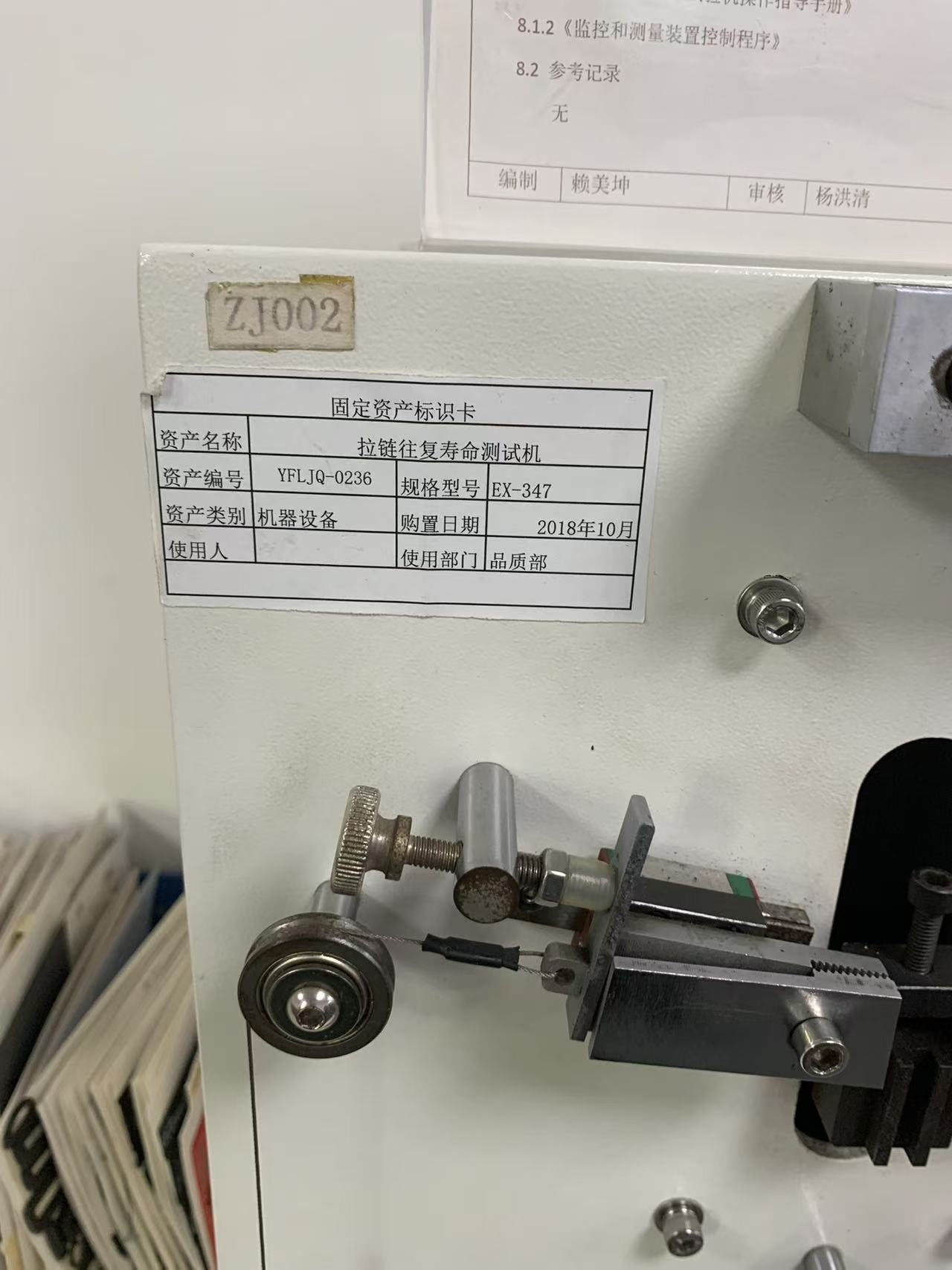

Как и другие инструменты этой серии, этот инструмент имеет на своем корпусе всю документацию: карточку актива, идентифицирующую его как актив компании YFLJQ-0236, модель EX-347, купленную в октябре 2018 года и переданную отделу качества, а также идентификационный номер машины — ZJ002, нанесенный по трафарету на панели. Рядом с ним находится калибровочная этикетка, откалиброванная в декабре 2025 года, повторная калибровка должна состояться в декабре 2026 года.

Эта комбинация — указанный владелец, документированная процедура, таблица нагрузок с реальными числами и внешняя калибровка по запланированному циклу — позволяет такому предложению, как «эта застежка-молния выдержала 3000 циклов при поперечной нагрузке 16 Н», что-то значить для инженера заказчика. Без него то же предложение представляет собой просто красивое круглое число.

Еще один лист на стене

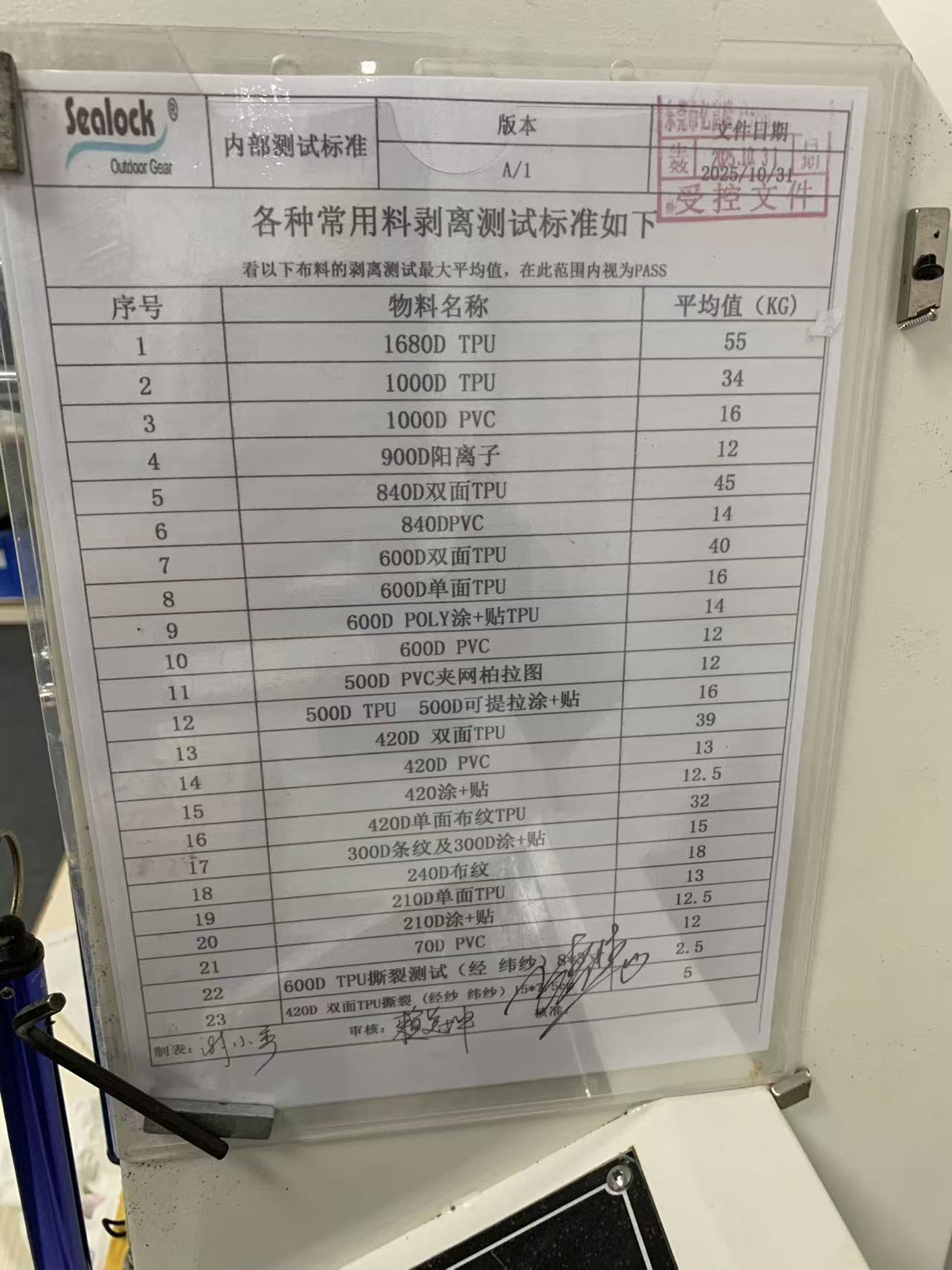

Если вы посмотрите на эту машину на фотографиях, рядом с ней установлен еще один контролируемый документ: внутренний стандарт испытаний, в котором перечислены приемочные значения (в килограммах) прочности на отслаивание и прочность сцепления более чем двадцати материалов, которые мы обычно используем — ТПУ 1680D, двухсторонний ТПУ 840D, односторонний и двусторонний ТПУ 600D, ПВХ и ламинаты с покрытием, каждый из которых имеет свой собственный порог прохождения, а также критерии прочности на разрыв внизу. Он принадлежит другому инструменту, и ему посвящена следующая статья этой серии.

Но здесь стоит отметить это, потому что это отвечает на вопрос, который люди редко задают фабрике:какое число считается пропуском?Тестирование — это только половина контроля качества. Другая половина — это написать критерии приемлемости с контролем изменений — чтобы результат сравнивался с чем-то заранее согласованным, а не с тем, на что надеялся человек, владеющий образцом.

О силоке

Компания Sealock (Dongguan Yifulong Outdoor Products Co., Ltd.), основанная в 2003 году, является производителем водонепроницаемых сумок, сваренных высокочастотной сваркой, сумок-холодильников с мягкими стенками и надувных водяных приспособлений с производственными базами в Дунгуане, Китай, и Хошимине, Вьетнам. Компания управляет собственной испытательной лабораторией с зарегистрированными, откалиброванными снаружи приборами, контролируемыми рабочими процедурами и документированными внутренними стандартами приемки, обеспечивающими утверждение материалов, разработку продукции и контроль качества продукции для программ OEM и ODM по всему миру. Ее системы и сертификаты включают ISO 9001, BSCI, SMETA и GRS.

Деловой контакт: info@sealock.com.hk
