Число, которое определяет, является ли сварной шов сварным швом

Четвертый в серии из лаборатории Sealock: прибор для испытания на растяжение и отслаивание — и реальный отчет с реальными цифрами за утро вторника в июне.

Дунгуань, Китай — [День месяца], 2026 г.— Все, что создает эта компания, основано на одном утверждении: два куска ткани с покрытием, сваренные вместе высокочастотной сваркой, будут вести себя как единый кусок материала на протяжении всего срока службы изделия. Каждый сухой мешок, каждый холодильник, каждый надувной буй — это утверждение, повторяемое несколько сотен раз вокруг шва.

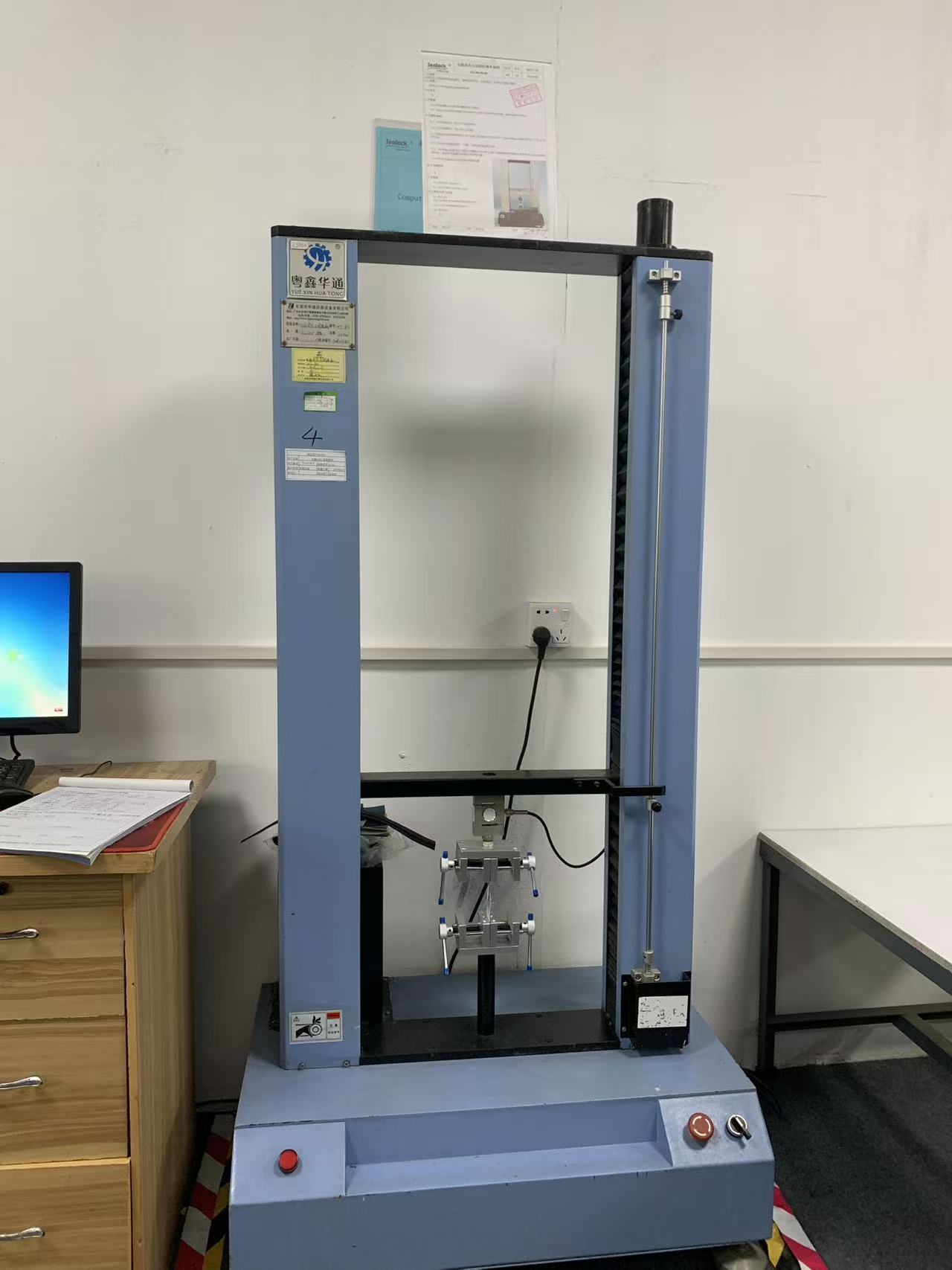

Это утверждение, которое невозможно проверить, посмотрев. Идеальный сварной шов и краевой сварной шов снаружи выглядят одинаково — разница проявляется только через несколько месяцев, когда краевой сварной шов начинает отслаиваться в руках клиента. Вот почему существует машина, описанная в этой статье, и почему из всего, что есть в нашей лаборатории, именно она самым прямым образом измеряет, работает ли наш основной процесс.

Он разрывает сварной шов и сообщает вам, как сильно ему пришлось приложить усилия.

Что на самом деле измеряет прочность отшелушивания

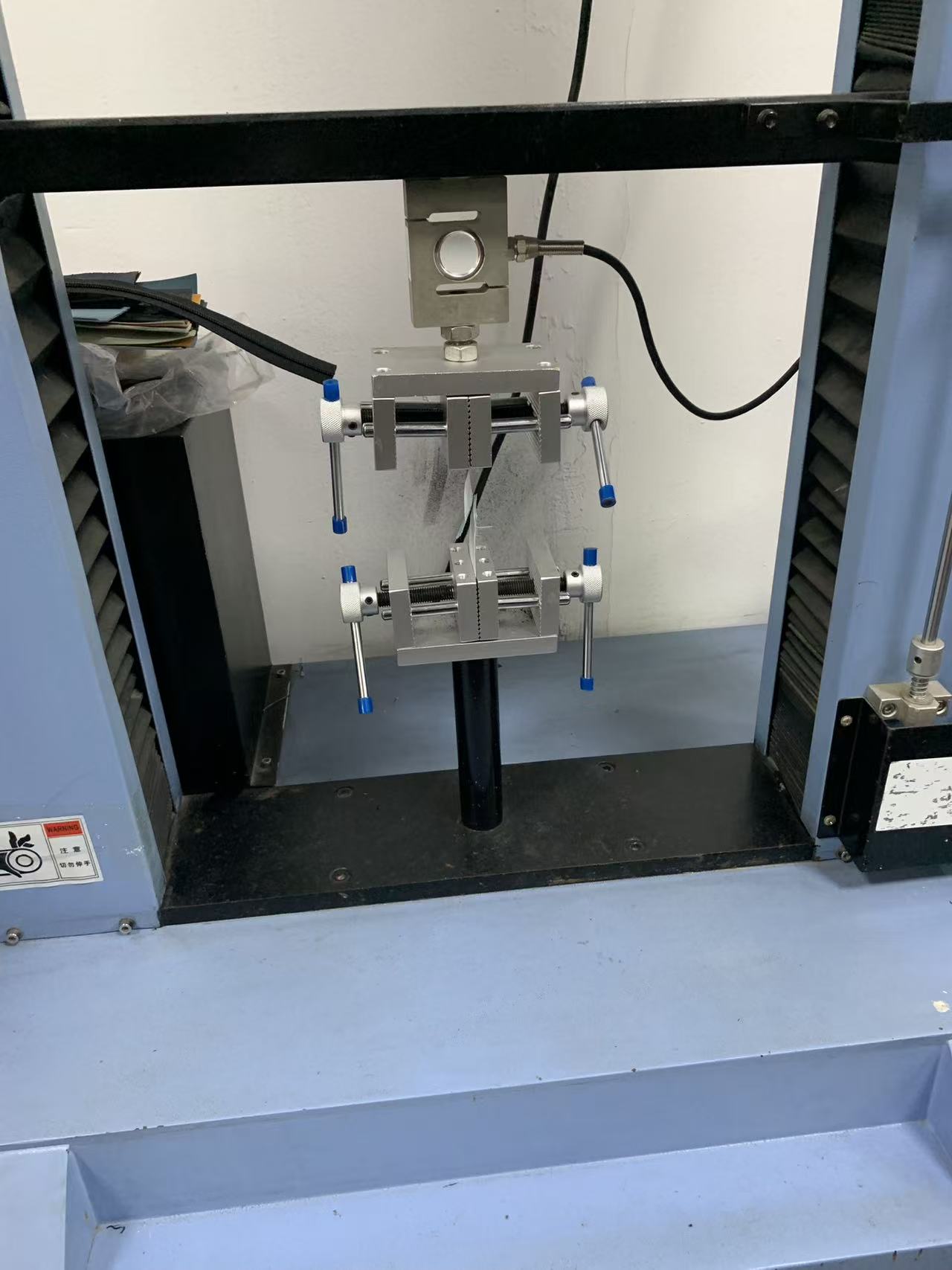

Возьмите сварной или ламинированный образец, зажмите два слоя противоположными губками и раздвиньте их с контролируемой скоростью. Тензодатчик непрерывно регистрирует требуемую силу на всей длине разделения. Эта сила — в килограммах-силах или ньютонах на миллиметр ширины — представляет собой прочность на отслаивание, и это самое честное число, характеризующее качество соединения.

Для нас это важно в двух разных местах. Во-первых, это сам сварной шов: насколько сильно высокочастотный сварной шов спаял две панели. Слегка остывший сварной шов выглядит нормально и рано отслаивается; именно этот тест выявляет это до того, как он станет производственной партией. Второй — это собственная конструкция материала: ткани с покрытием и ламинированные ткани сами по себе представляют собой склеенные узлы — покрытие или пленка, приклеенные к основной ткани — и если этот ламинат расслаивается, ткань разрушается изнутри независимо от того, насколько хорошо мы ее сварили. Оба проходят здесь тестирование, и оба должны его пройти.

Одна и та же машина также выполняет испытания на растяжение и разрыв, поэтому ее приспособления меняются в зависимости от того, что в них зажато. Но очистка — это тест, который наиболее прямо говорит о том, чем эта фабрика зарабатывает на жизнь.

Реальный отчет, от 10:09 во вторник утром.

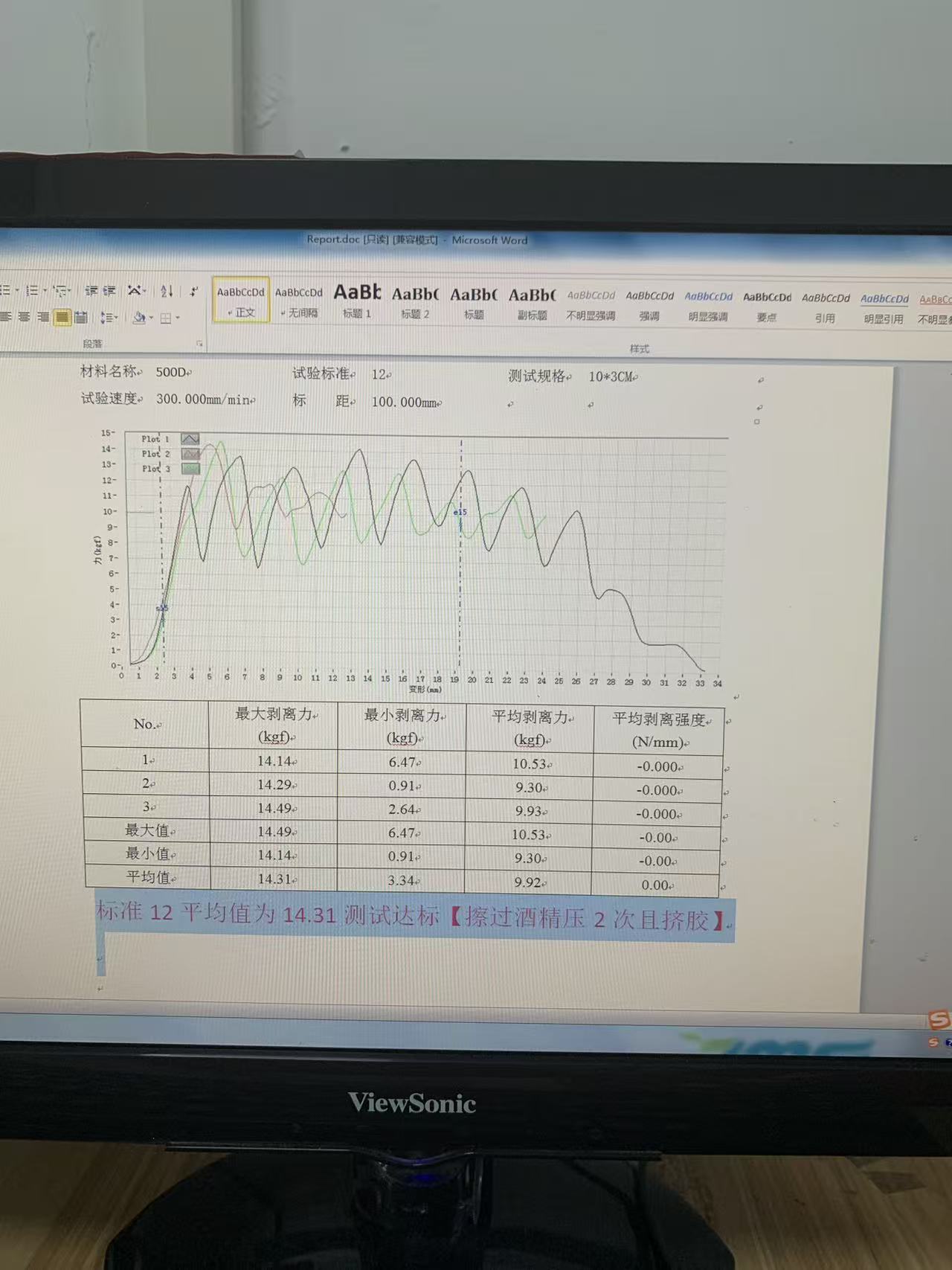

Вместо того, чтобы описывать это абстрактно, вот реальный опыт нашей лаборатории, датированный 10 июня 2026 года в 10:09, с материалом 500D для клиентской программы.

Параметры испытаний: размер образца 10 × 3 см, расчетная длина 100 мм, скорость испытания 300 мм/мин. Было протестировано три образца, а не один, потому что результат одного отслаивания практически бессмысленен.

Результаты в килограммах-силах:

• Образец 1:макс 14,14, мин 6,47, средний 10,53
• Образец 2:макс 14,29, мин 0,91, в среднем 9,30
• Образец 3:макс 14,49, мин 2,64, среднее 9,93
• Через три:наивысший максимум 14,49, среднее максимумов 14,31, среднее средних 9,92

И затем важная строка, написанная оператором внизу отчета:против стандартного значения 12 средний показатель составляет 14,31 — тест пройден.

Тот «стандарт 12» не придумывается на месте. Он исходит из внутреннего стандарта приемки с контролем изменений, о котором мы упоминали в конце последней статьи этой серии: таблица, в которой указана минимально допустимая величина отслаивания для каждого материала, который мы обычно используем — ТПУ 1680D, двухсторонний ТПУ 840D, односторонний и двусторонний ТПУ 600D, ПВХ и ламинаты с покрытием, каждый из которых имеет свой собственный номер. Тест дает результат; стандарт решает, является ли этот результат хорошим. Весь смысл в том, чтобы записать и то, и другое до теста, а не после него.

Почему кривая неровная и почему это самое интересное

Посмотрите на кривые силы в этом отчете, и вы не увидите плавной линии. Вы увидите пилообразную форму — сила поднимается примерно до 14, падает обратно до 7, снова поднимается снова и снова по всей длине образца, прежде чем, наконец, затихнуть в конце.

Эта форма не является шумом и не является неисправностью машины. Вот как на самом деле выглядит пилинг. Облигация не погашается равномерно; он проявляется серией небольших прогрессирующих сбоев, каждый из которых требует применения силы для инициирования, а затем кратковременного облегчения по мере распространения. Пики — это места, где связь сопротивлялась; впадины - это места, где секция отпускается.

Именно поэтому в отчете фиксируются максимум, минимум и среднее значение для каждого образца. Максимум говорит о лучшем случае облигации. Среднее значение говорит о его типичном поведении по всей кожуре. А минимум — обратите внимание на образец 2, где сила упала до 0,91 кгс — указывает на худшее место в этом образце, и это число, о котором пессимист должен больше всего заботиться, потому что связь разрушается там, где она самая слабая, а не там, где она самая сильная.

Три образца, три набора этих фигурок и эталон для их сравнения. Это результат. Одна цифра из одного экземпляра – это анекдот.

Скобка в конце отчета

В этом отчете есть деталь, которую стоит упомянуть, потому что она кое-что говорит о том, как думает эта лаборатория. После принятия решения о проходе оператор записывал в скобках способ подготовки образца: протер спиртом, двукратное нажатие, с выдавливанием клея.

Другими словами, результат не записывается как свойство только материала. Он зарегистрирован как собственностьэтот материал, скрепленный таким образом. Прочность на отслаивание всегда зависит от процесса — чистоты поверхности, давления, выдержки, количества нанесенного клея — и числа, которое не говорит о том, какой процесс произвел его, и его невозможно воспроизвести или оспорить. Написание препарата рядом с результатом превращает измерение в доказательство.

Непривлекательные условия, при которых номер действителен

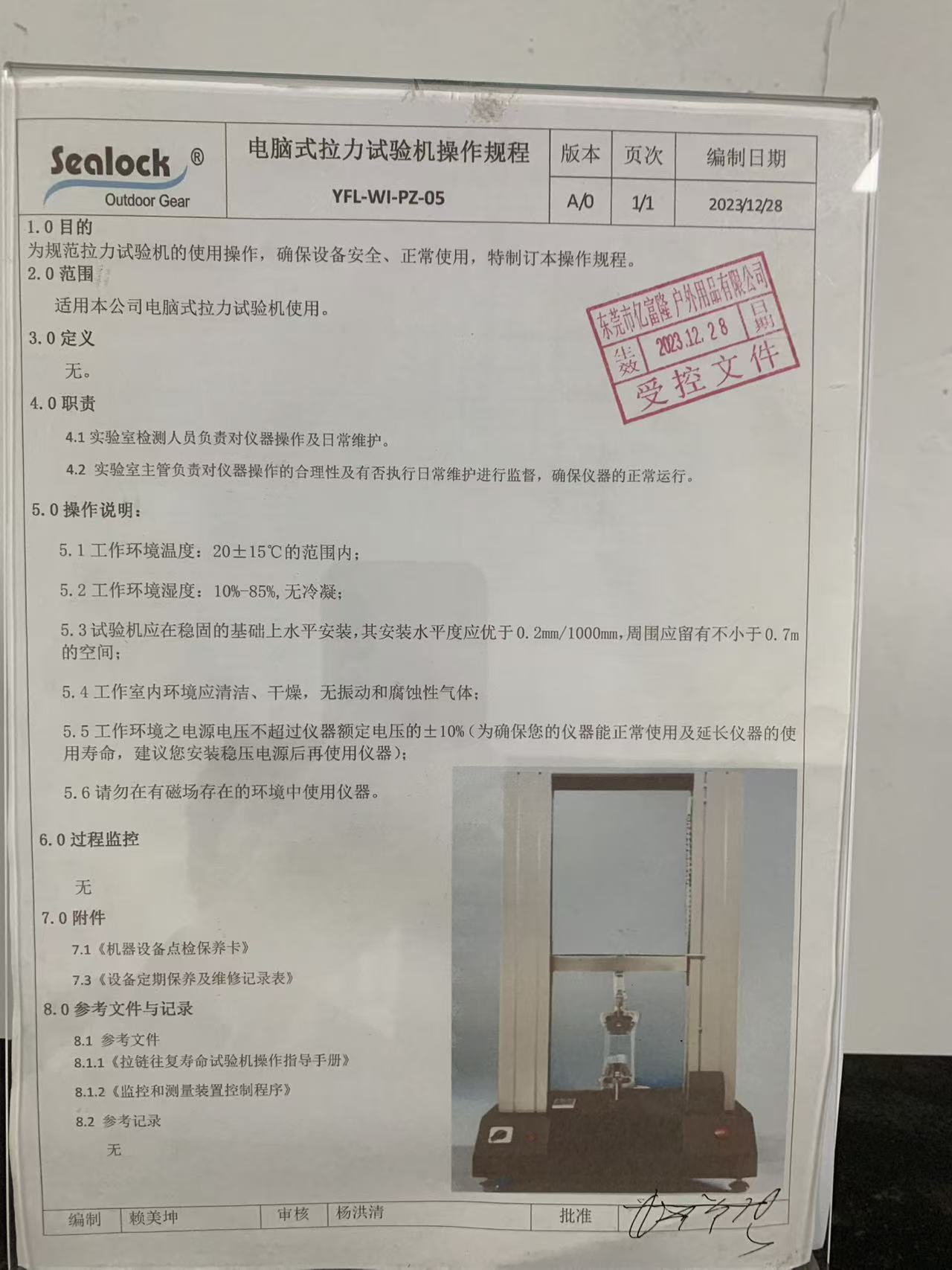

Этот прибор выполняет контролируемую процедуру YFL-WI-PZ-05, версия A/0, и в отличие от других процедур этой серии, большая часть ее вообще не связана с кнопками. Речь идет о комнате:

• Температура окружающей среды 20 ± 15 °С, влажность 10–85 %, без конденсации. Полимеры чувствительны к температуре; один и тот же сварной шов, испытанный в холодном и горячем состоянии, не даст одинакового числа.
• Устанавливается по уровню на устойчивом фундаменте с уровнем ровности не менее 0,2 мм на 1000 мм и свободным пространством не менее 0,7 м вокруг машины.
• Чистое, сухое помещение без вибрации и агрессивных газов.
• Напряжение питания в пределах ±10 % номинального значения, рекомендуется использовать стабилизатор напряжения.
• Не эксплуатировать вблизи магнитных полей.

Все это не гламурно и все это несущее. Неровная растянутая рама создает внеосевую нагрузку. Тензодатчик подавал нестабильные изменения мощности. Вибрация добавляет шум к считываемому сигналу с точностью до двух десятичных знаков. Причина, по которой эти положения находятся в контролируемом документе, а не в чьей-то голове, заключается в том, что они невидимы: ничто в плохом прочтении не выглядит плохим.

Зарегистрировано, откалибровано и отслеживается

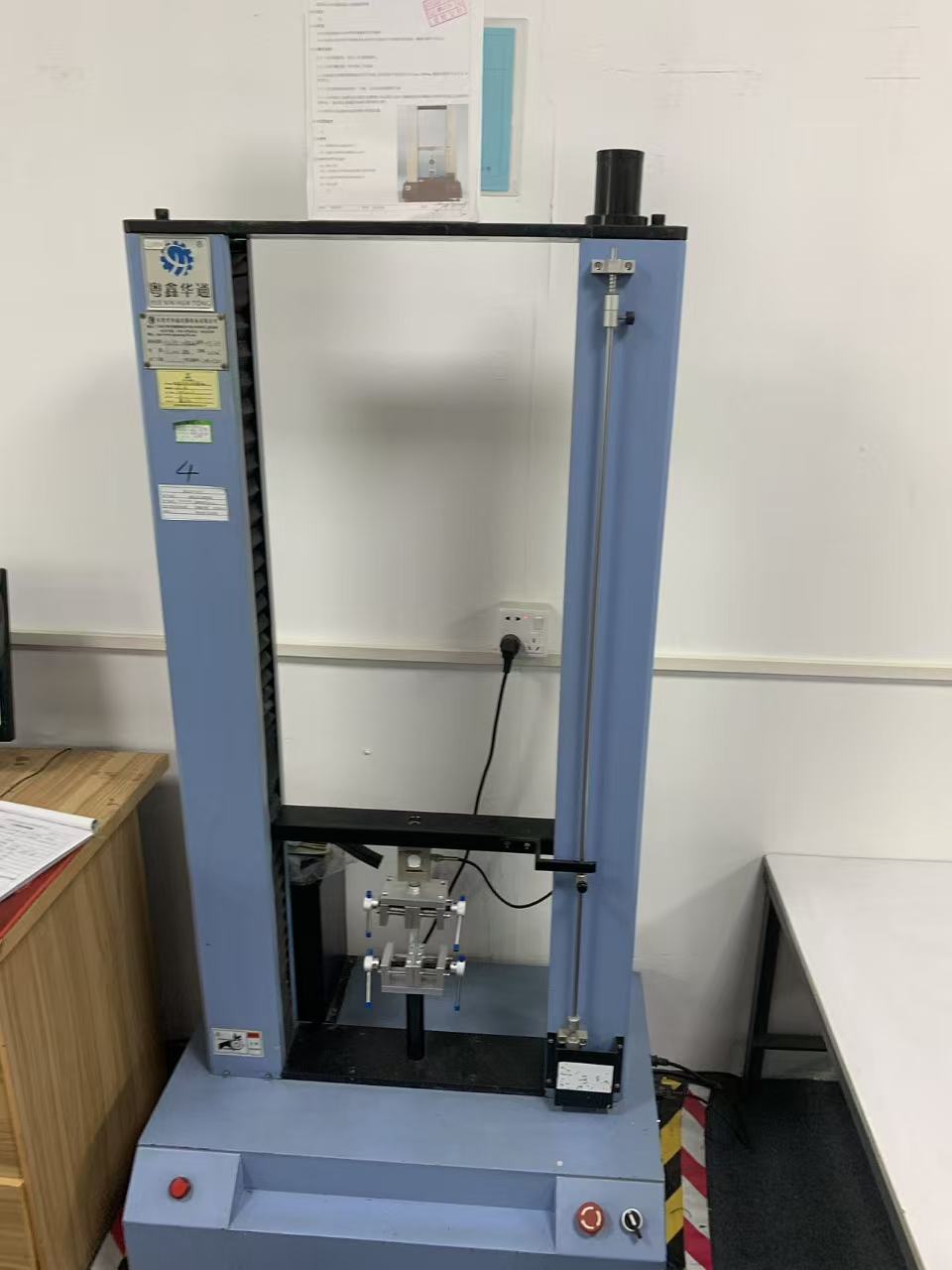

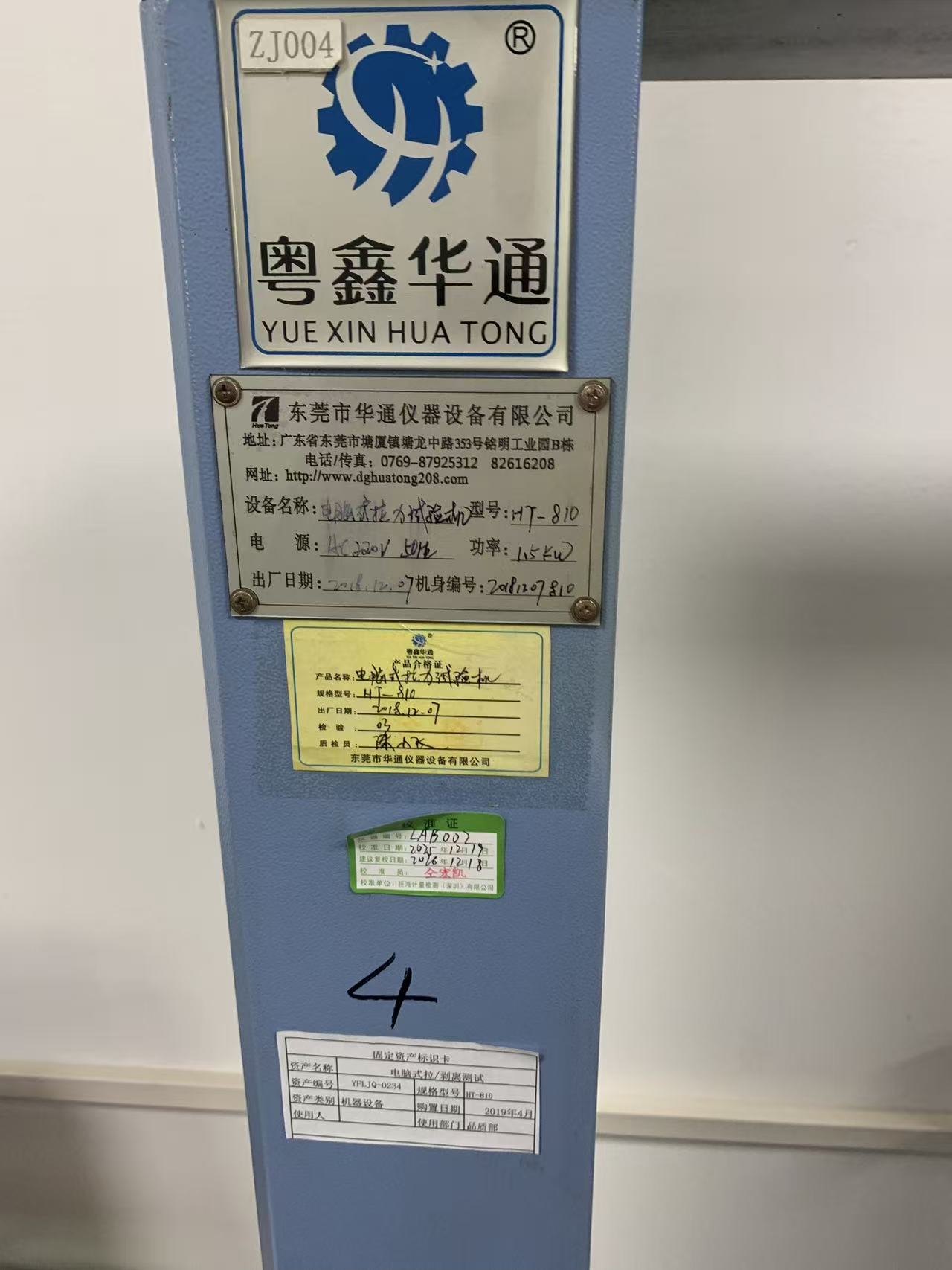

Колонка этой машины несет в себе всю свою историю в этикетках. Паспортная табличка производителя: модель HT-810, переменный ток 220 В/50 Гц, 1,5 кВт, дата выпуска 7 декабря 2018 г., с указанием серийного номера. Рядом сертификат производителя. Карточка актива, в которой он зарегистрирован как актив компании YFLJQ-0234, приобретена в апреле 2019 года и передана отделу качества. Идентификатор машины — ZJ004 — и номер лабораторного прибора LAB-002. И калибровочная этикетка: калибровано 19 декабря 2025 г., срок повторной калибровки — 18 декабря 2026 г.

Для результата отслаивания это имеет большее значение, чем для любого другого теста в лаборатории, поскольку прочность на отслаивание – это число, на которое будет ориентироваться клиент. Это касается решений по одобрению материалов, переговоров с поставщиками и того, будет ли отгружена производственная партия. «14,31 кгс» имеет вес только в том случае, если тензодатчик, который его произвел, был проверен по эталону кем-то за пределами этого здания, по графику и с сертификатом. В противном случае это число, которое машина хотела показать в тот день.

Что мы на самом деле с этим делаем

Изо дня в день эта машина отвечает на вопросы, которые в противном случае можно было бы решить путем спора:

• Одобрение материала.Фабрика предлагает новую ткань с покрытием или более дешевый эквивалент. Соответствует ли его ламинирование нашему стандарту для этой конструкции или оно расслаивается ниже линии?
• Проверка процесса.После изменения параметров сварки, инструмента или метода склеивания соединение по-прежнему отслаивается выше приемочного значения? Именно так изменение процесса получает одобрение, а не надежду.
• Проверка входных партий.Приходит партия знакомого материала. Соответствует ли он утвержденному стандарту или что-то незаметно изменилось в разработке?
• Спецификации заказчика.Когда бренд предъявляет собственные требования к очистке, мы проверяем их количество и сообщаем об этом.
• Расследование провала.Когда что-то идет не так, именно здесь вы узнаете, была ли связь слабой или дизайн требовал слишком многого.

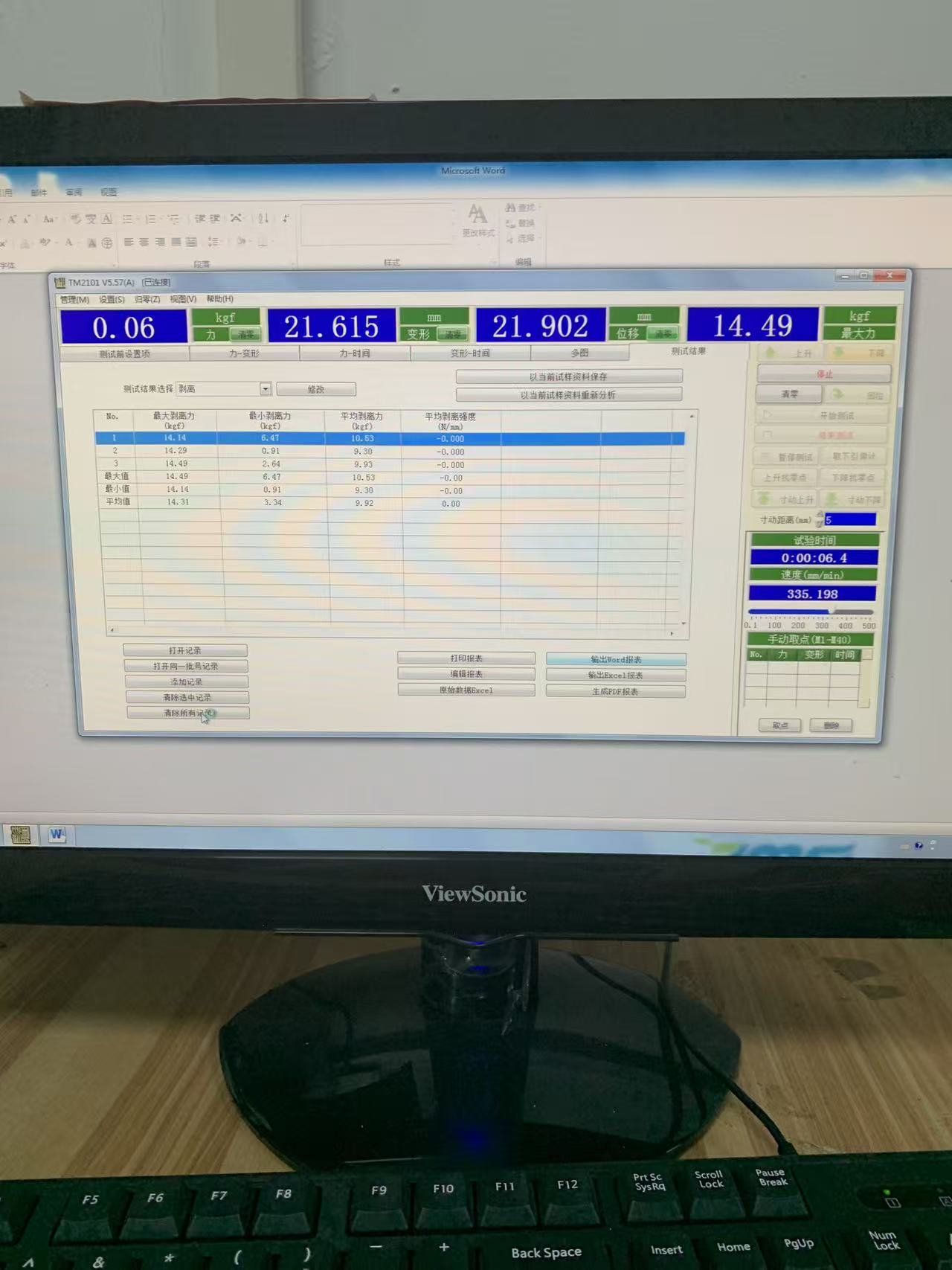

Отчеты экспортируются в Word, Excel или PDF прямо из программного обеспечения. Это означает, что, когда клиент запрашивает данные, лежащие в основе претензии, ответом является файл, а не подтверждение.

Далее в этой серии: стандартная коробка для подбора цвета источника света и удивительно сложный вопрос о том, имеют ли два предмета одинаковый цвет.
