Руководство для менеджера по снабжению по аудиту: выявление фатальных дефектов радиочастотной сварки в OEM-производстве

Управляющее резюме

Для руководителей цепочек поставок, закупающих высокоэффективное водонепроницаемое снаряжение, медицинские баллоны или тактическое снаряжение, обнаружение производственного дефекта после того, как контейнер покинул азиатский порт, является катастрофическим финансовым событием. В отличие оттрадиционные методы кройки и шитьяРадиочастотная (РЧ) сварка требует предельной точности в инструментах, напряжении и термодинамическом контроле. Когда некачественные фабрики пытаются масштабировать производство без строгих протоколов обеспечения качества (QA), результатом становятся сбои на местах, нарушение целостности продукции и массовые отзывы продукции. В этом техническом руководстве описаны три наиболее распространенных и фатальных дефекта радиочастотной сварки, а менеджеры по снабжению получают знания для проверки потенциальных OEM-партнеров и устранения рисков в цепочке поставок.

Дефект 1: «Холодная сварка» (неполный молекулярный синтез)

Деловой риск:Холодная сварка — самый обманчивый и опасный дефект в радиочастотном производстве. При поверхностном заводском осмотре шов выглядит визуально неповрежденным, однако полимеры на самом деле не сплавились на молекулярном уровне. При эксплуатационном напряжении или небольшом внутреннем давлении шов просто разлетается.

Визуальная идентификация и причины:

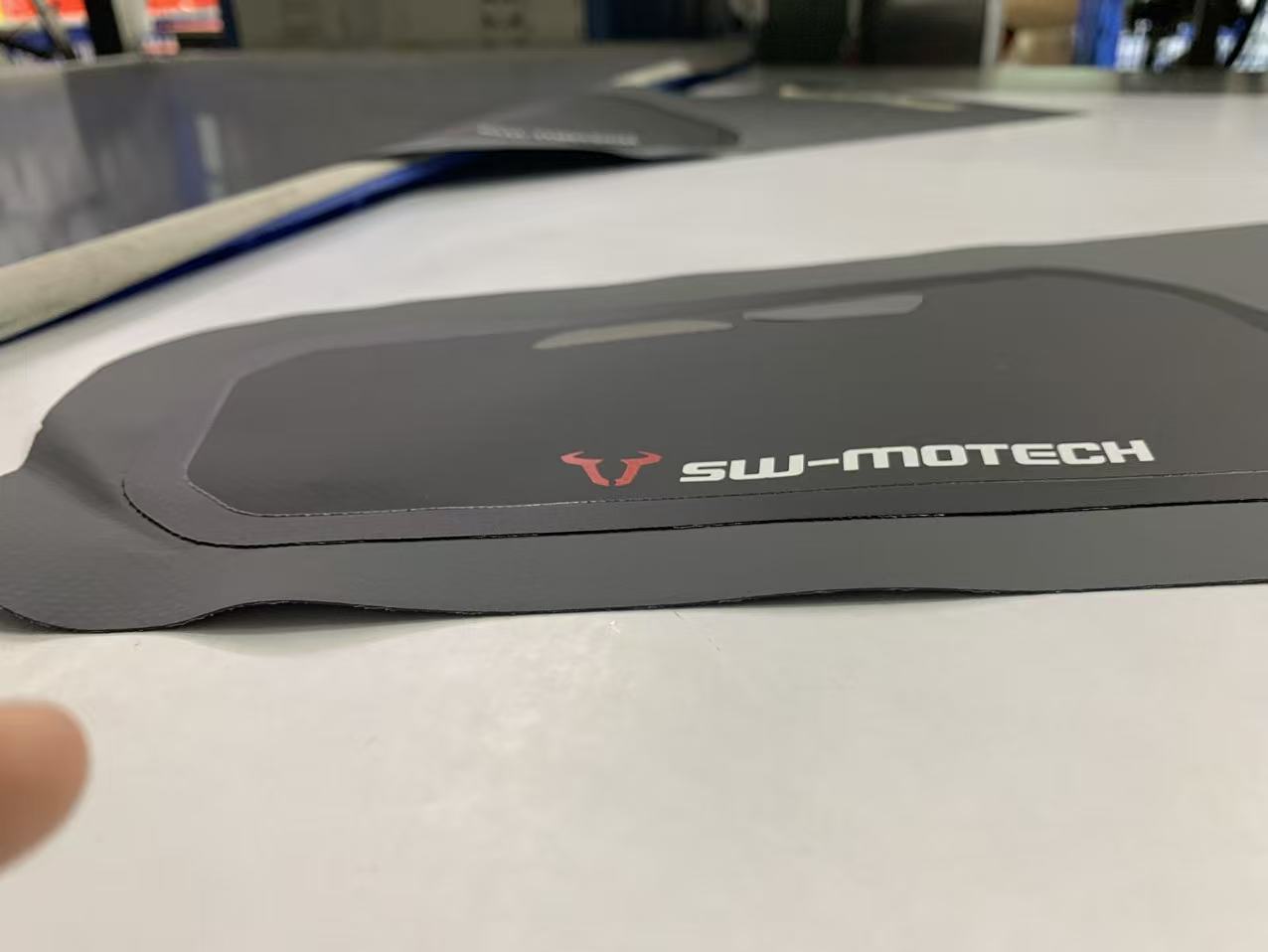

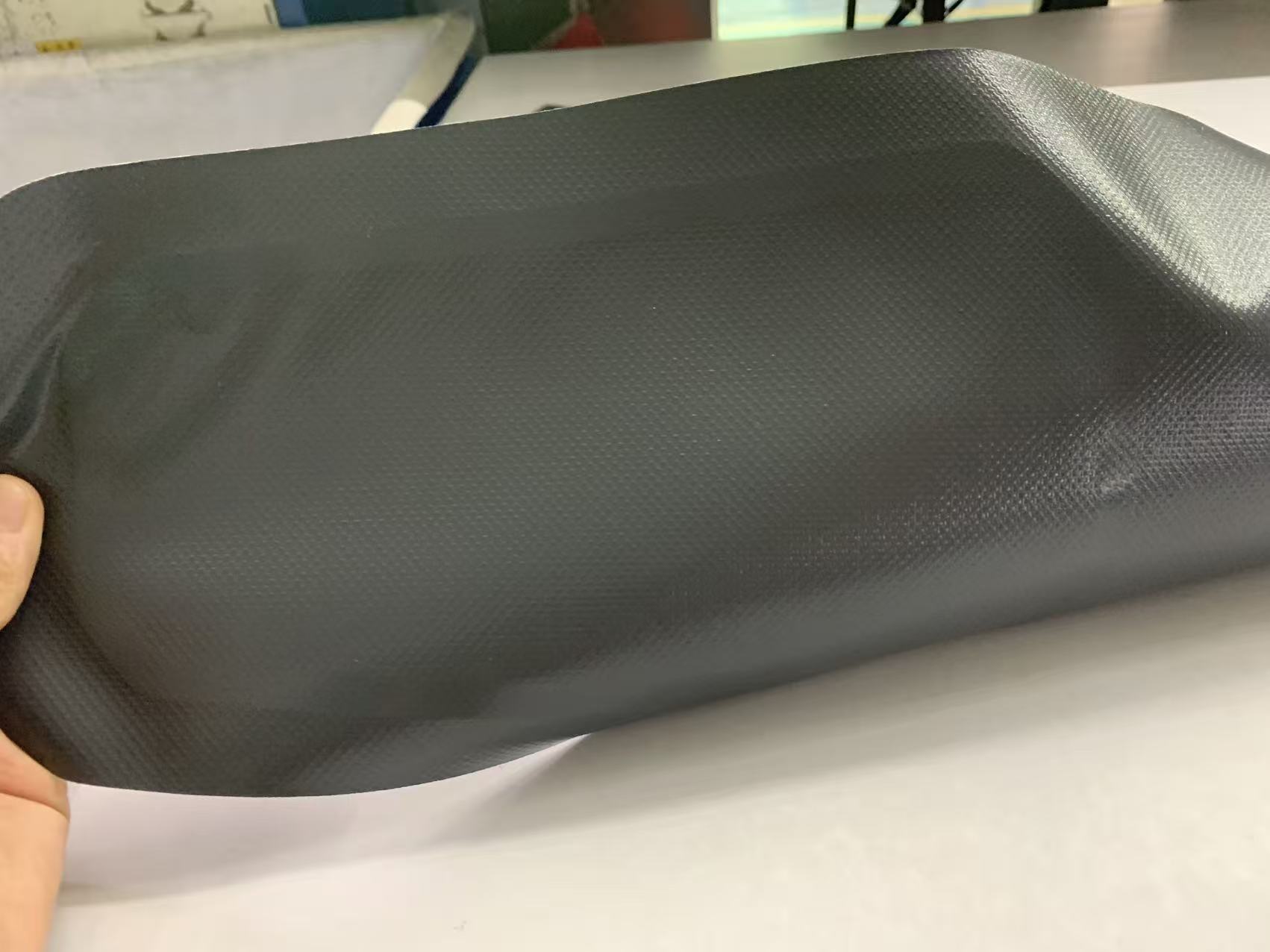

• Внешний вид:В сварном периметре отсутствует четкий равномерный «выдавливаемый валик» (небольшое выдавливание расплавленного ТПУ по краю). Материал может выглядеть скорее слегка спрессованным, чем расплавленным.
• Инженерный провал:Холодная сварка возникает, когда на заводе скорость производства важнее качества. Оператор сокращает время задержки (продолжительность воздействия радиочастотной энергии) или оборудованию не хватает постоянного напряжения для проникновения в толстые материалы, такие как ТПУ 840D. Это также может произойти, если на заводе используются несовместимые смеси пластификаторов.
• Вопрос аудита: Попросите на заводе протоколы испытаний на прочность на отслаивание и прочность на сдвиг. Настоящий радиочастотный сварной шов невозможно разобрать; сама ткань должна порваться, прежде чем шов разрушится.

Дефект 2: Термическая деградация (дуга и прогорание)

Деловой риск:Если холодная сварка недостаточно обработана, термическая деградация приводит к серьезной переобработке. Этот дефект полностью разрушает водонепроницаемую мембрану, что приводит к немедленным протечкам и разрушению конструкции. Это обычное явление на заводах, которые переходят с дешевого ПВХ на высококачественный ТПУ без обновления параметров своего инструмента.

Визуальная идентификация и причины:

• Внешний вид:Обожженные, обесцвеченные или ломкие края шва. В крайних случаях вы увидите микроскопические отверстия или темно-коричневые пятна в местах обугления материала.
• Инженерный провал:Это часто вызвано «дугой» — внезапным электрическим разрядом, вызванным загрязнением латунных матриц, неравномерной толщиной материала или применением чрезмерного радиочастотного напряжения. На заводах, не отвечающих стандартам, часто пренебрегают ежедневным обслуживанием и очисткой штампов, что приводит к застреванию мусора и локальному перегреву.

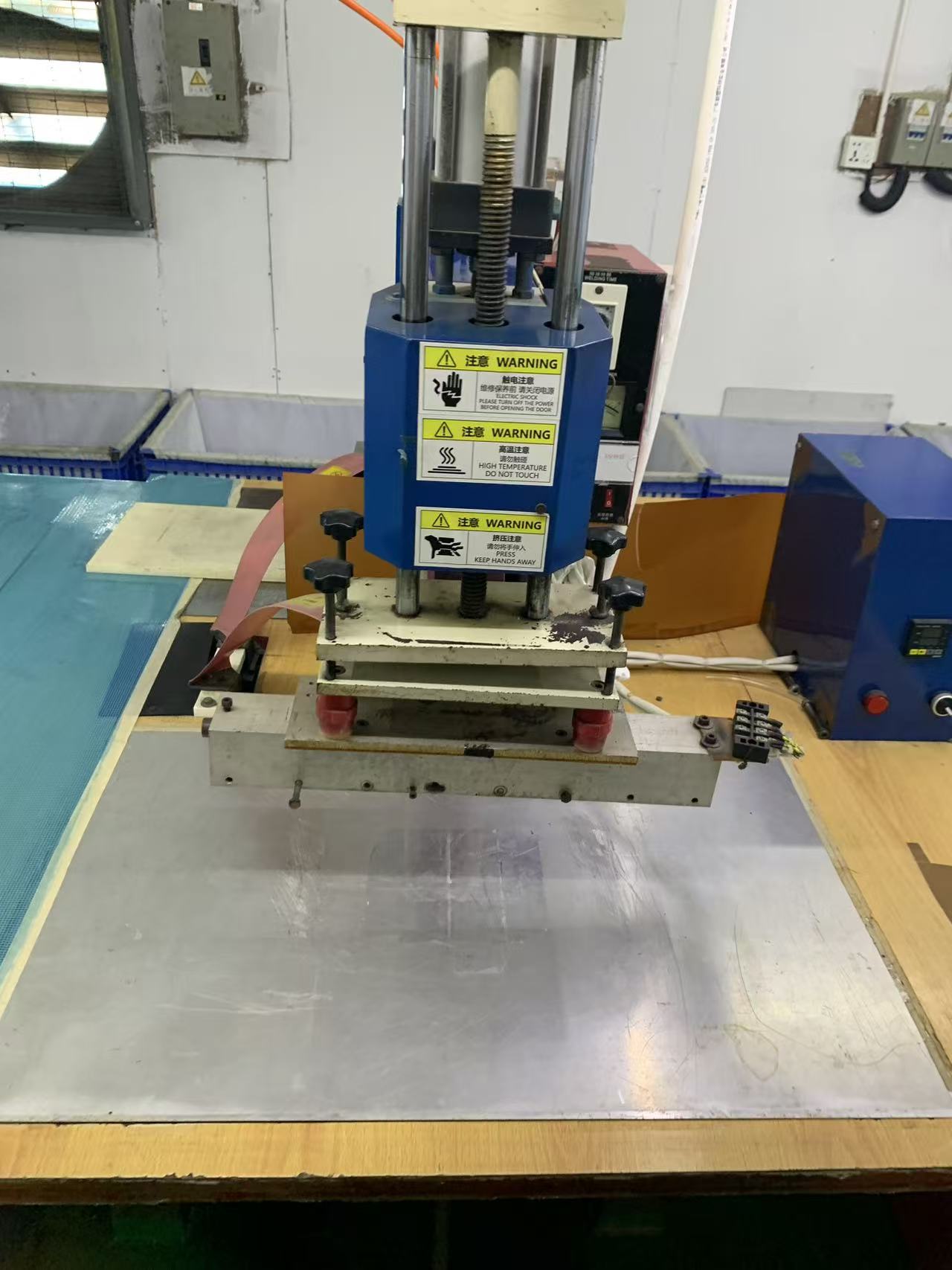

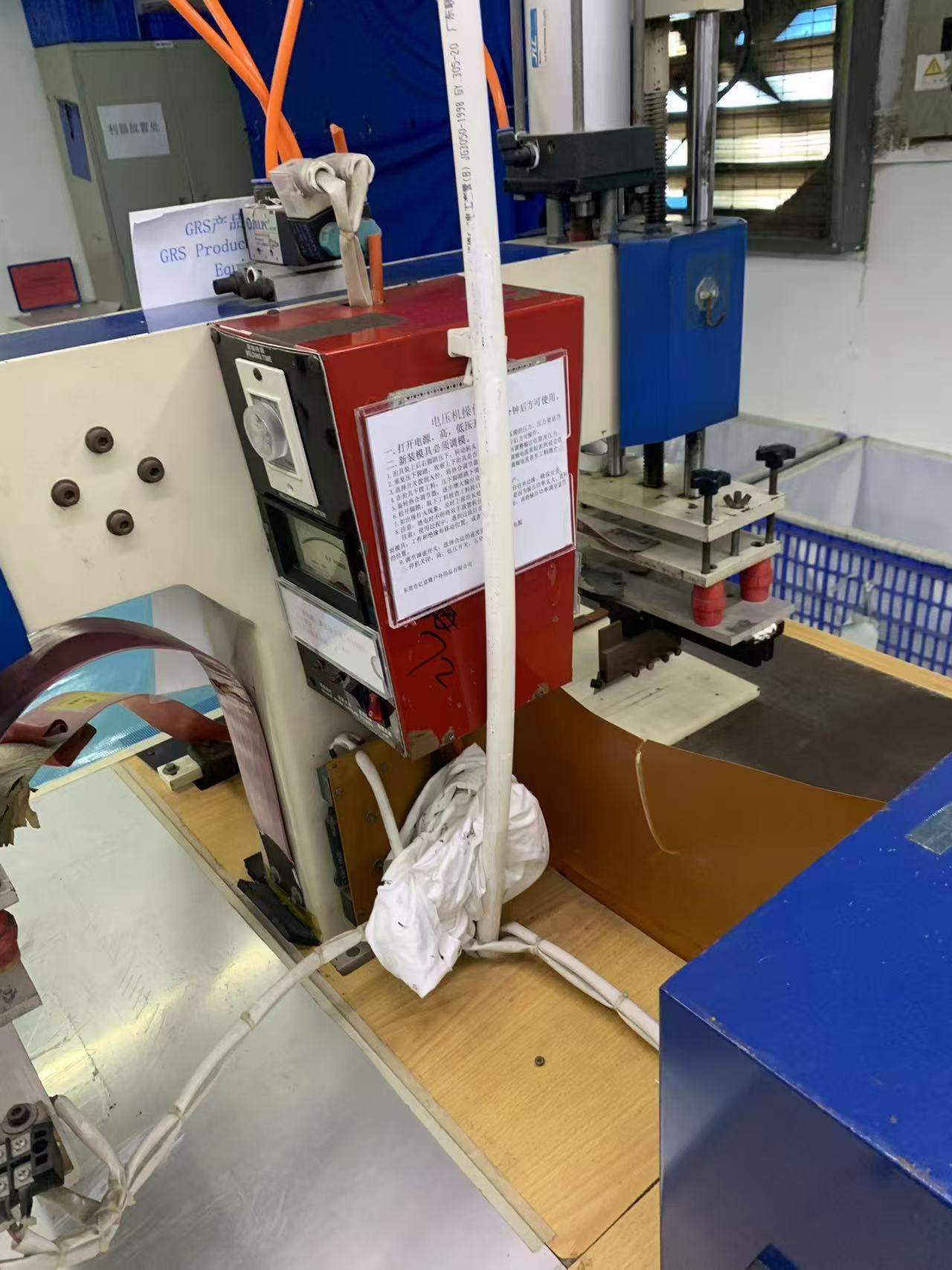

• Вопрос аудита: Посмотрите на заводской цех. Сварочные матрицы изготовлены на станке с ЧПУ и тщательно очищены, или они окислены и покрыты остатками? Спросите об их СОПах по профилактическому обслуживанию.

Дефект 3: Асимметричная экструзия (неравномерное давление инструмента)

Деловой риск:Водонепроницаемая сумка может удерживать воду во время стационарного испытания, но асимметричные швы создают слабые места, которые неизбежно взрываются при падении, сжатии или сильных колебаниях температуры.

Визуальная идентификация и причины:

• Внешний вид:Осмотрите поперечное сечение или край сварного шва. На одной стороне находится большой беспорядочный комок расплавленного полимера (чрезмерная экструзия), а другая сторона опасно тонкая (недостаточная экструзия).

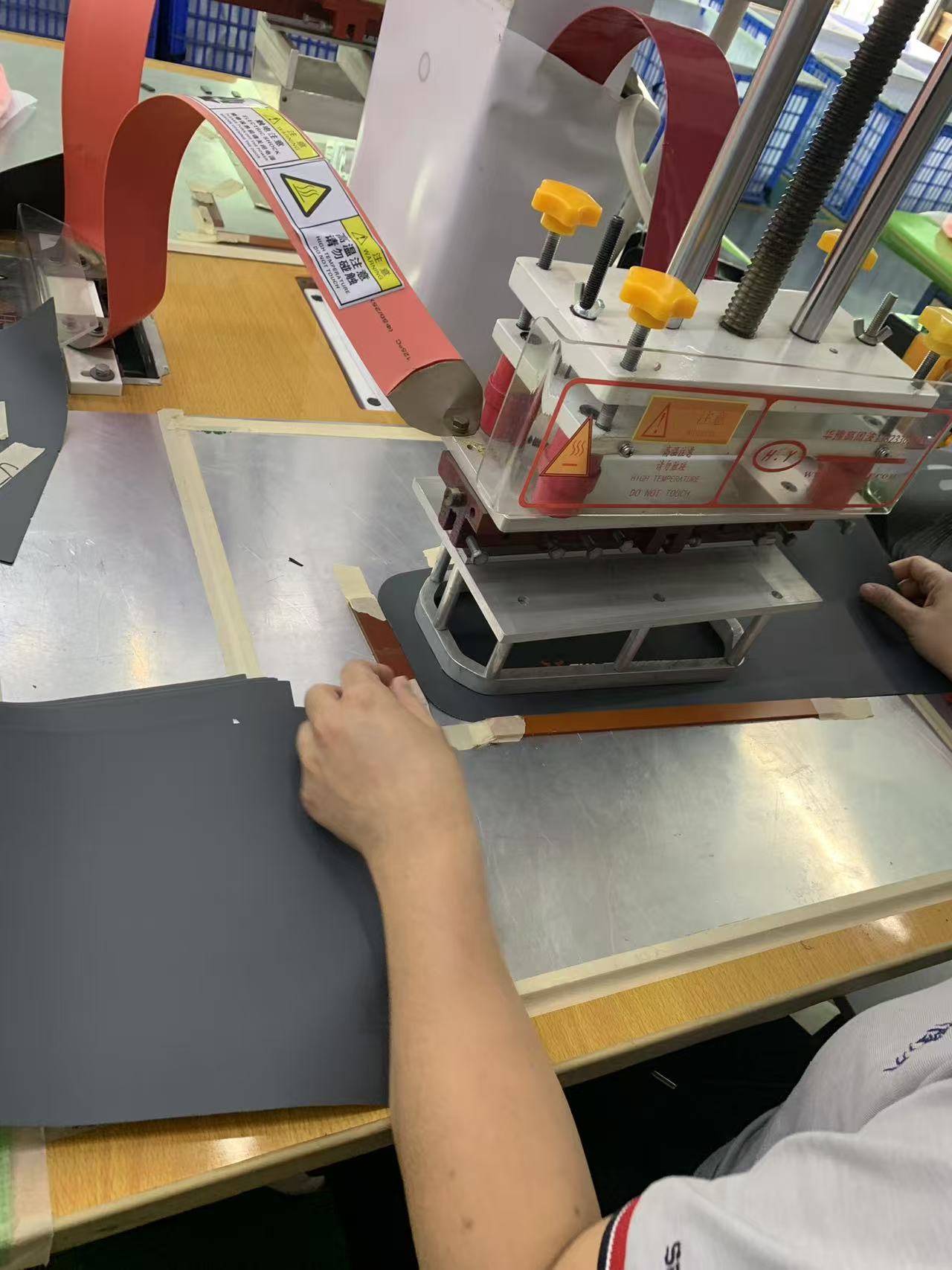

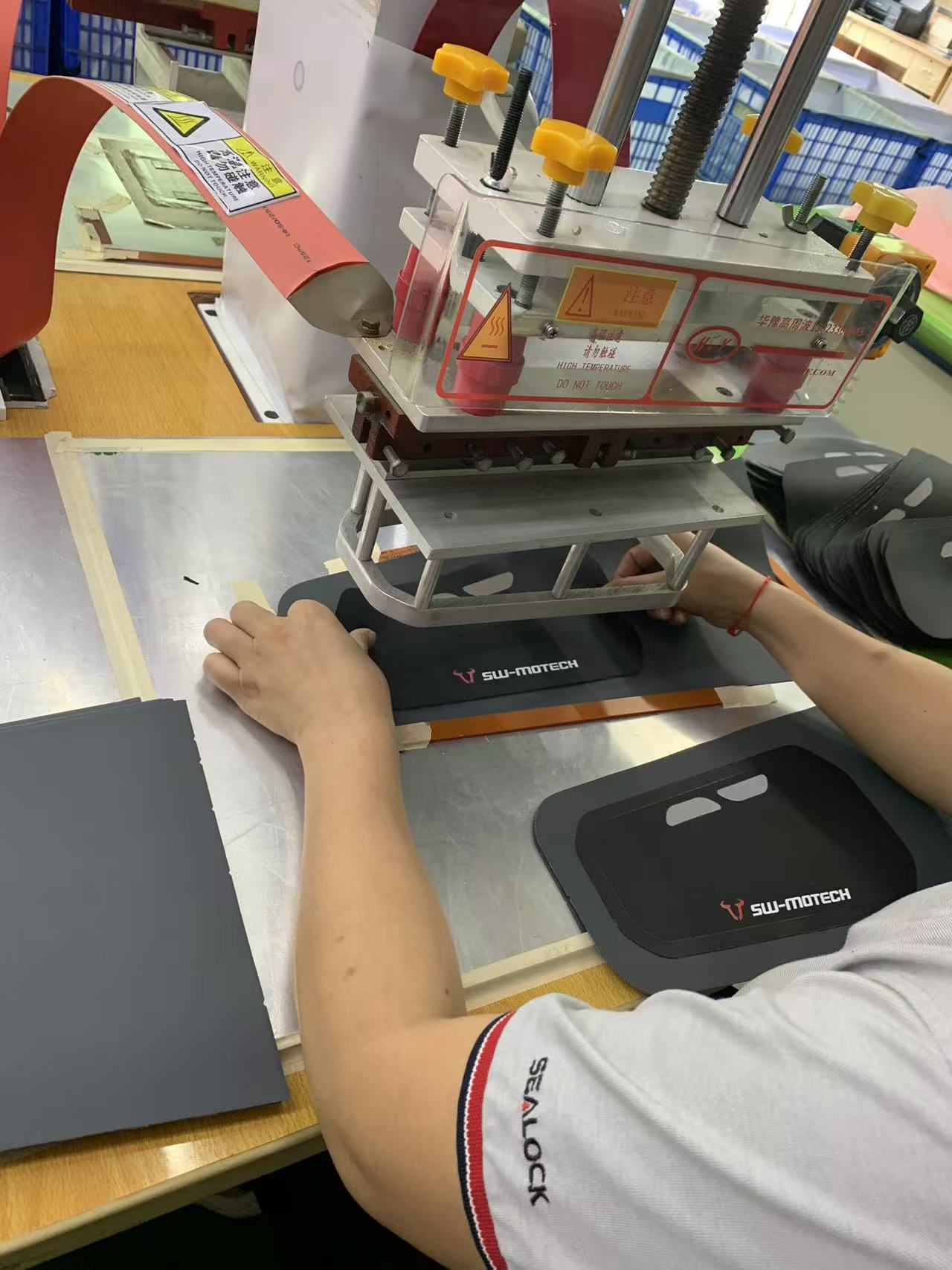

• Инженерный провал:Радиочастотная сварка требует идеально выровненных пневматических прессов. Если массивная металлическая плита, удерживающая матрицу, отклоняется хотя бы на долю миллиметра, она оказывает неравномерное давление на шов. Дешевому оборудованию не хватает жесткости конструкции, чтобы поддерживать идеальное выравнивание во время крупносерийного производства.
• Вопрос аудита: Использует ли OEM-производитель современные гидравлические или пневматические прессы с высокой стабилизацией? Выполняют ли они ежедневные проверки калибровки выравнивания плит?

Вывод: партнерство с OEM-производителем без дефектов

Выявление дефектов радиочастотной сварки — это только первый шаг; их предотвращение требуетпартнерство с элитным производственным предприятием. Настоящие OEM-партнеры уровня 1 не полагаются на конечные проверки для выявления ошибок. Они используют мониторинг параметров в режиме реального времени, инвестируют в специальные латунные инструменты, изготовленные на станках с ЧПУ, и соблюдают строгие протоколы контроля качества, сертифицированные по стандарту ISO.

Когда репутация и прибыль вашего бренда зависят от 100% водонепроницаемой надежности, вы не можете позволить себе субсидировать обучение фабрики. Строго проводите аудит, требуйте прозрачности и сотрудничайте с экспертами в области технологий молекулярного синтеза.

Часто задаваемые вопросы: Аудит качества радиочастотной сварки

Вопрос: Как я могу проверить, является ли RF-сварной шов «холодной сваркой» во время посещения завода?

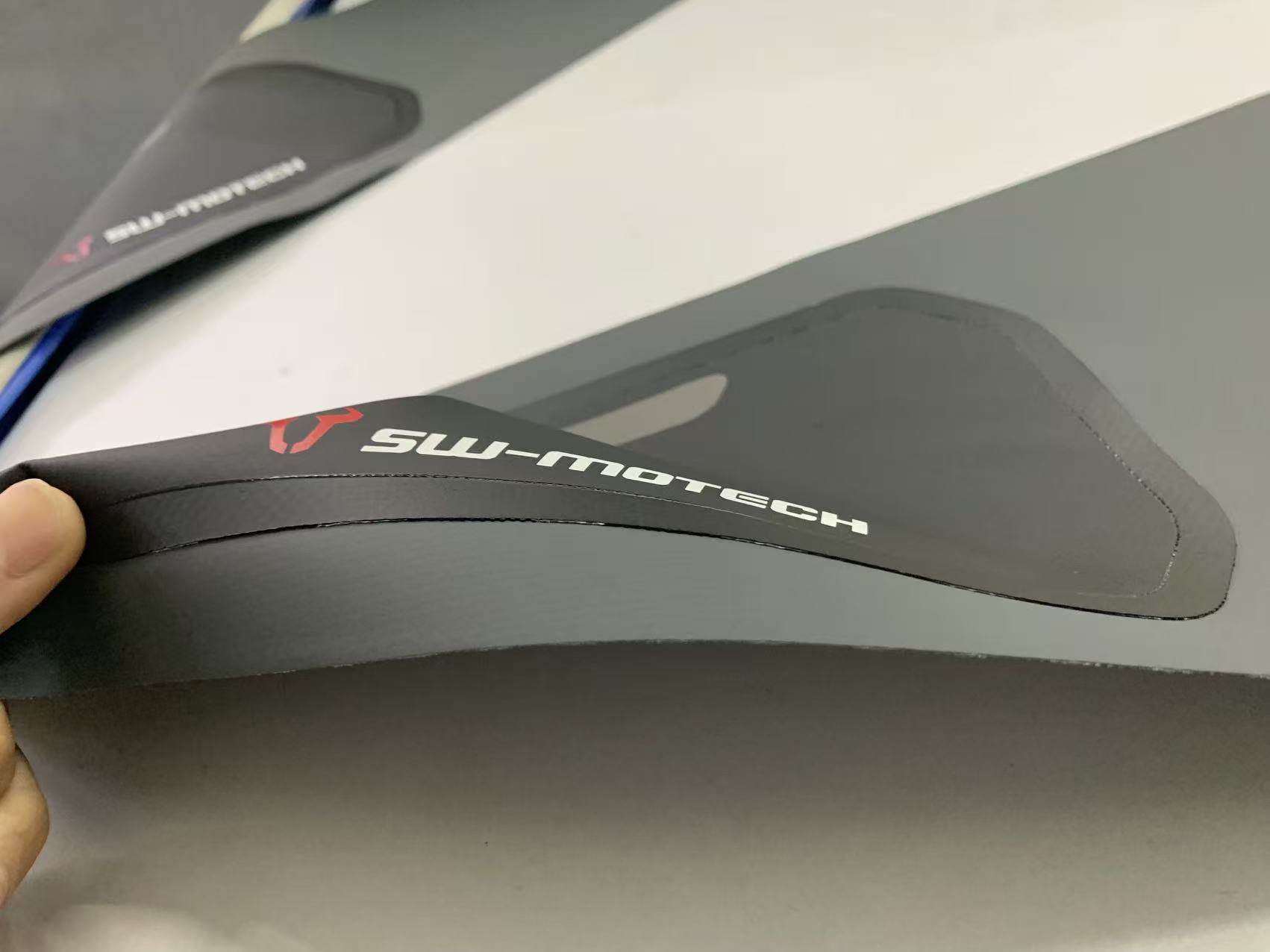

А:Самым надежным ручным тестом является тест на деструктивное отслаивание. Отрежьте полосу толщиной один дюйм поперек шва и плоскогубцами разделите два слоя. При идеальной радиочастотной сварке основное тканевое покрытие оторвется до того, как отделится сам сварной шов.

Вопрос: Почему материал ТПУ моего текущего поставщика выглядит обгоревшим вокруг швов?
А:Вероятно, это связано с термической деградацией или искрением. Это происходит, когда на заводе используются грязные сварочные матрицы, применяется слишком большая радиочастотная мощность или не удается правильно настроить частоту аппарата для конкретной толщины материала ТПУ.

Вопрос: Влияет ли качество латунной матрицы на конечный результат сварки?
А:Абсолютно. Дешевые, плохо обработанные штампы неравномерно распределяют тепло и давление, что приводит к асимметричным сварным швам и слабым местам. OEM-заводы премиум-класса инвестируют в изготовленные на заказ латунные штампы с ЧПУ, адаптированные к конкретной геометрии вашего продукта, чтобы обеспечить безупречное сваривание от края до края.
