Каждая сумка надувается перед отправкой: испытание на герметичность сварной дорожной сумки IPX7

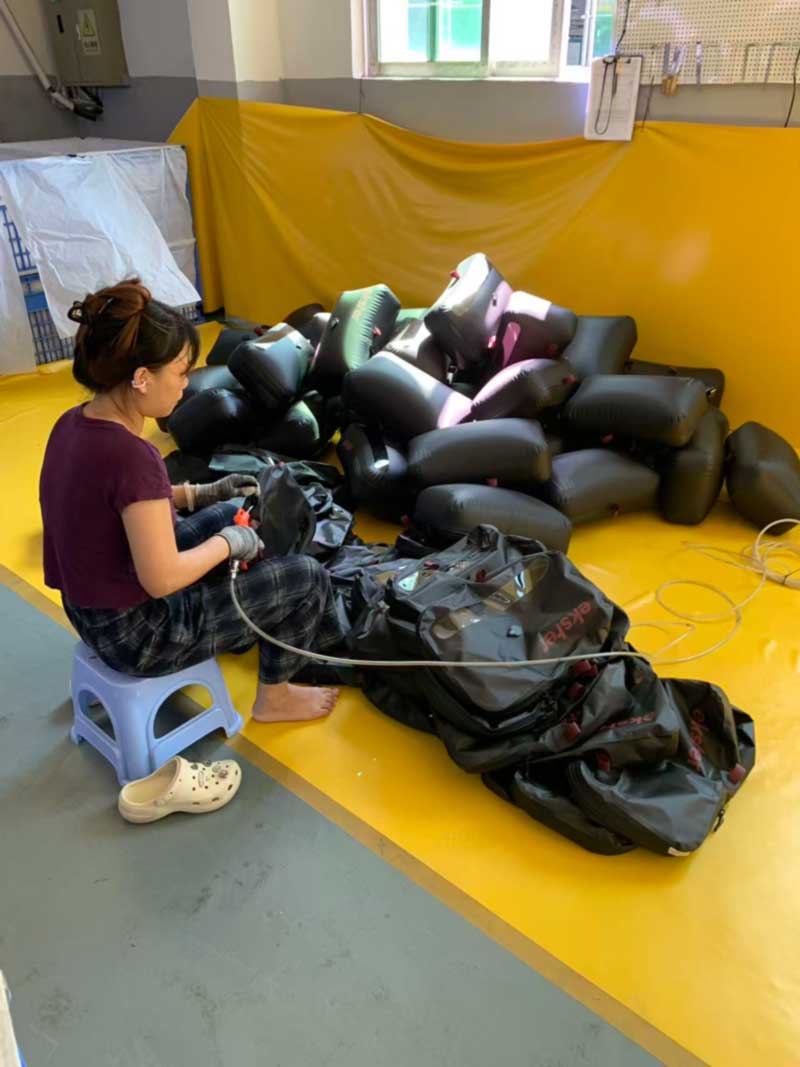

Пройдите мимо испытательной площадки на нашем этаже в Дунгуане в этом месяце, и первое, что вы увидите, — это груда черных пакетов высотой до пояса, надутых, как воздушные шары, каждый туго натянутый, каждый с маленьким серым клапаном на лицевой стороне. Рядом с ними сидит оператор с пневматическим пистолетом, перебирая стопку плоских пакетов на полу и пополняя ее.

Это выглядит странно. Это самый важный осмотр в здании.

Заказ представляет собой полностью сварную герметичную дорожную сумку для Ekster, нидерландского бренда, который перешел от умных кошельков к дорожному снаряжению. Сумка имеет сварной корпус, герметичную молнию и встроенный воздушный клапан и имеет класс IPX7. Именно эта комбинация делает тест на инфляцию необходимым, а не декоративным.

Герметичная сумка более прочная, чем водонепроницаемая.

Большинство водонепроницаемых сумок должны только предотвращать попадание жидкой воды снаружи. Он должен удерживать воздух, потому что существует клапан, позволяющий пользователю сжимать содержимое, и потому что герметичная молния соответствует требованиям IPX7.

Это другие инженерные проблемы, а воздушная версия строго сложнее. Сварной шов, проплавленный на девяносто восемь процентов своей ширины, будет защищать от дождя в течение многих лет. Тот же сварной шов медленно и незаметно выпустит воздух через оставшиеся два процента, и покупатель обнаружит это, когда пакет, который он сжал в воскресенье, в понедельник снова станет мягким. Вода имеет поверхностное натяжение, и ей нужен путь определенного размера; воздух нет. Везде, где шов панели, крепление клапана, заплатка ремня или ограничитель молнии слегка недоварены, воздух находит их.

Таким образом, в этой конструкции испытание на воздухе не является заменой испытания на воде. Это более строгий тест, который оказывается быстрее и дешевле проводить для каждого отдельного устройства, а мешок, удерживающий воздух, легко удерживает воду.

Что на самом деле выявляет тест

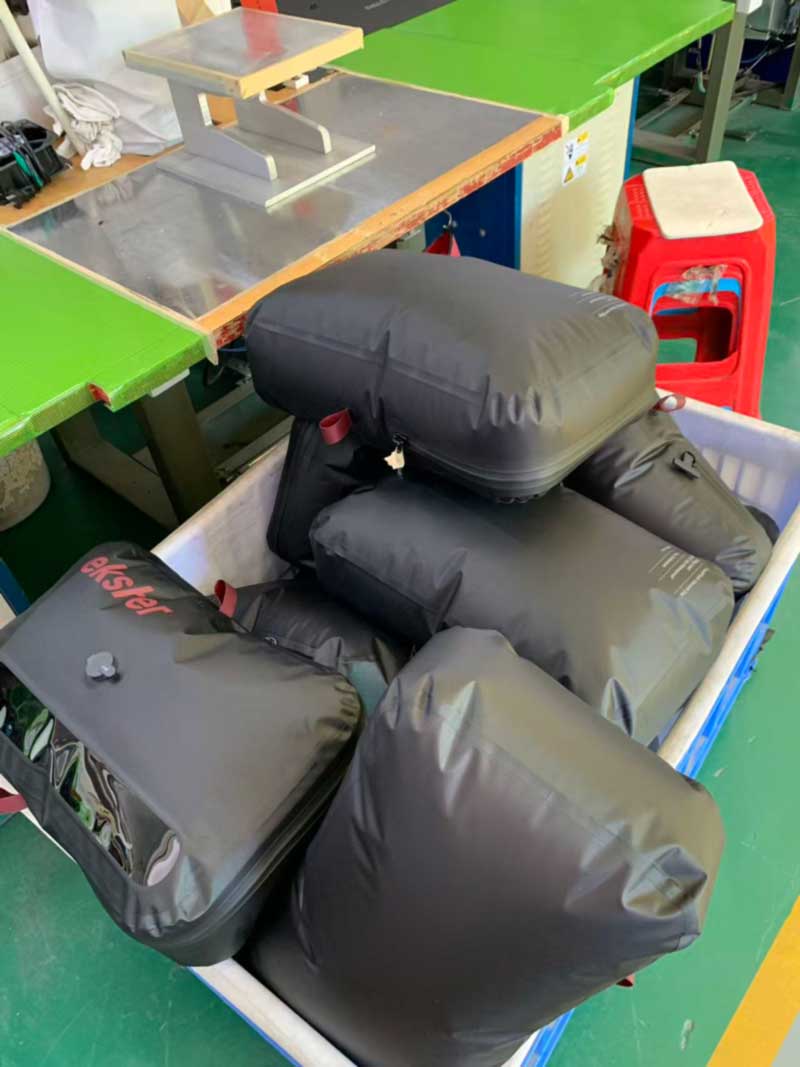

Каждый мешок надувается через собственный клапан и остается в стопке, пока оператор обрабатывает партию. Это пребывание имеет значение. Грубый дефект — несваренный угол, неправильно посаженный клапан — проявляется за считанные секунды. Дефекты, которые стоят денег, проявляются через несколько минут: пакет все еще твердый наверху стопки и заметно мягче двадцать минут спустя.

Конкретные точки разрушения, которые мы наблюдаем на этой форме, — это те места, в которых сварная конструкция всегда концентрирует напряжение: углы, где сходятся три панели и электрод имеет наименьший равномерный контакт; крепление клапана, где жесткий компонент встречается с гибкой оболочкой; края молнии, где линейный шов должен перейти в сварной шов; и любой ремешок или нашивка ручки, приваренная к лицевой стороне, которая также имеет шов внизу.

Вышедшие из строя агрегаты возвращаются на сварочный стенд с маркировкой места утечки, а не отправляются в металлолом, что является одним из практических преимуществ высокочастотной сварки перед клеевой конструкцией: короткая повторная сварка выявленного шва является законным ремонтом, а не заплаткой.

Проверка, которую покупатель может провести самостоятельно

Мы советуем покупателям герметичных конструкций провести такую ​​же проверку по прибытии, потому что для этого не требуется никакого оборудования, и завод не может договориться об этом:

Откройте коробку наугад. Возьмите мешок, откачайте воздух через клапан до тех пор, пока оболочка не рухнет сама на себя, закройте его и оставьте где-нибудь в стороне на двадцать четыре часа. Возвращайтесь на следующий день. Если он все же сложился, то сварные швы, клапан и молния — все делают свое дело. Если он вернулся к своей первоначальной форме, что-то в этом блоке протекает, и следующим разговором становится вопрос о размере выборки.

Двадцать четыре часа намеренно щедры. Сумка, выдержавшая пятиминутное сжатие, все равно может выйти из строя за ночь, а ночь ближе к тому, как продукт фактически используется — упакованный накануне полета, а не надутый и проверенный на стенде.

Upstream: почему сварка должна быть правильной с первого раза

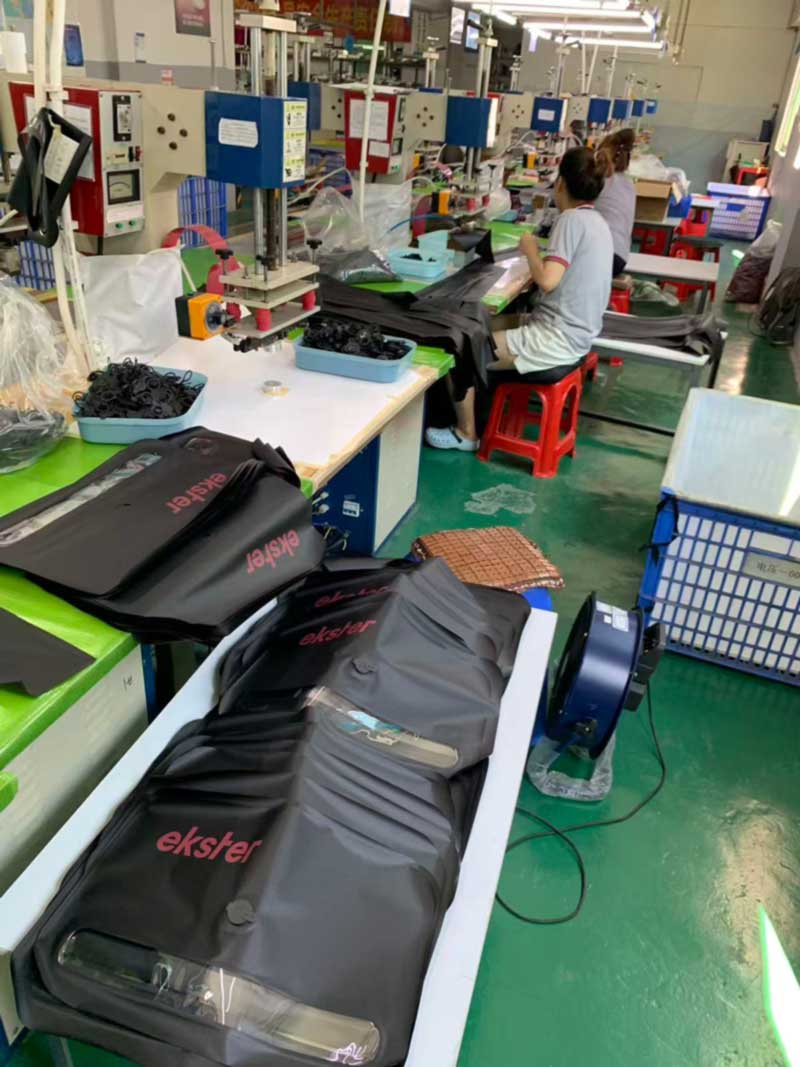

Испытательная зона работает только потому, что сварочный пол настроен на получение одинаковых, а не приемлемых швов. Каждая часть этой программы имеет свой собственный штамп. Клапаны, панели застежек-молний и накладки на фурнитуре привариваются на специальных станциях с использованием собственных инструментов, и инструменты проверяются на соответствие первоначальному утверждению перед открытием запуска, а не регулируются на ощупь, как только выходная мощность начинает дрейфовать.

Высокочастотная сварка сплавляет материал за счет собственной молекулярной реакции на поле, а не склеивает две поверхности вместе, поэтому правильный сварной шов так же прочен, как и основной материал, а неправильный не немного слабее, а категорически отличается. Не существует среднего состояния, которое проходит проверку и выходит из строя — именно поэтому 100% испытание на воздухе является доступным. Большая часть продукции линии либо явно хороша, либо явно нет.

Белые перчатки на черном глянцевом фоне

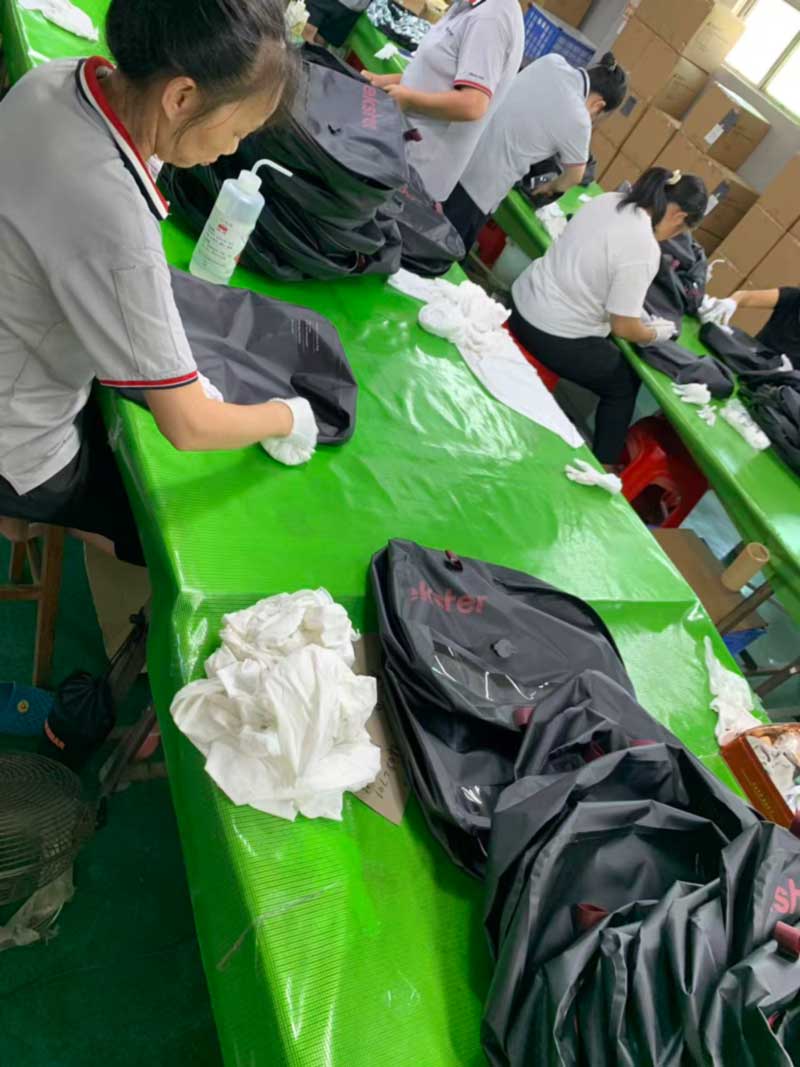

После воздушного испытания мешки переходят к очистке. Операторы работают в белых хлопчатобумажных перчатках с бутылочками с растворителем и безворсовой тканью, протирая каждую панель, прежде чем мешок приблизится к упаковке.

Это не суетливость. На блестящем сварном черном корпусе видно все: отпечатки пальцев от манипуляций, слабые следы от контакта с инструментами, тусклое пятно там, где панель опиралась на стол. Ничто из этого не влияет на производительность, и все это воспринимается как дефект при розничном освещении или на фотографии распаковки покупателя. На таком темном и блестящем продукте очистка поверхности составляет большую часть отделочных работ, чем на любом другом цветовом решении, которое мы используем, и это разница между пройденной проверкой прибытия и той, которая вызывает обсуждение.

Та же логика определяет и остальную часть погрузочно-разгрузочных работ: мусорные контейнеры с тканевой подкладкой, чтобы оболочки никогда не касались формованных пластиковых ребер, защитные рукава на фурнитуре и сумки, уложенные ровно, а не сложенные во время проверки.

Счет, разделение и вторая программа на том же этаже.

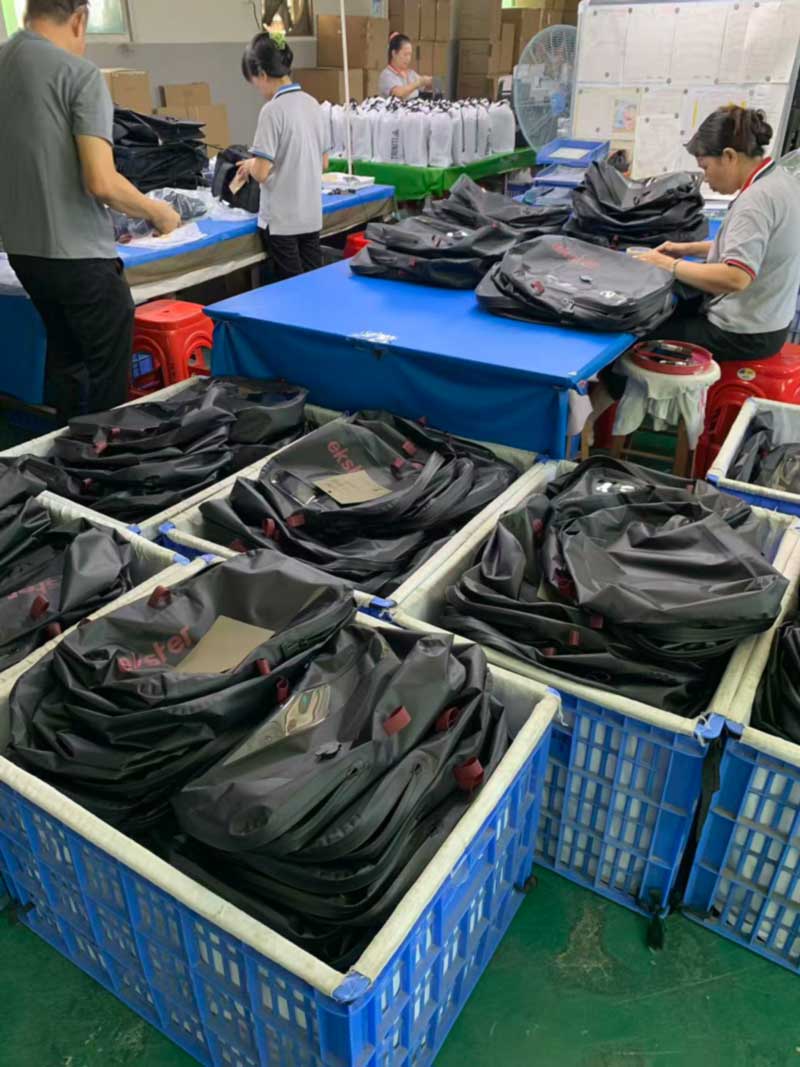

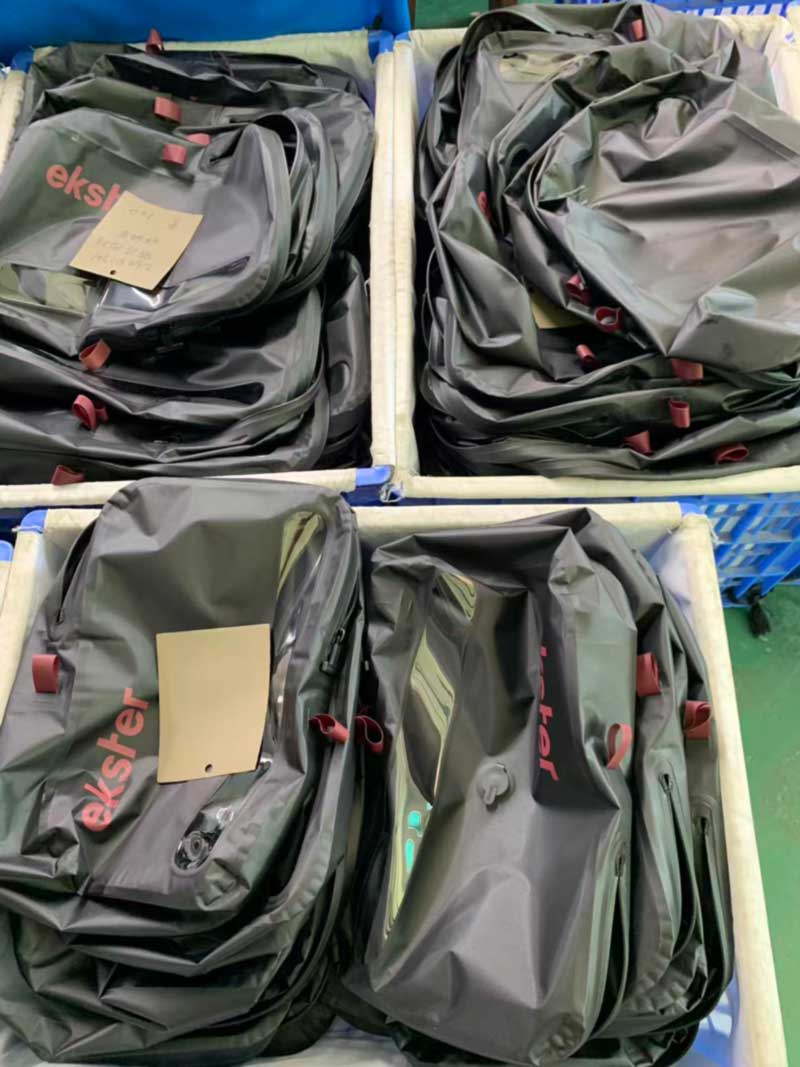

Готовые единицы сортируются в корзины с тканевой подкладкой, по одной модели в корзину, на каждой из которых лицевой стороной вверх лежит рукописная счетная карточка. Карты отправляются вместе с сумками в OQC и сверяются с упаковочным листом до закрытия коробок. Отдельная программа — белые сумки на шнурке для другого клиента — одновременно работала на соседних скамейках, и это как раз та ситуация, когда маркировка контейнеров и комплектация по модели перестают быть бюрократией и становятся причиной того, что ничего не попадает не в ту коробку.

В дополнение к тесту на 100% удержание воздуха проверяются функционирование и посадка клапана, ход молнии и зацепление уплотнителя, надежность ремня и ручки, положение и приклеивание печати, разница цвета в соответствии с утвержденным стандартом и общий внешний вид при настольном освещении.

О рейтинге, и о том, на что мы не будем претендовать

Эта конструкция — полностью сварной корпус, герметичная молния, клапан — проверена испытанием на полное погружение в воду в течение двух и более часов в соответствии со стандартом IPX7. Мы скажем это здесь, потому что сборка поддерживает это.

Мы столь же конкретны и в другом направлении. Наш собственныйдорожный вакуумный компрессионный мешокпредставляет собой полностью сварной корпус из ТПУ с герметичной застежкой-молнией и односторонним клапаном и имеет класс защиты IPX6, а не IPX7, поскольку он создан для того, чтобы выдерживать дождь, сырость и утечку жидкости внутри багажа, а не для погружения в воду. То же самое относится и к нашемукомпрессионный мешок со встроенным электронасосоми нашверсия с ручным насосом: оба удерживают вакуум в течение ночи, оба устойчивы к брызгам, пыли и влаге, и ни один из них не претендует на погружение в воду, поскольку корпус насоса и навинчивающаяся крышка представляют собой другую проблему уплотнения, чем сварная панель. По той же причине сумки с откидной крышкой, рюкзаки с водостойкими, а не воздухонепроницаемыми молниями и сумки с рамкой подвергаются воздействию сильного дождя и водоструйной струи. Рейтинг следует за самым слабым элементом в цепочке закрытия, а не за самым сильным элементом в маркетинговом тексте.

Тот же тест, в нашем собственном диапазоне сжатия.

Описанная выше круглосуточная проверка не предусмотрена для клиентских программ. Это производственный стандарт на нашей собственной линии сжатия, где сохранение вакуума является всей ценностью продукта, а не побочным преимуществом.

The версия с ручным насосомЭто самый очевидный случай: клапан с винтовым уплотнением, поршневой насос, уменьшение объема поднимаемых грузов примерно до 70% и полное отсутствие электроники, что также означает, что он отправляется как обычный авиагруз без документации на аккумулятор.версия со встроенным насосомприваривает корпус насоса ABS непосредственно к панели кузова и запускает пятнадцатисекундный цикл от аккумуляторной батареи USB-C, что добавляет к набору проверок проверку герметичности корпуса насоса и проверку цикла зарядки аккумулятора.ходовая версия только с клапаномполностью сбрасывает насос и сжимает под давлением руки в трех размерах: от базового слоя выходного дня до пуховика или спального мешка.

Все три сварены высокочастотной сваркой и застегиваются застежкой-молнией по всей длине, и все три проходят распаковку, вакуумную экстракцию, двадцатичетырехчасовую статическую выдержку и определение утечки воздуха перед запечатыванием контейнера — единственное испытание, которое отличает рабочий компрессионный мешок от новинки.

Для покупателей, разрабатывающих герметичные или компрессионные изделия

Герметичные конструкции отличаются от обычных водонепроницаемых сумок. Им нужны специальные инструменты для каждой детали, клапан или система закрытия, выбранная до фиксации модели, более длительный цикл первого отбора проб и 100%-ное, а не выборочное тестирование на герметичность — и они того стоят только там, где продукт действительно использует воздушное уплотнение, для сжатия, плавучести или для оценки погружения.

Компания Sealock уже более 20 лет производит водонепроницаемое оборудование, используя высокочастотную сварку и шитье на собственном предприятии в Дунгуане и на нашем предприятии в Хошимине, поэтому покупатели могут выбирать происхождение, которое соответствует их тарифной позиции, не пересматривая спецификации. Стандартные условия: FOB Гуандун, 7–15 дней на отбор проб, 30–45 дней на массовое производство и минимальный заказ от 300 штук на большинстве моделей — 500 на трехразмерном компрессионном мешке только с клапаном — с контрольными точками IQC, IPQC и OQC в стандартной комплектации, а также инспекцией SGS или QIMA, доступной по запросу.

Мы разрабатываем на основе эскиза, образца конкурента или целевой спецификации в рамках рутинной работы и сообщим вам, когда желаемый рейтинг не соответствует тому, который может выдержать ваша крышка. Для получения чертежей, образцов или коммерческого предложения свяжитесь с нами по адресу:info@sealock.com.hk.
