Как тестируются водонепроницаемые чехлы для телефонов (IPX7 против IPX8)

Sealock — производитель водонепроницаемых чехлов для телефонов и OEM-поставщик. Каждая сумка на рынке описана как водонепроницаемая; гораздо меньшее их количество было протестировано таким образом, чтобы это что-то значило. Здесь зазор имеет большее значение, чем в любом другом водонепроницаемом продукте, потому что покупатель рискует не мокрым полотенцем, а своим телефоном. В этом руководстве рассказывается, как на самом деле тестируется чехол для телефона: от международного стандарта, лежащего в основе рейтинга, до проверок на производственной линии, окончательной проверки отгрузки и трехминутного теста, который покупатель может провести самостоятельно.

Стандарт, лежащий в основе рейтинга

Классы водопроницаемости соответствуют стандарту IEC 60529 (эквивалент EN 60529, а также соответствующим стандартам, включая ISO 20653, AS/NZS 60529 и JIS C 0920). Масштаб варьируется от вертикального капания до очистки паром под высоким давлением, и каждый уровень представляет собой совершенно другое испытание со своим собственным аппаратом, скоростью потока и продолжительностью:

Рейтинг	Состояние	Параметры испытаний
IPX0	Нет защиты	Не проверено
IPX1	Вертикальное капание	1 мм/мин в течение 10 минут, предмет вращается со скоростью 1 об/мин.
IPX2	Капающий, наклоненный на 15°	3 мм/мин, наклон до 15° от нормального положения
IPX3	Распыление воды	Распыление до ±60° от вертикали; колеблющаяся трубка по дуге 60° или сопло ~10 л/мин, мин. 5 минут
IPX4	Брызги с любого направления	То же устройство с дугой ~180° (или поворотный стол со скоростью 5 об/мин); общий эталон «брызгозащиты»
IPX5	Водяные струи	Сопло 6,3 мм, 12,5 л/мин при ~30 кПа, от 2,5–3 м, мин. 3 минуты
IPX6	Мощные водяные струи	Сопло 12,5 мм, 100 л/мин при ~100 кПа — в условиях проливного дождя и смыва
IPX7	Временное погружение	1 метр в течение 30 минут
IPX8	Непрерывное погружение	За пределами 1 метра на глубину и продолжительность, заявленные производителем.
IPX9K	Струи высокого давления и высокой температуры	Четыре сопла на 0°, 30°, 60° и 90°; ~80–100 бар при 80±5°C — промышленная и автомобильная промывка.

Две вещи, которые покупатели ошибаются относительно весов

Во-первых, рейтинги не суммируются.Продукт с рейтингом IPX7 не обязательно прошел проверку на защиту от струй воды со степенью IPX5 или IPX6, поскольку физика проникновения существенно различается: устойчивое статическое давление представляет собой другую проблему, чем сильная направленная струя. Вот почему продукты, требующие обоих, тестируются и маркируются IPX6/IPX7 или IPX6/IPX8, а не предполагают, что большее число охватывает все.

Во-вторых, IPX1–IPX6 — это испытания на распыление, а не на погружение.Они имитируют дождь, брызги и очистку из шланга — полезные ориентиры для куртки, динамика или осветительного прибора, но не имеющие отношения к продукту, вся цель которого заключается в погружении под воду. Сумка для телефона с рейтингом IPX4 ни о чем не говорит пловцу. Вот почему для этой категории значимы только два уровня:

• IPX7— погружение на глубину до 1 метра на 30 минут. Стандарт точен в отношении геометрии: нижняя часть предмета находится на глубине не более 1 метра, а верхняя - не менее чем на 15 см ниже поверхности. Фиксированный, повторяемый тест.
• IPX8— длительное погружение на глубину более 1 метра в условияхпроизводитель указывает. На практике это часто означает тестирование при давлении 3–5 атмосфер, что эквивалентно примерно 30–50 метрам воды. Поскольку условия определяются производителем, утверждение IPX8 имеет смысл только в том случае, если заявлены глубина и продолжительность.

Последний пункт — самая полезная вещь, которую может знать покупатель. Сам по себе «IPX8» не поддается проверке; «IPX8 до 30 метров» — это утверждение, которое можно протестировать и проверить.

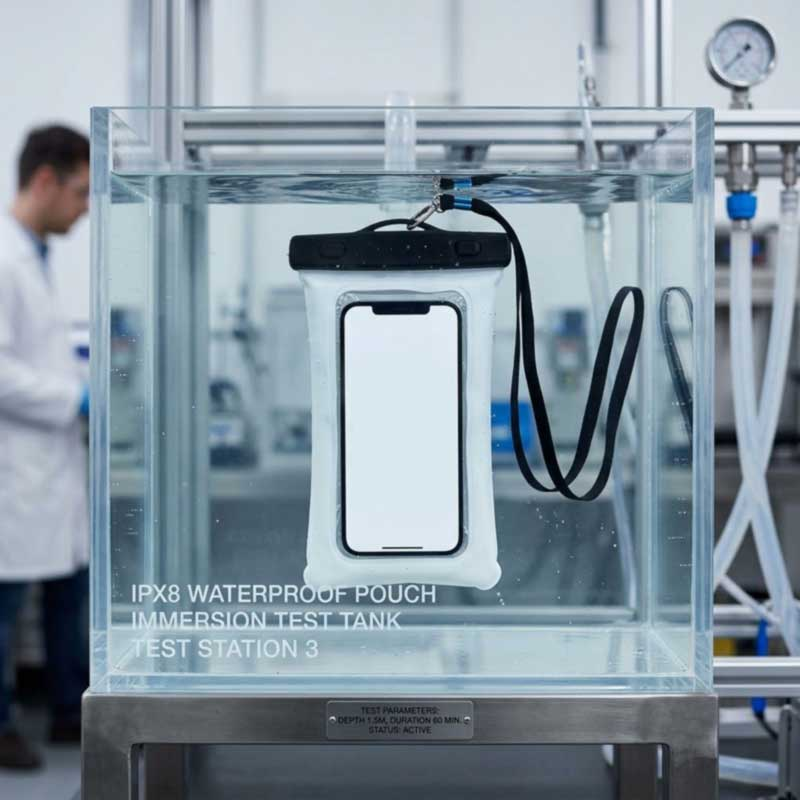

Как проходит лабораторный тест с погружением

Процедура более дисциплинированная, чем «положи в воду и посмотри»:

1. Настраивать- изделие закрывается точно так, как его закрывал бы пользователь, с задействованием всех уплотнений и застежек, а также имитацией любого отверстия, в котором обычно имеется ремешок или фитинг.
2. Танк— достаточно большой, чтобы полностью погрузить предмет, не касаясь дна, поэтому указанная глубина является подлинной.
3. Погружение— удерживается на заданной глубине в течение заданного времени; для IPX7 это 1 метр за 30 минут.
4. Ориентация— принимается решение о испытании изделия под разными углами, так как в зависимости от того, какая грань находится сверху, пломба может вести себя по-разному.
5. Снятие и осмотр— изделие высушивается снаружи, вскрывается и проверяется на предмет проникновения внутрь. Впитывающая бумага внутри выявляет даже следы влаги.

Для продуктов IPX8 строгий протокол квалификации идет дальше: сначала проверка на падение давления, статическое погружение на глубину, в 1,5 раза превышающую номинальную, в течение номинальной продолжительности, динамическое погружение с циклическим давлением между нулем и номинальной глубиной до тысячи раз, а затем повторное испытание на падение давления, чтобы определить, ухудшилось ли уплотнение во время цикла. Крайне важно, чтобы предварительная обработка окружающей среды — термическое старение, влажность и воздействие ультрафиолета — должна быть обеспечена.допогружение, поэтому тест отражает сумку, которая провела лето на солнце, а не только что сошедшую с конвейера.

Тестирование не начинается с готового пакета

К тому времени, когда пакет готов, большинство переменных, определяющих, будет ли он запечатан, уже зафиксированы. Таким образом, тестирование проходит на трех уровнях на протяжении всего производства:

• IQC — входящий: толщина, прозрачность и адгезия пленки проверены на соответствие подписанному стандарту; прокладки проверены на упругость отскока; Фурнитура замка ABS проверена на размер и прочность. Изменение партии пленки меняет как оптику, так и способ герметизации корпуса.
• IPQC — в процессе: целостность уплотнений и сварных швов, выравнивание окон, установка затвора и сборка анкерного шнура проверяются на линии по мере изготовления пакетов, при этом перед каждой партией проводятся испытания сварных швов, поэтому параметры подтверждаются, а не предполагаются.
• ОКК — исходящий: отбор проб AQL, погружение и сравнение с подписанным образцом золота, с возможностью проверки и сертификации SGS или QIMA.

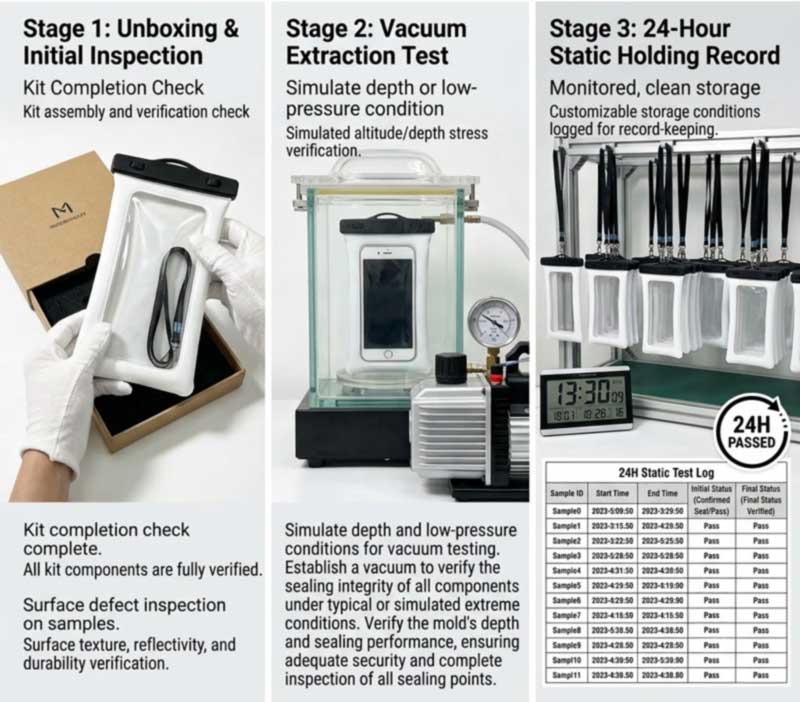

Тест, который уловит то, что упускает вода

У погружения есть «слепое пятно»: дефект может быть настолько мал, что может находиться под водой тридцать минут, но через несколько недель все равно выйти из строя у клиента. Вот почему компания Sealock строго выполняет полную процедуру проверки готовой продукции заказчиком —распаковка, вакуумная экстракция, 24-часовой статический отдых и определение утечки воздуха.

Логика проста. Создание вакуума приводит к тому, что уплотнение подвергается устойчивому перепаду давления в противоположном направлении, а затем двадцать четыре часа покоя дают возможность любой утечке обнаружить себя. Отверстие, слишком маленькое, чтобы в него могла попасть видимая вода при кратковременном погружении, все равно будет создавать вакуум в течение целого дня. Это тот же принцип, который используют самые строгие протоколы IPX8, когда они объединяют испытания погружением с проверкой затухания давления — медленные утечки проявляются как изменение давления задолго до того, как они проявятся в виде влажной ткани. Для продукта, защищающего телефон, эта маржа — это разница между довольным клиентом и разрушенным устройством.

Другие испытания, которые должна пройти сумка

Гидроизоляция необходима, но недостаточна: запечатанный чехол, в котором телефон теряется из-за сломанного зажима, все еще не работает. Вспомогательный пакет включает в себя:

Тест	Что это доказывает
Герметизация и прочность на отслаивание	Термосварка или сварной шов сплавляются, а не просто прижимаются.
Закрытие на велосипеде	Замок или молния по-прежнему закрываются после многократного использования.
Рывок на якорь стропа	Чехол удерживает телефон — основной вид неисправности
Прозрачность и истираемость пленки	Окно остается пригодным для сенсорного управления и фотографирования.
Проверка плавучести	Он плавает с целевым телефоном внутри, а не пустой.
УФ, термический и солевой спрей	Тюлень переживает сезон солнца, жары и морской воды.
Функциональная проверка	Тачскрин, Face ID и звонки работают через пленку

Сторонняя сертификация

Собственный результат – слово завода; сторонний отчет — это свидетельство, которое покупатель может показать своим клиентам. Инспекцию и сертификацию SGS или QIMA можно организовать по любой программе, и, в частности, в случае требования IPX8 покупатели все чаще ожидают отчета об испытаниях с заявленной глубиной, а не рейтинга, напечатанного в листинге. Если вы осуществляете поиск, а поставщик не может его произвести, считайте претензию неподтвержденной.

Может ли водонепроницаемый чехол для телефона уйти под воду?

Да, если ему присвоен соответствующий рейтинг, и только в пределах этого рейтинга. Чехол IPX7 был протестирован на глубине 1 метра в течение 30 минут, что позволяет выдержать падение в бассейн или удерживание под водой для фотографирования. Пакет IPX8 тестировался на большей глубине или дольше, но IPX8 не имеет фиксированной глубины: производитель указывает глубину и время, поэтому значение имеет число, напечатанное рядом с рейтингом, а не сам рейтинг. Сумка с маркировкой IPX8 без указанной глубины мало что вам скажет.

Глубина имеет значение, поскольку давление воды быстро возрастает по мере погружения, примерно на одну атмосферу на каждые 10 метров. Это давление оказывает давление на уплотнитель и пленку, поэтому пакет, поверхность которого совершенно сухая, может протекать на глубине, для которой он никогда не был предназначен. Время тоже имеет значение: уплотнение, которое выдерживает короткое погружение, может пропускать воду во время длительного плавания. Соленая вода и хлор добавляют еще один фактор, поскольку остатки, оставшиеся на уплотнении после использования, могут помешать его полному закрытию в следующий раз, поэтому быстрое полоскание в пресной воде и проверка чистоты уплотнения являются частью использования мешочка под водой.

Два практических ограничения удивляют многих пользователей. Сенсорные экраны не работают надежно под водой, поскольку сама вода мешает работе экрана, поэтому большинство людей используют кнопки громкости телефона, чтобы делать фотографии под водой. А мешочек хорош настолько, насколько он закрыт: песок, волосы или складка уплотнителя пропускают воду независимо от номинала. Вот почему мы рекомендуем сначала протестировать новый чехол без телефона, запечатав внутри бумажное полотенце и подержав его под водой, прежде чем доверять ему телефон.

Трехминутный тест, который может провести любой покупатель

Прежде чем утвердить образец — который стоит распечатать на розничной упаковке для конечных пользователей — необходимо выполнить простую последовательность проверки:

1. Проверка сухого уплотнения— положите внутрь сложенное бумажное полотенце, закройте и зафиксируйте уплотнитель и осторожно сожмите. Не должно быть шипения воздуха и видимых зазоров.
2. Погружение— погрузите пакет с бумажным полотенцем внутрь на глубину 1 метр на 30 минут. Протрите его насухо, откройте и осмотрите. Полностью сухая бумага – пропуск.
3. Тест движения— находясь под водой, энергично встряхивайте его в течение примерно пятнадцати секунд, чтобы имитировать плавание, а затем повторите проверку. Статическое уплотнение и уплотнение при движении — это не одно и то же.

Две привычки, которые стоит передать покупателям: периодически повторяйте проверку при регулярном использовании или после каждого падения и выбрасывайте пакет, на котором есть следы влаги. Целостность уплотнения ухудшается под воздействием ультрафиолета, перепадов температуры и многократного использования, а поврежденная прокладка не восстанавливает свою эластичность.

Основа продукта

Эти мешочки от Sealock'sводонепроницаемый чехол для телефоналинии, все построены и проверены в соответствии с указанным выше режимом и служат равной отправной точкой для OEM-заказа — ни один из них не имеет приоритета над другим:

Изображение	Модель и характеристики	Печать и рейтинг	минимальный заказ
	SL-A064 Универсальный чехол для телефона IPX8 с окошком для камеры— премиальный ПВХ + АБС; внешний ок. 22×11,5 см, внутреннее полезное пространство ок. 18,5×9 см; подходит до 7,0 дюймов; переднее окно с сенсорным экраном + независимое окно задней камеры; Поддержка Face ID; 60–70 г; Регулируемый шнур длиной 45 см.	Двойной скользящий замок + силиконовая полоска;IPX8	300
	SL-A101 Чехол для телефона с двойным уплотнением IPX8 и окном для задней камеры— ПВХ высокой прозрачности; внешний 11×17,5 см, внутренний полезный ок. 9,5×14,5 см; подходит до 6,5 дюймов; поддерживается подводная фотосъемка; 50–60 г; желтый/черный/морозно-белый.	Пресс-уплотнительная лента + складная компрессионная планка из пеноматериала;IPX8	300
	SL-A082 (маленький) / SL-A083 (большой) Универсальный водонепроницаемый чехол для телефона— ПВХ премиум 0,30–0,35 мм + замок АБС; термосварной корпус; 55–75 г; квалифицированный -20°C до 60°C; поддерживается сенсорный экран, Face ID и звонки.	Двойной скользящий замок + складной уплотнитель;IPX8, до 30 м	300
	SL-F170 Водонепроницаемый чехол для телефона на молнии— ТПУ; 2л, место для телефона плюс карты, наличные и мелочи первой необходимости; индивидуальный логотип принят.	Водонепроницаемая молния; Корпус из высокочастотной сварки	500
	SL-A059 Водонепроницаемый чехол для телефона для плавания— Композитная ткань ТПУ на водонепроницаемой основе 500D, бесшовная сварка; нестандартные размеры; для купания, дождя, моря, серфинга и катания на байдарках.	Водонепроницаемая молния IPX7.	500

Технология этих уплотнений описана в нашейРуководство по изготовлению водонепроницаемого чехла для телефона IPX8и контрольный список спецификаций в нашемРуководство по настройке OEM водонепроницаемого чехла для телефона.

Часто задаваемые вопросы: Тестирование чехла для телефона

Вопрос: В чем разница между тестами IPX7 и IPX8?
О: IPX7 зафиксирован — 1 метр в течение 30 минут, при этом верхняя часть предмета находится на глубине не менее 15 см от поверхности. IPX8 — это непрерывное погружение на глубину более 1 метра при условиях, определенных производителем, часто 3–5 атмосфер, поэтому заявленная глубина является частью заявления.

Вопрос: Почему вы не оцениваете пакеты по IPX4 или IPX6?
Ответ: Потому что IPX1–IPX6 — это испытания на распыление и струю — капание, разбрызгивание и попадание из шланга, а не погружение. Они подходят для куртки или динамика, но сумка, которая соответствует только стандарту IPX4, ни о чем не говорит пловцу. Для продукта, предназначенного для работы под водой, единственным подходящим эталоном является IPX7 или заявленная глубина IPX8.

Вопрос: Покрывает ли более высокий номер IPX более низкие автоматически?
О: Нет, рейтинги не суммируются. Прохождение погружения IPX7 не доказывает устойчивость к водяной струе IPX5 или IPX6, поскольку устойчивое статическое давление и сильная направленная струя представляют собой разные механизмы проникновения. Продукты, которым требуется и то, и другое, тестируются и маркируются для обоих.

Вопрос: Достаточно ли маркировки IPX8 при поиске поставщиков?
О: Нет. Попросите заявленную глубину и продолжительность, а также отчет об испытаниях. Рейтинг IPX8 без заявленной глубины не может быть проверен, и это наиболее распространенное завышение в этой категории.

Вопрос: Почему вы используете вакуумный тест, а не погружение?
Ответ: Потому что погружение имеет «слепую зону». Пинхол может находиться под водой тридцать минут и все равно выйти из строя. Создание вакуума и удержание его в течение 24 часов выявляет медленные пути утечки, такие как потеря давления — та же причина, по которой проводится проверка падения давления в строгих протоколах IPX8.

Вопрос: Следует ли проверять пакеты после старения, а не только когда они новые?
О: В идеале да. Термическое старение, влажность и воздействие ультрафиолета перед погружением имитируют реальный срок службы, что важно, поскольку целостность уплотнения ухудшается под действием солнца, циклических перепадов температур и многократного использования.

Вопрос: Можете ли вы организовать сертификацию третьей стороны?
Ответ: Да. Проверка и сертификация SGS или QIMA по запросу, и это то, что покупателям все чаще необходимо для обоснования претензий IPX8 для своих клиентов.

Вопрос: Как мои клиенты могут проверить свою сумку?
A: Внутри бумажное полотенце, запечатайте его, сожмите, чтобы обеспечить шипение воздуха, погрузите на 30 минут, затем встряхните во время погружения, чтобы проверить движение. Сухая бумага – пропуск; любая влажность означает, что мешочек нужно убрать.
