Руководство по изготовлению водонепроницаемого чехла для телефона IPX8

Sealock — производитель и OEM-поставщик водонепроницаемых чехлов для телефонов со степенью защиты IPX8. IPX8 — это самый высокий класс защиты от проникновения воды из общего использования, и на чехле для телефона он имеет вес, который не может сравниться ни с одним другим продуктом: чехол защищает устройство, стоимость которого во много раз превышает его собственную цену, и одна-единственная дырочка разрушает его. В этом руководстве объясняется, чего на самом деле требует IPX8, какие архитектуры уплотнений соответствуют этому стандарту, а также производственная дисциплина, благодаря которой рейтинг повторяется для ста тысяч единиц, а не для одного хорошего образца.

Что означает IPX8, а что нет

Согласно IEC 60529, IPX8 означает непрерывное погружение.внеодин метр, на глубину и продолжительность, указанные производителем. Единого фиксированного числа не существует: рейтинг имеет смысл только при условии, что он указан как «IPX8 до 30 метров» или аналогичный. IPX7, напротив, представляет собой определенное испытание: один метр в течение тридцати минут. Таким образом, заявление IPX8 без заявленной глубины не говорит покупателю ничего поддающегося проверке, и в этой категории широко злоупотребляют двусмысленностью.

Физика — это то, что делает значение глубины важным. Гидростатическое давление возрастает с глубиной и постоянно воздействует на каждую уплотняющую поверхность. Корпус, рассчитанный на большую глубину, выдерживает серьезное давление — 60-метровый корпус герметичен при давлении примерно 87 psi. На высоте 30 метров нагрузка пропорционально ниже, но все же намного превосходит все, что может выдержать брызгозащищенное закрытие, и этоустойчивый, пропуская воду через любые дефекты за счет проникновения и капиллярного действия. Переход на IPX8 означает разработку каждого интерфейса для этой постоянной работы, а затем ее проверку.

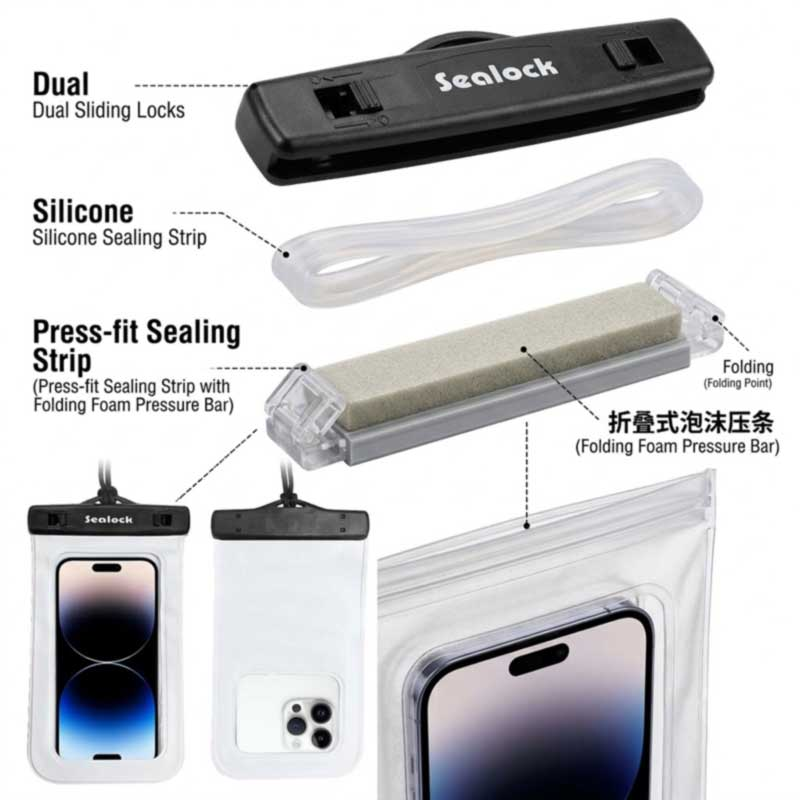

Три архитектуры уплотнения, соответствующие IPX8

Сами по себе застежки-молнии не выдерживают давления; системы замков с прокладкой. Sealock создает три, каждый из которых представляет собой отдельный ответ на одну и ту же проблему:

1. Двойной скользящий замок с силиконовой уплотнительной лентой.

Два независимых скользящих замка прижимают горловину к водонепроницаемой силиконовой ленте, равномерно сжимая прокладку по всей ширине. Силикон обеспечивает эластичность уплотнения; замки из инженерного пластика ABS обеспечивают усилие зажима и удерживают его. Это архитектура SL-A064, и ее преимуществом является резервирование: два замка означают отсутствие единой точки разблокировки.

2. Пресс-уплотнительная лента плюс складная компрессионная планка из пеноматериала.

Сжатая уплотнительная лента закрывает отверстие, затем верхняя часть сгибается, и сгиб зажимается компрессионной планкой из пеноматериала. Таким образом, уплотнение выполняется дважды, с помощью двух разных механизмов, поэтому краевое уплотнение по-прежнему поддерживается механическим сжатием сгиба. Это конструкция SL-A101, и это действительно двойное уплотнение, а не одинарное закрытие, описываемое как одно.

3. Двойной скользящий замок со складным уплотнением.

Сдвижные замки в сочетании со складной застежкой на термосварном корпусе из ПВХ премиум-класса. Конструкция, используемая в моделях SL-A082 и SL-A083, рассчитана на глубину до 30 метров.

Общий принцип:податливая прокладка плюс устойчивое, равномерно распределенное усилие зажима. Неравномерное зажатие — это классический отказ: уплотнение, которое держится в центре и зияет на одном конце, выдержит случайное погружение и выйдет из строя на глубине.

Материалы: прозрачность, толщина и фурнитура.

• Фильм для тела— ПВХ высокой прозрачности обеспечивает оптическое качество и стабильный свариваемый/термосвариваемый корпус; наши пакеты с замком имеют толщину 0,30–0,35 мм, они достаточно тонкие, чтобы реагировать на прикосновение, и достаточно толстые, чтобы противостоять проколу.
• оконная пленка— высокочувствительная прозрачная пленка спереди для сенсорного экрана и независимое заднее стекло, благодаря которому камера снимает через чистую пленку, а не через лицевую часть экрана. Подводную съемку можно использовать только при наличии специального заднего стекла.
• Аппаратное обеспечение замка— Технический АБС-пластик, выбранный из-за жесткости, чтобы прижимная сила не ослабевала, а также из-за прочности, чтобы замок не треснул при многократном закрывании.
• Прокладка— силикон или поролон, выбранный по эластичности отскока, потому что прокладка, которая принимает постоянный набор, перестает герметизировать.
• Диапазон температур— материалы, пригодные для рабочего диапазона от –20°C до 60°C, поскольку прокладка, затвердевающая в холодной воде, приводит к утечке.

Проблема размерности, о которой никто не заявляет

Вот производственная реальность, которая незаметно вызывает прибыль в этой категории:внутренняя полезная полость меньше внешних размеров, поскольку конструкция уплотнения занимает пространство вверху, а сжатие занимает ширину. Покупатели обычно видят внешнюю фигуру в объявлении, заказывают ее и обнаруживают, что телефон не подходит — и теперь независимые рекомендации советуют покупателям требовать размеры полости перед покупкой, а не доверять внешним измерениям.

Силок публикует оба. SL-A101 имеет внешние размеры 11×17,5 см и внутреннюю полезную площадь около 9,5×14,5 см; внешние размеры SL-A064 составляют около 22×11,5 см, из которых можно использовать примерно 18,5×9 см. Указать и то, и другое — это честный способ указать сумку, а для OEM-покупателя это номер, который должен определять краткое описание — напишите спецификацию напротив внутренней полости и конверта целевого устройства, а не снаружи сумки. Решения по определению размеров рассматриваются далее в нашейРуководство по настройке OEM водонепроницаемого чехла для телефона.

Плавучесть по дизайну

Запечатанный пакет задерживает воздух, и именно этот запертый объем заставляет его плавать с телефоном внутри. Разработанный намеренно, а не случайно, он означает, что упавший телефон остается на поверхности, а не тонет. Плавучесть должна быть продемонстрирована на образце с загруженным целевым устройством, а не затребована из пустого мешочка, поскольку это функция, которую проверяют покупатели, и в этом утверждении рынок часто ошибается.

Что на самом деле определяет последовательность

Достижение IPX8 один раз — это дизайнерское достижение; достижение этого результата на каждом этапе является достижением процесса. Это решают четыре вещи:

• Стабильность уплотнения и сварки— параметры термосварки и сварки поддерживаются постоянными, с проведением испытаний сварки перед каждым запуском. Спешный цикл оставляет связь, которая выглядит законченной и позже отслаивается.
• Контроль рецептуры пленки— толщина, прозрачность и адгезия поступающей пленки проверяются на соответствие подписанному стандарту, поскольку изменение партии меняет как оптику, так и поведение уплотнения.
• Управление размерными допусками— прокладка, замок и горловина должны соприкасаться в тугой ленте, чтобы зажим был равномерным.
• Повторяемая дисциплина процесса— документально подтверждены СОПы, поэтому стотысячный подсумок изготовлен в соответствии с утвержденным образцом.

Как подтверждается рейтинг

Качество оценивается по трем уровням —IQC(пленка, прокладки и замковая фурнитура соответствуют подписанному стандарту),IPQC(целостность уплотнителя, выравнивание окон, установка замка и сборка анкерного шнура на одной линии), а такжеОКК(Выборка AQL, погружное тестирование и сравнение с золотыми образцами, при этом доступна сертификация SGS или QIMA — сторонняя сертификация IPX8 — это то, что покупатели все чаще просят увидеть).

Кроме того, Sealock строго выполняет полную процедуру проверки готовой продукции заказчиком:распаковка, вакуумная экстракция, 24-часовой статический отдых и определение утечки воздуха. Это решающее испытание для продукта IPX8. Отверстие, слишком маленькое, чтобы не выдержать кратковременное погружение, все равно потеряет вакуум в течение целого дня, а тестирование отрицательным давлением обнаруживает краевые уплотнения, которые пропускает только погружение - что в чехле для телефона и является разницей между довольным клиентом и разрушенным устройством. Лаборатория дополнительно проверяет прочность соединения и отслаивания, циклическое закрытие, рывковую нагрузку на якорь стропа, прозрачность пленки и истирание, растяжение, солевой туман и УФ-излучение.

Честные ограничения, которые стоит напечатать на коробке

У хорошо сделанной сумки IPX8 все еще есть границы, и их указание защищает как клиента, так и бренд:

• Возраст тюленей— целостность прокладки ухудшается под воздействием ультрафиолетового излучения, перепадов температуры и многократного использования, а поврежденная прокладка навсегда теряет эластичность по отскоку. Мешочки – вещь сменная, а не пожизненная.
• Не погружайтесь до номинального предела— разумное руководство состоит в том, чтобы оставаться в пределах номинальной глубины, а не рассматривать ее как цель.
• Промойте и высушите после соленой воды.— Частицы, оставшиеся на уплотнительной ленте, разрушают следующее уплотнение.
• Разблокировка отпечатком пальца не работает через пленку— сенсорный экран, Face ID и вызовы выполняются в наших сборках с замком.
• Пользователи должны самостоятельно протестировать— Салфетка внутри, запечатанная и ненадолго погруженная в воду — это трехминутная проверка, которую стоит рекомендовать на упаковке.

Основа продукта

Эти мешочки от Sealock'sводонепроницаемый чехол для телефоналинейка охватывает перечисленные выше конструкции уплотнений и служит равной отправной точкой для OEM-заказа — ни одна из них не имеет приоритета над другой:

Изображение	Модель и характеристики	Архитектура и рейтинг печати	минимальный заказ

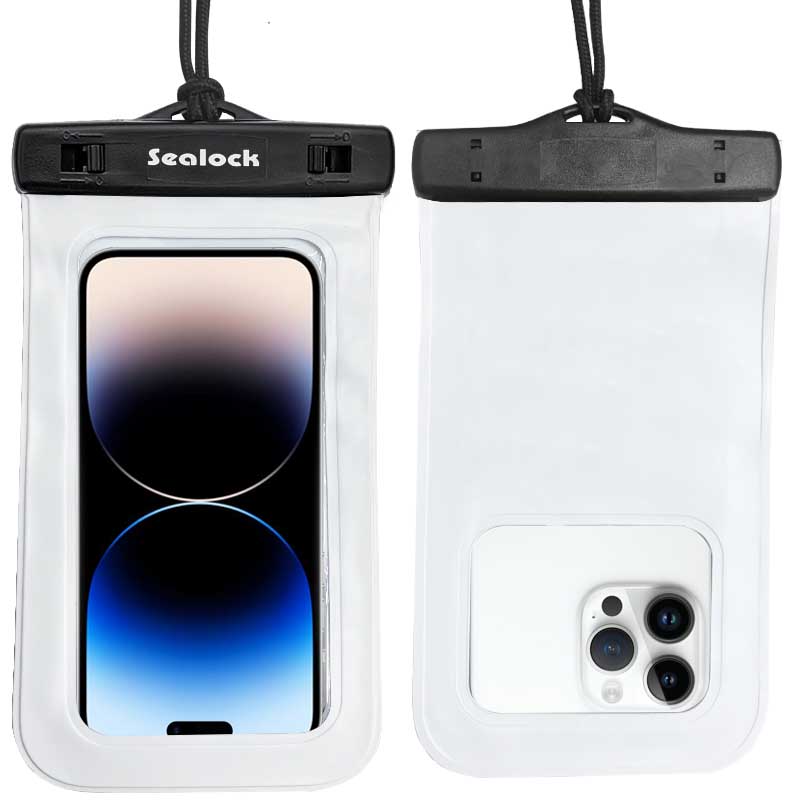

	SL-A064 Универсальный чехол для телефона IPX8 с окошком для камеры— премиальный ПВХ + АБС; внешний ок. 22×11,5 см, внутреннее полезное пространство ок. 18,5×9 см; подходит для телефонов до 7,0″; переднее окно с полным сенсорным экраном + независимое окно задней камеры; Поддержка Face ID; 60–70 г; черный/морозно-белый; Регулируемый нейлоновый шнур длиной 45 см.	Двойной скользящий замок + силиконовая уплотнительная лента;IPX8	300

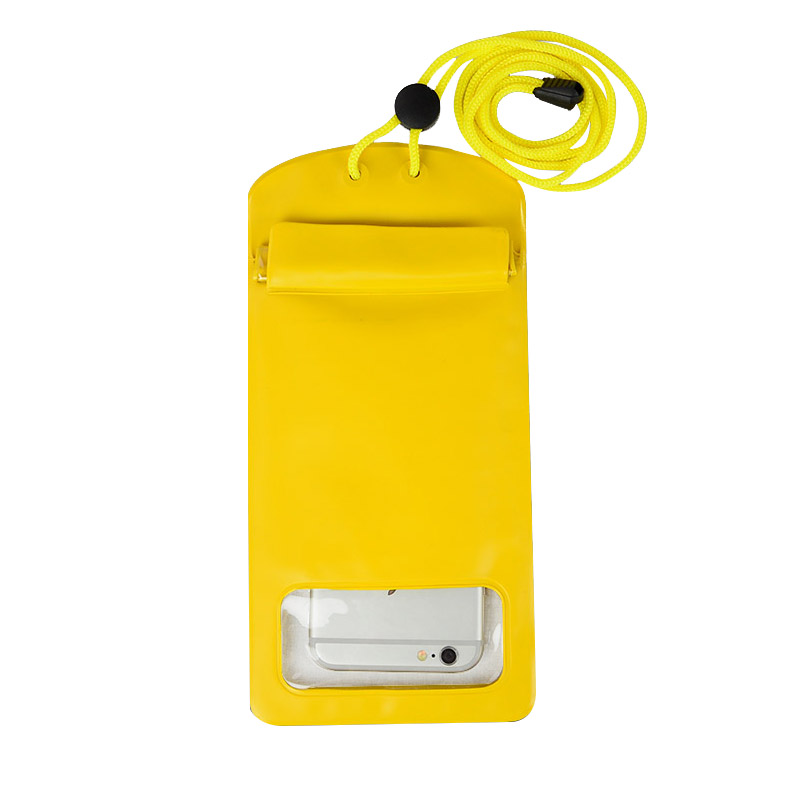

	SL-A101 Чехол для телефона с двойным уплотнением IPX8 и окном для задней камеры— ПВХ высокой прозрачности; внешний 11×17,5 см, внутренний полезный ок. 9,5×14,5 см; подходит для телефонов до 6,5″; высокочувствительное сенсорное окно + независимое окно камеры; поддерживается подводная фотосъемка; 50–60 г; желтый/черный/морозно-белый; регулируемый плетеный шнурок.	Пресс-уплотнительная лента + складная компрессионная планка из пеноматериала;IPX8	300
	SL-A082 (маленький) / SL-A083 (большой) Универсальный водонепроницаемый чехол для телефона— ПВХ премиум-класса 0,30–0,35 мм + система замков ABS; сенсорная пленка ТПУ/ПВХ высокой четкости; термосварной корпус; 55–75 г; от −20°С до 60°С; поддерживается сенсорный экран, Face ID и звонки; белый/черный/на заказ.	Двойной скользящий замок + складной уплотнитель;IPX8, до 30 м	300
	SL-F170 Водонепроницаемый чехол для телефона на молнии— ТПУ; 2 л, достаточно вместительный для телефона, карточек, наличных и мелких предметов первой необходимости; индивидуальный логотип принят.	Водонепроницаемая молния; Корпус из высокочастотной сварки	500
	SL-A059 Водонепроницаемый чехол для телефона для плавания— Композитная ткань ТПУ на водонепроницаемой основе 500D, бесшовная сварка; нестандартные размеры; для плавания, дождя, моря, слежения за рекой, серфинга, катания на байдарках и парусного спорта.	Водонепроницаемая молния IPX7.	500

Отбор образцов осуществляется в течение 7–15 дней, а производство — через 30–45 дней после утверждения, при этом для всех сборок поддерживаются шелкография или УФ-печать логотипа, пользовательские цвета и разработка OEM/ODM.

Часто задаваемые вопросы: Производство чехлов IPX8

Вопрос: Что именно гарантирует IPX8?
О: Непрерывное погружение на глубину более одного метра на глубину и продолжительность, заявленные производителем. Всегда запрашивайте заявленную глубину — заявление IPX8 без такового не поддается проверке, а неуказанная глубина является стандартным завышением претензии в этой категории.

Вопрос: Почему одна молния не может достичь IPX8?
Ответ: Под постоянным давлением система запирания с прокладкой распределяет зажимное усилие намного лучше, чем застежка-молния. В наших конструкциях IPX8 используются силиконовые или пенопластовые прокладки, фиксируемые замками из АБС-пластика или складной компрессионной планкой; сборки застежек-молний имеют рейтинг IPX7.

Вопрос: Почему внутреннее пространство меньше внешнего размера?
Ответ: Потому что конструкция уплотнения и ее сжатие занимают пространство сверху и по бокам. Вот почему мы публикуем оба рисунка: SL-A101 имеет внешние размеры 11×17,5 см, а полезные размеры – примерно 9,5×14,5 см. Всегда указывайте против внутренней полости.

Вопрос: Как вам удается поддерживать единообразие рейтинга при большом заказе?
Ответ: Стабильность параметров уплотнения с помощью тестовых уплотнений при каждом запуске, контроль толщины и адгезии входящей пленки, строгие допуски на размеры прокладки и замка, а также документированные СОПы — затем вакуумное определение утечек на готовой продукции.

Вопрос: Можем ли мы получить стороннюю сертификацию?
Ответ: Да. Можно организовать проверку и сертификацию SGS или QIMA, и покупатели все чаще ожидают, что заявление IPX8 будет сопровождаться отчетом об испытаниях, который они смогут увидеть.

Вопрос: Как долго работает чехол IPX8?
Ответ: Уплотнения разрушаются под воздействием ультрафиолета, циклического нагрева и эксплуатации, а поврежденная прокладка не восстанавливает свою эластичность. Относитесь к пакетам как к сменным, рекомендуйте прополоскать и высушить их после соленой воды и наклейте на упаковку простой тест для самостоятельной проверки с помощью салфетки и макания.

Поговорите с Фабрикой
