Процесс производства водонепроницаемого рюкзака IPX8

Sealock — производитель и OEM-поставщик водонепроницаемых рюкзаков IPX8. Достижение IPX8 в чехле для телефона является проблемой точности в небольшом запечатанном объеме. Добраться до него на 65-литровом рюкзаке, несущем нагрузку, — это совершенно другая дисциплина: метры шва вместо сантиметров, широкое отверстие, которое должно закрываться равномерно по всей ширине, корпус, который прогибается под нагрузкой при погружении, и достаточное количество захваченного воздуха, чтобы оказать реальное давление на застежку изнутри. В этом руководстве рассказывается, как на самом деле устроен пакет IPX8, а также инженерные данные, лежащие в основе затвора, который делает это возможным.

Почему масштаб меняет проблему

IPX8 означает непрерывное погружение на глубину более одного метра на глубину и длительность, заявленные производителем. Встреча с тем, что на большой упаковке с мягкими стенками возникает четыре фактора, с которыми никогда не сталкивается маленький запечатанный пакет:

• Длина шва.Рюкзак емкостью 65 л имеет сварной шов, во много раз превышающий размер мешка. Каждый дополнительный метр — это еще одна возможность для создания краевого сварного шва, поэтому по мере роста объема важнее стабильность процесса, а не меньше.
• Внутренний объем воздуха.Запечатанная упаковка объемом 65 л удерживает большой объем воздуха. При погружении воздух сжимается и выталкивается наружу, на застежку и швы — пакет находится под давлением с обеих сторон одновременно.
• Прогибается под нагрузкой.Загруженный рюкзак деформируется при переноске, падении и прижатии к корпусу или скале. Мешок стоит на месте; рюкзак постоянно сшивает швы.
• Несущие проходки.Ремень безопасности, поясной ремень и крепления ручки для переноски несут вес на теле, которое должно оставаться герметичным. В сумке есть одна точка для шнурка; в упаковке восемь и более.

Почему один только ролл-топ не добьется цели

Сворачивающаяся крышка — отличное закрытие и правильный выбор для большинства водонепроницаемых упаковок. Это не уплотнение, рассчитанное на давление. Он создает лабиринтный путь, который защищает от дождя, брызг и кратковременного погружения, но его сила уплотнения исходит от рук пользователя и пряжки — это не контролируемое, специально разработанное сжатие. Для заявленного рейтинга IPX8 закрытие должно применятьсяизмеримое, повторяемое усилие зажима на совместимой прокладке.

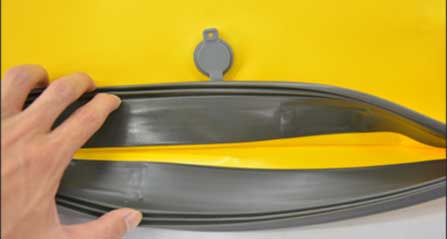

Наша конструкция корпуса IPX8 обеспечивает это за счет трех элементов, работающих вместе:уплотнительная лента из натурального каучукавдоль отверстия, аоткидной клапанкоторый замыкается на него, ицентральный компрессионный ременькоторый зажимает сборку. Резина обеспечивает эластичность; лоскут обеспечивает геометрию; ремень обеспечивает силу.

За этим стоит технология прокладок

Компрессионные уплотнения живут или умирают в зависимости от числа, которое редко обсуждается в производстве пакетов, и оно уже, чем предполагает большинство людей.

• Полоса сжатия.Резиновую прокладку необходимо сжать на определенный процент от ее первоначальной толщины, чтобы обеспечить герметичность.идеал — около 40%, практический максимум — 50%, минимум — примерно 10–15%.. Недожмите его, и уплотнения не будет;пережмите его более чем на 50%, и резина может вообще не восстановиться.— оставляя постоянный зазор там, где раньше была пломба. Разработка застежки означает проектирование для этой ленты, а не просто зажатие как можно сильнее.
• Компрессионный набор.Способность резины отталкиваться назад измеряется с помощью сжатия, протестированного наАСТМ Д395. Компаунд с плохой остаточной деформацией при сжатии ведет себя хорошо с первого дня и постепенно перестает герметизировать. Это спецификация материала, а не проектное предположение.
• Релаксация.Восстанавливающая сила сжатой прокладки заметно падает вскоре после установки — в течение часа она может составлять около трех четвертей от первоначального значения. Полный выход из строя маловероятен, но утечка становится возможной, если в конструкции не было запаса прочности. Таким образом, система зажима определяется с запасом по высоте, а не с теоретическим минимумом.

Самое сложное: даже зажать широкое отверстие

Именно этим большая упаковка больше всего отличается от маленького запечатанного продукта. Центральный компрессионный ремень оказывает наибольшую силу в середине отверстия и постепенно меньшую к концам. В технологии прокладок есть название возникающей проблемы — концентрация силы в точке зажима с недостаточным сжатием вдали от нее — и применимы классические ответы:

• Компрессия останавливаетсякоторые предотвращают раздавливание прокладки за пределами предела отскока там, где ремень натягивается сильнее всего.
• Укрепленный лоскут, поэтому закрывающая сила распространяется вдоль отверстия, а не рассеивается на несколько сантиметров по обе стороны от ремня.
• Профиль прокладки и твердость, выбранные для кривой силызакрытие на самом деле дает результат, а не единый идеал.
• Сложите геометрию на концах, поскольку откидной клапан должен поворачивать угол на каждом конце отверстия - та же проблема с образованием углов, которая возникает при любой широкой сложенной застежке.

Неравномерное зажатие — классический вариант отказа этого типа затвора: уплотнение, которое удерживается в центре и имеет разрыв на одном конце, выдержит случайное погружение и протечет под постоянным давлением. Проверка ровности по всей ширине, а не только на ремешке, является обязательным этапом проверки.

Оболочка: больше швов, меньше допусков

• Материал.ТПУ, ламинированный на нейлоне 420D, является подходящей оболочкой для этого класса: нейлоновая основа обладает прочностью на разрыв и истиранию, ТПУ обеспечивает стойкость к гидролизу, устойчивость к ультрафиолетовому излучению, гибкость при низких температурах и свариваемость. ТПУ также гораздо лучше переносит постоянное сгибание загруженной упаковки, чем жесткое покрытие.
• Сварка на частоте 27,12 МГцбез каких-либо отверстий для игл где-либо в барьере. В большой упаковке стабильность параметров сварки на протяжении всего производственного цикла является важнейшим фактором, определяющим, соответствует ли партия требованиям.
• Усиленная абразивная основа.Базовая панель перетаскивается и опускается больше, чем любая другая поверхность, а для продукта IPX8 изношенное основание является нарушением герметичности, а не просто косметическим повреждением.
• Нагрузите анкеры, пришитые перед сваркой.Крепления ремня безопасности, поясного ремня и ручки для переноски сначала пришиваются к плоским панелям с высоким натяжением, поэтому перфорации оказываются под сварной обшивкой, и нагрузка распределяется по сшитому отпечатку. Только сварные анкеры отслаиваются при длительном сдвиге.

Производственная последовательность

1. Размещение и раскрой материала— панели обрезаются с жестким допуском, так как сварной шов не имеет припуска на поглощение осадка.
2. Шитье подсборки— ремни безопасности, поясной ремень, задняя панель, боковые карманы и крепления для шнурков выполнены в виде модулей.
3. Сшивание точек нагрузки на плоские панели— анкеры применяются при высоком натяжении до закрытия корпуса.
4. Установка штампа и высокочастотная сварка— панцирь сросся в сплошную герметичную кожу, закрывающую сшитые следы.
5. Приклеивание прокладок— уплотнительная лента из натурального каучука плотно приклеена по всей длине отверстия. Любое отклонение здесь впоследствии становится полосой неравномерного сжатия.
6. Сборка клапана и компрессионного ремня— геометрия клапана настроена так, чтобы складываться под прямым углом к ​​прокладке, ремень и фурнитура закреплены.
7. Проверка закрытия— компрессию проверяли по всей ширине, а не только на лямке.
8. Определение утечек и упаковка.

Основа продукта

Эти сварные пакеты являются равной отправной точкой для OEM-заказа — ни один из них не имеет приоритета над другим; конструкция IPX8 сочетается с проверенными конструкциями со складным верхом IPX7 и герметичными молниями:

Изображение	Модель и характеристики	Система уплотнений и рейтинг	минимальный заказ
	SL-J033 Водонепроницаемый экспедиционный рюкзак— 45л/55л/65л (34×23×58/68/78 см); 1916/1968/2043 г; ТПУ, ламинированный нейлоном 420D; сверхпрочная усиленная абразивная основа; внутренний сетчатый карман; боковой карман, боковые шнурки для ремешков, накладная панель на липучке, светоотражающая окантовка; мягкие лямки, нагрудный ремень, мягкий набедренный ремень, ручка для переноски; желтый/черный.	IPX8— уплотнительная лента из натурального каучука + откидной клапан + центральный компрессионный ремень	300–500
	SL-E103 Водонепроницаемый рюкзак с герметичной молнией— 45л (30×22×73 см); ТПУ водонепроницаемое покрытие; внутренний компьютерный уровень; образец 15 дней.	Герметичная молния — проверенный IPX7, широкий быстрый доступ	500
	SL-E090 Герметичный сухой рюкзак— 60л (36×25×80 см); ТПУ; черный, желтый, красный; складывается для транспортировки; плавает.	Roll-top — большой объем захваченного воздуха, плавучесть за счет конструкции.	300–500
	SL-E039 Сухой рюкзак из ТПУ— 25л; Нейлон 420D с покрытием ТПУ; две регулируемые лямки и поясная пуговица; образец 3–5 дней.	Roll-top — проверенный IPX7 на сварном корпусе из ТПУ.	300–500
	SL-E977 Сухой рюкзак для каяка— 28л; ПВХ 500D 0,5 мм; полукруглая раковина; окно телефона; многофункциональный замок; боковой клапан надувания/сдувания; Задняя панель из ЭВА.	Ролл-топ с клапаном — контролируемая подача воздуха на герметичном корпусе	300–500

Система уплотнений, характеристики прокладок, емкость, материал корпуса, конфигурация жгутов, фурнитура и брендинг — все это указывается в заказе, либо упаковка может быть разработана по эскизу. Обратите внимание, что SL-J033 имеет три емкости на одной платформе уплотнения, поэтому программа IPX8 может охватывать 45–65 л без трех отдельных разработок укупорочных средств.

Контроль качества пакета IPX8

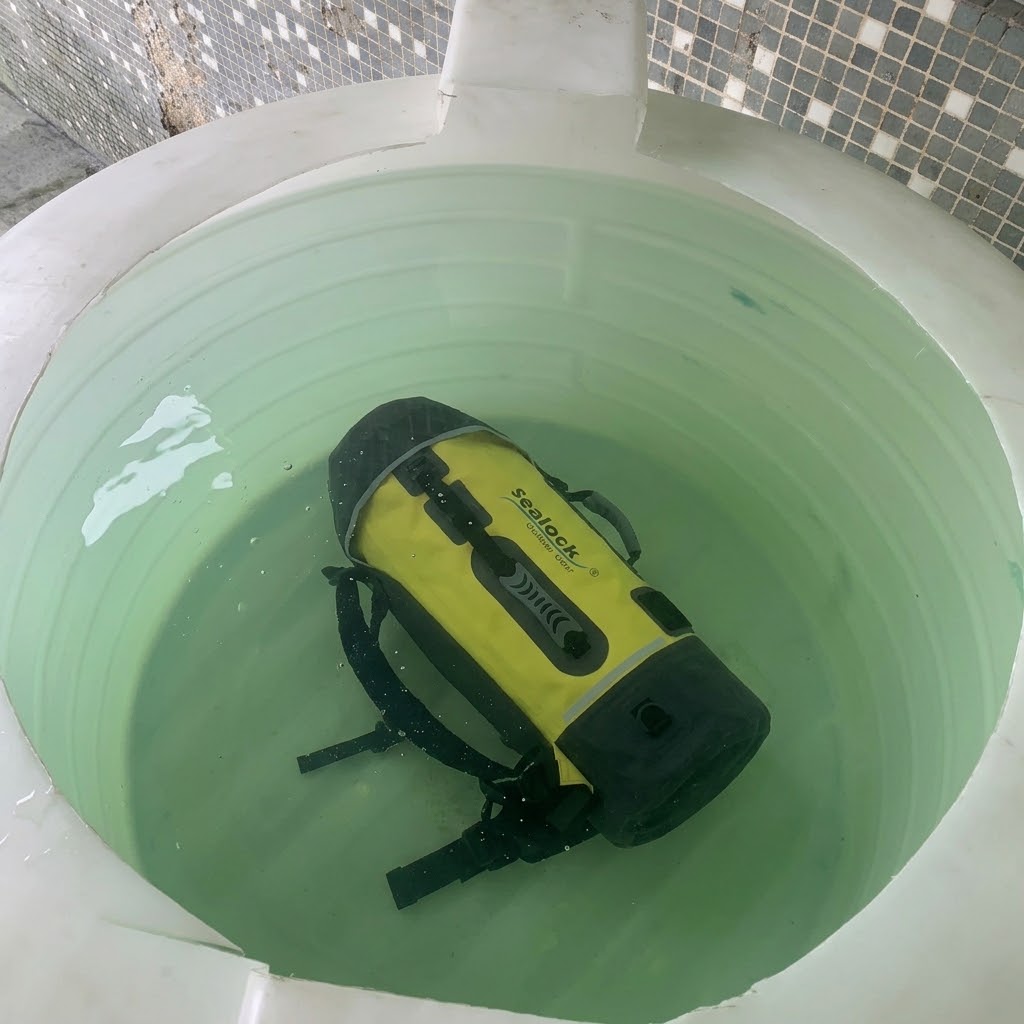

Качество оценивается по трем уровням.IQCпокрывает входящую ламинированную ткань из ТПУ для обеспечения толщины покрытия, адгезии и свариваемости, а такжезапас прокладок для дюрометра и компрессионного комплекталямки, пенопласт, пряжки и фурнитура соответствуют подписанному стандарту.IPQCохватывает допуск на резку, целостность сварного шва и ширину сварного шва, правильность приклеивания прокладки вдоль проема, сборку клапана и ленты, швы нагрузочных анкеров ипроверка сжатия по всей ширине крышки— с испытаниями на отслаивание образцов сварных швов в начале каждого прохода.ОККохватывает отбор проб по стандарту ISO 2859 AQL, испытания погружением на заявленную глубину и продолжительность, а также сравнение с золотыми образцами с доступной сертификацией SGS или QIMA — и в случае утверждения IPX8 покупатели должны ожидать отчет об испытаниях с указанием глубины, а не только рейтинга.

Sealock также строго выполняет полную процедуру проверки готовой продукции заказчиком:распаковка, вакуумная экстракция, 24-часовой статический отдых и определение утечки воздуха. Это имеет большее значение для большой упаковки, чем где-либо еще в этой линейке: медленная утечка, которую может замаскировать большой герметичный объем во время короткого погружения, по-прежнему приводит к заметному утечке вакуума в течение целого дня. Лаборатория дополнительно проверяет прочность сварного соединения и отслаивания, остаточную стойкость прокладки, циклические испытания закрытия, прочность шва с испытанием на нагрузку более 1500 циклов и рывковую нагрузку на крепления привязных ремней и поясных ремней, истирание, разрыв, растяжение, солевой туман, УФ-излучение, стойкость цвета и разницу в цвете.

Часто задаваемые вопросы: Производство рюкзаков IPX8

Вопрос: Почему рюкзак с выдвижной крышкой не может иметь рейтинг IPX8?
Ответ: Потому что сила запечатывания рулонной крышки зависит от того, как пользователь ее складывает и зажимает, а не от специально спроектированного сжатия. Он отлично защищает от дождя, брызг и кратковременного погружения — именно поэтому наши рюкзаки с закручивающейся крышкой имеют подтвержденный IPX7 — но для заявленного IPX8 требуется прокладка, сжимаемая контролируемым, повторяемым усилием зажима.

Вопрос: Насколько сильно должна быть сжата уплотнительная прокладка?
Ответ: В довольно узком диапазоне: идеальной является около 40 % исходной толщины, практический максимум – 50 %, а ниже примерно 10–15 % надежного уплотнения быть не может. Сжатие более 50% может привести к тому, что резина не отскочит, что приведет к постоянному зазору.

Вопрос: Откуда вы знаете, что прокладка сохранит герметичность через два года?
Ответ: Указывая набор сжатия, проверенный по стандарту ASTM D395, а не предполагая его. Компаунд с плохой остаточной компрессией уплотняет в первый день и постепенно прекращает свое действие. При входном контроле запас прокладок проверяют по твердости и остаточной деформации на сжатие.

Вопрос: Какую часть пакета IPX8 сложнее всего правильно реализовать?
A: Даже зажимая широкое отверстие. Центральный компрессионный ремень концентрирует силу посередине и передает меньшую силу на концах, поэтому для застежки требуется усиленный клапан, ограничители сжатия и профиль прокладки, соответствующий фактической кривой силы, а затем сжатие проверяется по всей ширине во время проверки.

Вопрос: Плавает ли пакет IPX8?
Ответ: Герметичная упаковка задерживает воздух и плавает, что полезно, но тот же захваченный воздух при погружении выталкивает крышку наружу, поэтому оболочка и уплотнение должны быть рассчитаны на давление с обоих направлений.

Вопрос: Что нам следует запросить для обоснования заявления IPX8?
Ответ: Заявленная глубина и продолжительность, а также отчет об испытаниях готового продукта. IPX8 без указанной глубины не подлежит проверке, и это наиболее распространенное завышение в водонепроницаемом снаряжении.

Поговорите с Фабрикой

Чтобы разработать водонепроницаемый рюкзак IPX8, свяжитесь с Sealock по адресу:info@sealock.com.hkили +86-769-82009361. Более двадцати лет высокочастотной сварки и промышленного шитья под одной крышей, герметичная конструкция IPX8, заявленная глубина испытаний, двойное производство Китай-Вьетнам и полная процедура проверки клиента при каждой поставке.
