Руководство по изготовлению водонепроницаемого рюкзака с откидной крышкой

Sealock — производитель водонепроницаемых рюкзаков с закручивающейся крышкой и поставщик OEM. В сухом мешке рулонная крышка — это самая простая застежка в уличном снаряжении: круглая горловина, сложенная и застегнутая. В рюкзаке это один из самых сложных компонентов для сборки, поскольку отверстие широкое и имеет определенную форму, оно должно плотно прилегать к ремню безопасности и раме, а в его углах начинаются почти все поломки складного верха. В этом руководстве рассказывается, как на самом деле изготавливается воротник, какие аппаратные решения лежат в его основе, а также детали спецификаций, которые отличают герметичный закручивающийся верх от просто складывающегося.

Почему ролл-топ выигрывает у рюкзака

Этот механизм стоит точно описать, поскольку он объясняет последующие правила проектирования. Складывание ткани на себя создаетлабиринтное уплотнение: вода не имеет прямого пути внутрь, поэтому отверстие защищено от дождя, независимо от застежки-молнии. Это важно, потому что даже водонепроницаемые молнии со временем пропускают воду на зубцы под давлением, а действительно герметичная молния — это дорогостоящее оборудование, требующее обслуживания. Ролл-топ обеспечивает герметичное открытие сотсутствие механических частей на пути уплотнения вообще— дешевле, проще и сложнее сломать.

Каждый трус с откидным верхом должен учитывать компромисс: печать существует только в том случае, если пользователь действительно может ее сложить. Это ставит воротник в центр фигуры.

Воротник: изготовленный компонент, а не кусок ткани

Секция ролика представляет собой специально созданный узел, выполняющий три задачи: придать сгибу определенную линию, удержать край плоским, чтобы слои сжимались равномерно, и закрепить удерживающее оборудование. Его спецификация сводится к четырем цифрам.

• Высота воротника.Материал, доступный над основным корпусом, определяет, сколько складок пользователь может получить при полной загрузке. Три сгиба — практический минимум для надежного уплотнения; четыре для стоячей воды. Если воротник короткий, загруженная упаковка может сложить только одну или две складки, и клиент сообщает об утечке, которая на самом деле является недостатком конструкции.
• Планка жесткости.Пластиковая или композитная полоска вдоль верхнего края, которая сохраняет рот плоским и квадратным, благодаря чему два лица четко соприкасаются, а складки складываются равномерно. В сварной конструкции ребро жесткости захватывается между линиями сварки, а не вшивается в кромку, что обеспечивает непрерывность барьера.
• Сложите направляющие.Жесткий обод не просто добавляет структуры — он помогает пользователю сложить в нужном месте, поэтому застежка оказывается в правильном положении без каких-либо инструкций. Постоянство складывания — это то, что делает печать повторяемой для тысяч пользователей.
• Управление шириной.Горловина рюкзака намного шире, чем трубка для сухого мешка. Чем шире отверстие, тем труднее сохранить складку равномерно по всей его длине, поэтому жесткость воротника и размещение фурнитуры являются пропорциональными, а не фиксированными решениями.

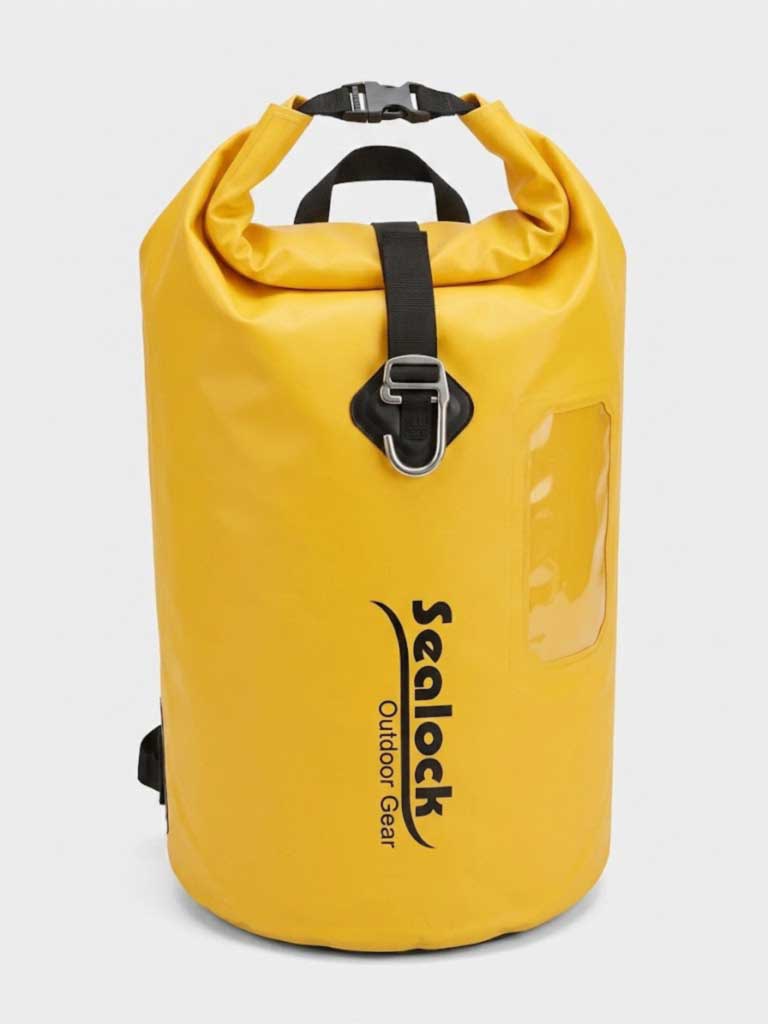

Аппаратное обеспечение хранения: два варианта, которые работают, два — нет

Что работает

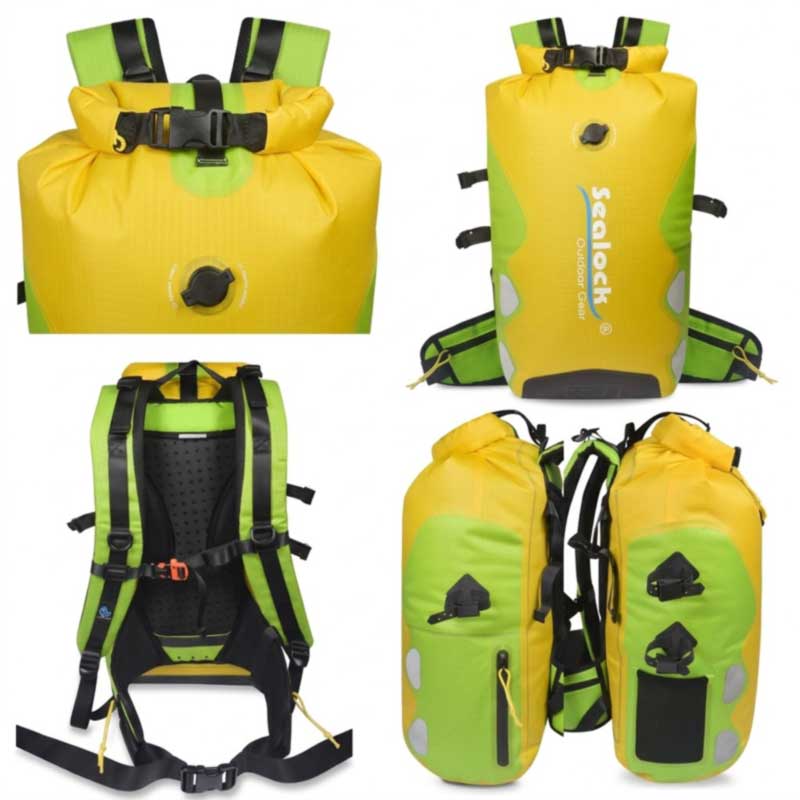

• Боковые пряжки— стандартно, безопасно, привычно и дешево. Две пряжки через широкий вырез стягивают воротник вниз с обоих концов; одинарная центральная пряжка работает быстрее, но позволяет поднимать концы.
• G-крючок— металлический крючок, который зацепляет петлю ремня. Он быстро застегивается, придает застежке жесткость и обеспечивает значительную дополнительную ценность. Коммерческую арифметику стоит знать: G-крючок стоит примернона два доллара дороже, чем стандартная пряжка с боковой застежкой, и обычно позволяет увеличить розничную цену во много раз.. В пакете премиум-класса для пригородных поездок это одно из самых дешевых доступных обновлений позиционирования.

Что не

• Магниты как удержание.Магниты отлично подходят для выравнивания воротника и бесполезны для его удержания. Когда пользователь наполняет упаковку, внутреннее давление открывает магнитную застежку. Магниты могут помочь в выравнивании, но рулон должен быть физически закреплен крючком или пряжкой.
• Лицевая сторона воротника застегивается на крючок.Это кажется очевидным способом добавить вторичное уплотнение, и это вызывает особую жалобу клиента: если выравнивание хоть немного отклоняется, сторона крючка остается открытой и истирает все, к чему прикасается — свитер из мериноса, шарф, куртку.Жесткий воротник воротника — лучший ответ, чем лицо на липучке.Там, где действительно требуется резервное уплотнение, более безопасным вариантом является узкая полоска внутри сгиба, расположенная так, чтобы она никогда не оставалась открытой.

Углы: где на самом деле протекает ролл-топ

Это та часть производства ролл-топов, о которой большинство путеводителей никогда не упоминают. Когда широкий воротник складывается, середина аккуратно сжимается ивнешние концы нет— сгиб должен завернуть за угол в месте соприкосновения с боковым швом, и материал там скапливается. Рецензенты упаковок премиум-класса с закручивающейся крышкой отмечают именно это: застежки, в которых приоритет отдается быстрому доступу, могут оставить крайние края отверстия менее плотно закрытыми, чем центр.

Производство отвечает:

• Аппаратное обеспечение на обоих концах, а не только середина, поэтому складка опускается вниз там, где она хочет подняться.
• Угловая геометрия, предназначенная для складывания.— плавный радиус в месте соединения воротника с боковым швом, а не острый угол, который заставляет материал скатываться в комки.
• Усиление сварного шва в месте соединения воротника с корпусом, поскольку этот угол многократно сгибается при каждом открытии упаковки.
• Уменьшение ширины воротникав некоторых конструкциях на концах приходится меньше материала, который нужно складывать.

Материал: Зона крена — проблема усталости при изгибе

Рулонный воротник складывается три-пять раз каждый раз, когда упаковка закрывается — тысячи циклов в год, и все они сосредоточены на одних и тех же нескольких сантиметрах. Это делает зону прокатки наиболее усталостно нагруженным материалом во всем изделии.

Честное руководство:ПВХ затвердевает при многократном складывании и воздействии ультрафиолета и может треснуть по линиям сгиба в течение нескольких лет ежедневной прокатки.Нейлон с покрытием из ТПУ ведет себя как эластичный, а не жесткий пластик, выдерживает гораздо большее количество циклов складывания, не растрескиваясь, а также остается гибким в холодную погоду, когда ПВХ вообще становится трудно сгибать. Так:

• Рюкзаки для ежедневного использования, поездок на работу и для холодного климата.— Нейлон с ТПУ-покрытием в зоне катания, а в идеале — по всей длине.
• Пакеты с защитой от истирания— бурная вода, арендный флот, грузовой — ПВХ 500D остается подходящей оболочкой, с учетом того, что зона крена является местом износа и может быть усилена.
• Гибридный— воротник из ТПУ на корпусе из ПВХ — это законный способ обеспечить долговечность складывания там, где это необходимо, и устойчивость к истиранию там, где это важно.

Интеграция ошейника с остальной частью рюкзака

В рюкзаке складной верх не существует изолированно, и необходимо спроектировать, а не обнаружить три взаимодействия:

• Рама ограничивает крен.Каркас или опора, выступающие слишком высоко, не позволяют воротнику аккуратно сложиться. Высота рамы и высота воротника — это одно решение, а не два.
• Ремень мешает.Крепления плечевых ремней возле верхнего края могут мешать сгибанию; Расположение якоря должно быть установлено с учетом закрытого положения.
• Емкость меняется при запаивании.В сложенном виде уходит примерно 15–20 см вертикальной ткани, около 4–6 л полезного объема по сравнению с развернутой фигурой. Укажите емкость с учетом этой потери и попросите клиентов заполнить ее примерно на три четверти — упаковку с набивкой невозможно сложить, что и является реальной причиной большинства сообщаемых утечек с рулонной крышкой.

Последовательность изготовления воротника-ролл-топа

1. Резка панелей— высота воротника обрезана по спецификации, с закруглениями углов, приспособленными для складывания.
2. Аппаратная лента, пришитая к плоским панелям— пряжки или анкеры с G-образными крюками, приложенные под высоким натяжением, пока материал плоский, перед сваркой.
3. Установка и захват ребра жесткости— верхняя кромка, сформированная вокруг ребра жесткости и закрытая линиями сварного шва, удерживающими его на месте.
4. Сварка воротника к кузову— места соединения сварены и усилены, особое внимание уделено углам.
5. Проверка соосности закрытия— два лица подтвердили, что встретились прямо; смещение на несколько миллиметров означает, что складки никогда не сжимаются равномерно.
6. Функциональный тест— воротник сложен в соответствии со спецификациями при рабочей нагрузке, затем проверен на герметичность.

Основа продукта

Эти сварные упаковки являются равными отправными точками для программы «ролл-топ» — ни одна из них не стоит выше другой; на каждом изображена разная конфигурация воротника и застежки:

Изображение	Модель и характеристики	Конфигурация закрытия	минимальный заказ
	SL-E801 Велосипедный рюкзак с откидным верхом— 30л (29×19×70 см); брезент ПВХ 500D; система переноски из смоляной сетки; внутренний карман для телефона; семь цветов.	Высокий профиль с откидной крышкой — глубокий бортик, позволяющий сложить четыре сгиба при нагрузке.	300–500
	SL-E039 Сухой рюкзак из ТПУ— 25л; Нейлон 420D с покрытием ТПУ; две регулируемые лямки и поясная пуговица; образец 3–5 дней; проверенный IPX7.	Зона роликов из ТПУ — выбор материала для ежедневного использования с интенсивным циклом складывания.	300–500
	SL-E208 Водонепроницаемый рюкзак для кемпинга— 30л, также комплектация 45л (Д29×Ш19×В55 см); 300D ТПУ; шелкография или тиснение логотипа.	Легкий воротник из ТПУ — две возможности на одной застежке	300
	SL-E102 Сухой рюкзак— 15л/20л/30л с указанными размерами для каждого размера; сетка ПВХ 500D; индивидуальные цвета и размеры.	Узкая трубчатая горловина — самая простая геометрия для равномерного складывания	300
	SL-E090 Герметичный сухой рюкзак— 60л (36×25×80 см); ТПУ; черный, желтый, красный; складывается для транспортировки; плавает.	Ролл-топ большого объема — широкая горловина, требующая комплексного оборудования	300–500
	SL-E011 Водонепроницаемый походный рюкзак— 20–40л; ТПУилиПВХ; пять цветов; внутренний карман для телефона; физиологический изгиб назад.	Один рисунок из любого материала — ТПУ для стойкости к сгибанию, ПВХ для стойкости к истиранию.	300–500
	SL-J033 Водонепроницаемый экспедиционный рюкзак— 45/55/65л; ТПУ на нейлоне 420D;IPX8; мягкие ремни безопасности, нагрудный ремень, мягкий поясной ремень.	Альтернатива рулонному верху — резиновая уплотнительная лента, откидной клапан и центральный компрессионный ремень.	300–500

Высота воротника, характеристики ребер жесткости, крепежные детали, геометрия углов, материал в зоне вращения, мощность и маркировка — все это можно указать по заказу, или упаковка может быть разработана по эскизу.

Контроль качества при закрытии

Качество оценивается по трем уровням —IQC(входящая ткань оболочки проверяется на толщину покрытия, адгезию и свариваемость, а также элементы жесткости, лямки, пряжки и G-образные крючки на соответствие подписанному стандарту, с указанием разницы в цвете и прочности),IPQC(высота воротника и допуск на резку, захват ребра жесткости, выравнивание закрытия, крепежные анкерные швы и целостность сварного шва на стыке воротника с корпусом и в углах, с испытаниями на отслаивание образцов сварных швов при каждом запуске), иОКК(Отбор проб AQL по ISO 2859, серийные испытания погружением в воду с манжетой, сложенной в соответствии со спецификацией, и сравнение образцов золота с доступными SGS или QIMA).

Sealock также строго выполняет полную процедуру проверки готовой продукции заказчиком:распаковка, вакуумная экстракция, 24-часовой статический отдых и определение утечки воздуха. В частности, в отношении продуктов с выдвижной крышкой лаборатория добавляет:тестирование цикла складывания воротникаи рывковая нагрузка на анкеры запорной фурнитуры, а также прочность сварного соединения и отслаивания, прочность шва, испытание жгута на нагрузку более 1500 циклов, истирание, разрыв, растяжение, солевой туман, УФ-излучение, стойкость цвета и разница в цвете.

Часто задаваемые вопросы: Производство рюкзаков с откидной крышкой

Вопрос: Какую высоту воротника нам следует указать?
О: Хватит на три складывания при рабочей нагрузке и на четыре, если рюкзак ориентирован на стоячую воду. Высота воротника определяет, сможет ли пользователь запечатать загруженную упаковку: короткий воротник приводит к «протечкам», которые на самом деле являются недостатком конструкции.

В: Можем ли мы использовать магниты для закрытия?
О: Для выравнивания, да; для удержания - нет. Магниты не имеют значимой несущей способности, и внутреннее давление полной упаковки открывает их. Используйте пряжку или G-образный крючок, чтобы физически зафиксировать рулон, а магниты только помогают выравниванию.

Вопрос: Должны ли мы добавить крючки и петли поперек воротника для вторичного уплотнения?
О: Мы бы не советовали застегивать лицо на липучке. Если выравнивание немного нарушено, открытая сторона крючка истирает одежду — проблема, которая быстро проявляется в пригородных рюкзаках. Лучшим решением является усиленный ободок воротника, при этом любая резервная полоса располагается внутри сгиба, где она не может оставаться открытой.

Вопрос: Пряжки или G-образный крючок?
О: пряжки являются надежным стандартом; два, на обоих концах широкого рта, как следует закройте углы. G-образный крючок повышает жесткость и ощутимо увеличивает воспринимаемую ценность при минимальных затратах на оборудование, что делает его эффективным обновлением премиального и пригородного позиционирования.

Вопрос: Какой материал для зоны проката?
Ответ: Нейлон с покрытием из ТПУ подойдет для всего, что складывается ежедневно или используется на холоде — он выдерживает гораздо большее количество циклов складывания и остается гибким. ПВХ — это подходящая оболочка, где преобладает истирание, но он становится жестким при многократном складывании и ультрафиолетовом излучении и со временем может треснуть вдоль линий сгиба, поэтому укрепите или выберите воротник из ТПУ, если срок службы сгиба является приоритетом.

Вопрос: Почему протекают концы отверстия раньше середины?
Ответ: Потому что широкий воротник равномерно сжимается в центре и скапливается в углах, где сгиб соединяется с боковым швом. Исправления — это фурнитура на обоих концах, удобный для складывания угловой радиус и усиление сварных швов на этом стыке.
