Шесть ламп и один ответ: стандартный шкаф для оценки цвета источника света

Из всех споров, которые возникают между фабрикой и брендом, цвета производят больше всего, и производят они их по причине, не имеющей ничего общего с чьей-либо небрежностью. Два человека могут добросовестно посмотреть на одни и те же две черные панели под разным освещением и прийти к противоположным выводам. Один из них стоит под теплыми офисными светильниками. Другой держит образец у окна пасмурным утром. Оба уверены. Оба описывают что-то реальное. Панели действительно подходят под один источник света и совершенно не подходят под другой, и это явление — метамерия — не является мнением, настроением или проблемой монитора. Это измеримое свойство двух материалов.

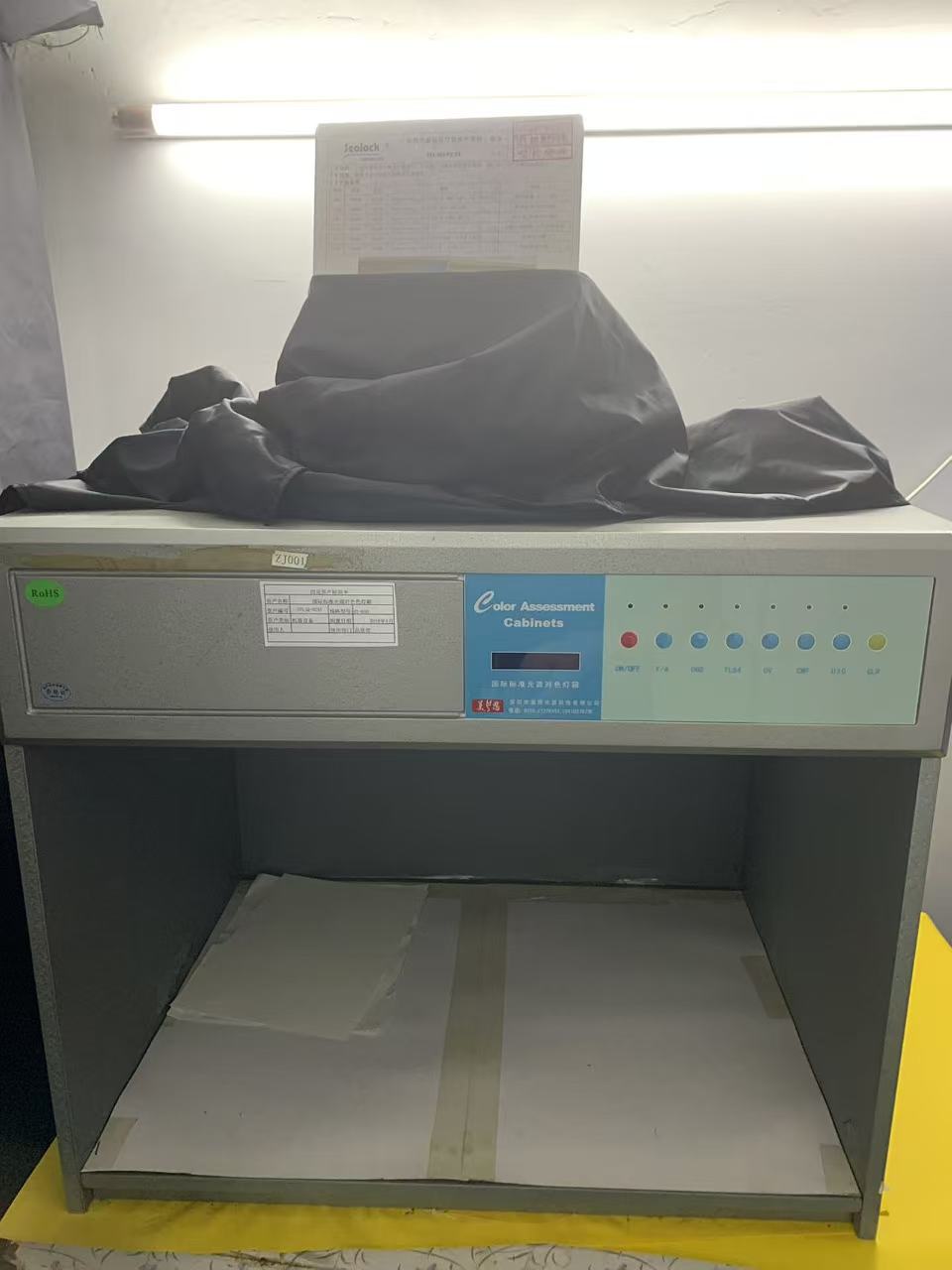

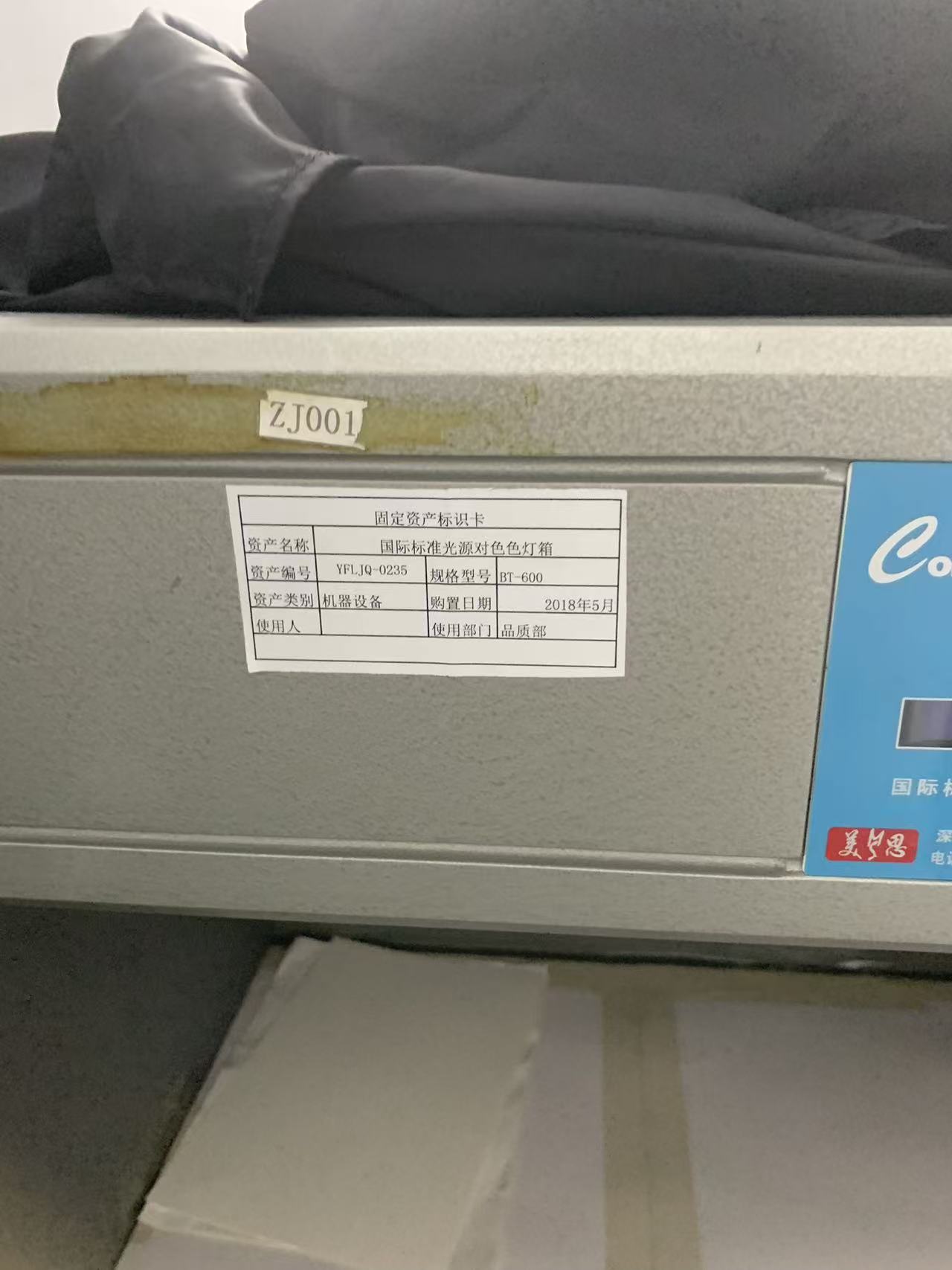

Инструмент, который разрешает этот спор еще до его начала, представляет собой наименее драматичную машину в нашей лаборатории: серый стальной ящик с нейтральным интерьером и шестью лампами на крыше. Актив YFLJQ-0235, модель BT-600, машинный номер ZJ001, находится в эксплуатации в нашем отделе качества с мая 2018 года, эксплуатируется в соответствии с контролируемой процедурой YFL-WI-PZ-01, редакция A/0, от 28 декабря 2023 года. Он не имеет движущихся частей, счетчика и цикла испытаний. Это просто гарантирует, что когда два человека расходятся во мнениях по поводу цвета, они, по крайней мере, расходятся во мнениях в одном и том же свете.

Зачем цвету вообще нужна машина

Цвет не является свойством объекта. Это произведение трех факторов: спектрального распределения мощности света, падающего на объект, спектральной отражательной способности самого объекта и реакции глаза наблюдателя. Измените любой из них, и воспринимаемый цвет изменится. Два материала, чьи кривые отражения имеют одинаковую общую форму, будут отслеживать друг друга при каждом источнике света. Два материала, кривые которых пересекаются — совпадающие по общей отраженной энергии при одном источнике света, но расходящиеся в спектральных деталях — будут совпадать при этом источнике света и заметно разделяться при другом.

Это не редкий случай в производстве водонепроницаемого снаряжения. Оно близко к состоянию по умолчанию, поскольку один сваренный мешок представляет собой набор материалов, окрашенных совершенно разными процессами на совершенно разных фабриках. Панель корпуса представляет собой пленку ТПУ или ПВХ или покрытие с пигментом, диспергированным в полимере. Лента изготовлена ​​из полиэстера, окрашенного в растворе или кусочками. Лента молнии изготовлена ​​из окрашенного текстиля, а зубцы молнии изготовлены из формованной смолы или покрыты металлом. Пряжки отлиты методом литья под давлением из маточной смеси. Подкладка другого плетения и другого класса красителя. Шесть поставщиков, шесть красителей, один «черный», который, как ожидает покупатель, будет одним черным.

Пигментированная пленка и окрашенный текстиль почти никогда не имеют общей кривой отражения. Их можно привести в визуальное соответствие при дневном свете, и при флуоресцентном освещении магазина они по-прежнему будут выглядеть зелеными или коричневыми на панели кузова. Если никто не проверил, первым, кто это обнаружит, будет торговец покупателя, стоящий в выставочном зале и держащий серийный образец против утвержденного образца за три недели до запуска.

Шесть источников света и для чего нужен каждый из них

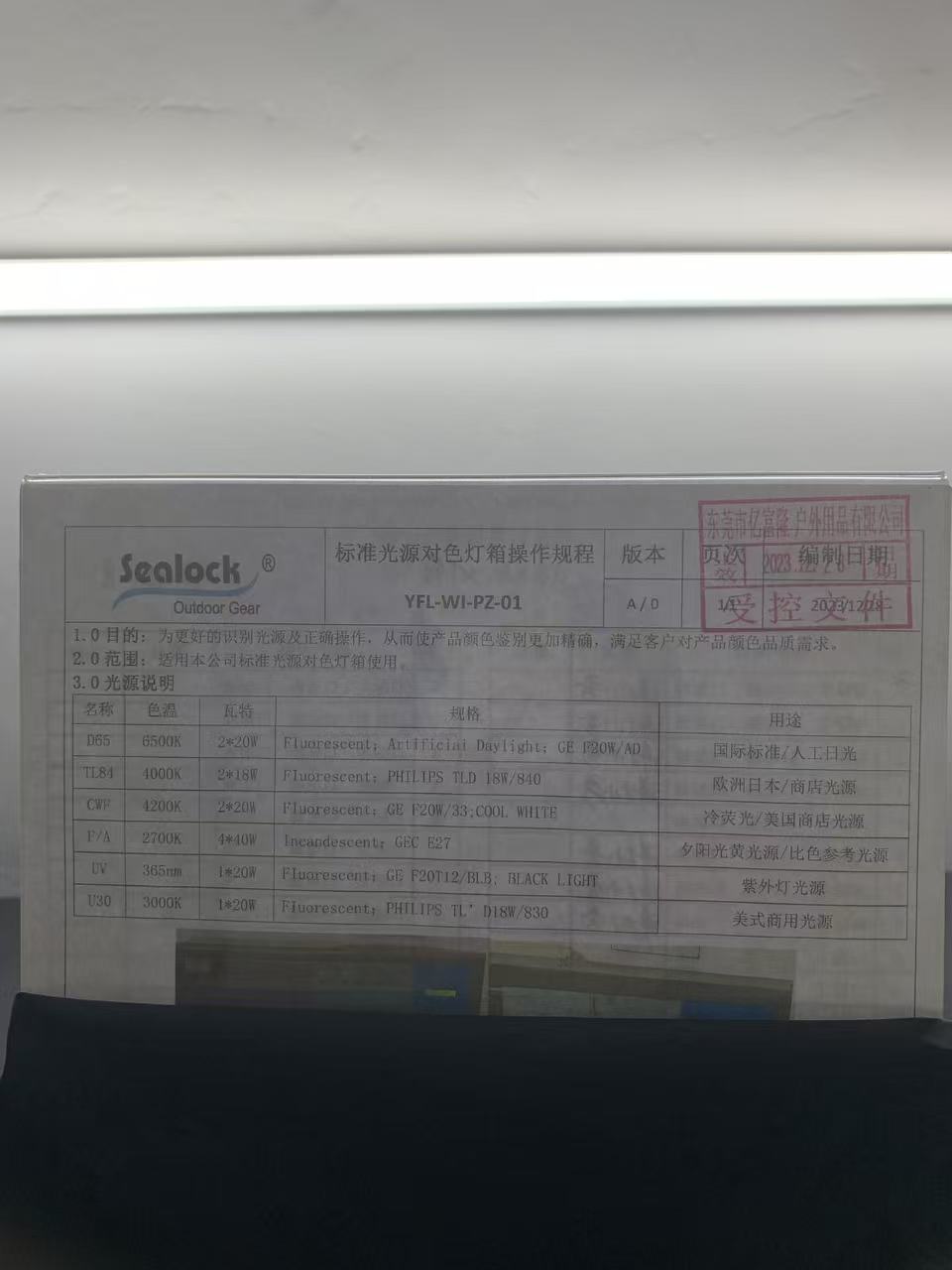

В нашей СОП указана комплектация ламп и, что особенно важно, что представляет собой каждая лампа. Эта таблица является частью процедуры, которую операторы фактически используют ежедневно.

Д65 — 6500К, искусственный дневной свет.Международный эталонный источник света, обозначающий средний дневной свет для северного неба. Каждое утверждение цвета в нашей системе начинается здесь, и, если клиент не укажет иное, это уровень, при котором цвет принимается или отклоняется. Это самое близкое, что есть в отрасли к нейтральному арбитру.

TL84 — 4000К, трифосфорная флуоресцентная.Освещение магазинов европейской и японской розницы. Если бренд продается через розничную торговлю в Европе или Японии, TL84 не является обязательным: это свет, при котором продукт будет оцениваться в момент покупки, и именно здесь фактически рождаются жалобы на цвет.

CWF — 4200К, холодный белый флуоресцентный свет.Американский розничный эквивалент. Пара, которая соответствует D65 и не соответствует CWF, — это пара, которая будет выглядеть неправильно на полке в крупном магазине в США, как бы хорошо она ни выглядела в комнате для образцов.

Ф/А — 2700К, лампа накаливания.Теплый вольфрамовый свет, используемый для домашнего и гостиничного освещения, а также для вечернего солнца. Это самое суровое испытание для всего, что принадлежит к семейству красно-коричневых, а также для почти нейтральных цветов, которые под его воздействием резко изменяются.

У30 — 3000К.Теплое американское коммерческое освещение, распространенное в специализированной розничной торговле и все чаще в магазинах для активного отдыха и повседневной жизни, где создается более теплая атмосфера, чем в супермаркете.

УФ — 365 нм, черный свет.Это вообще не цветной осветитель. Эта лампа предназначена для выявления оптических отбеливателей и является одним из самых полезных диагностических инструментов в кабинете. Белые и бледные цвета часто осветляют флуоресцентными отбеливателями, которые преобразуют УФ-излучение в видимый синий цвет, благодаря чему ткань выглядит белее белого. Оптические отбеливатели портятся под воздействием солнечных лучей и при стирке. Белая панель, которая ярко светится под УФ-излучением, — это белая панель, которая заметно желтеет в процессе эксплуатации, в то время как неосветленная панель рядом с ней остается на месте. УФ-лампа также раскрывает случай, когда два белых цвета идеально сочетаются в помещении, потому что они содержат разные нагрузки осветлителей, которые балансируют под одним светом и расходятся на открытом воздухе под настоящим солнечным светом, насыщенным УФ-излучением.

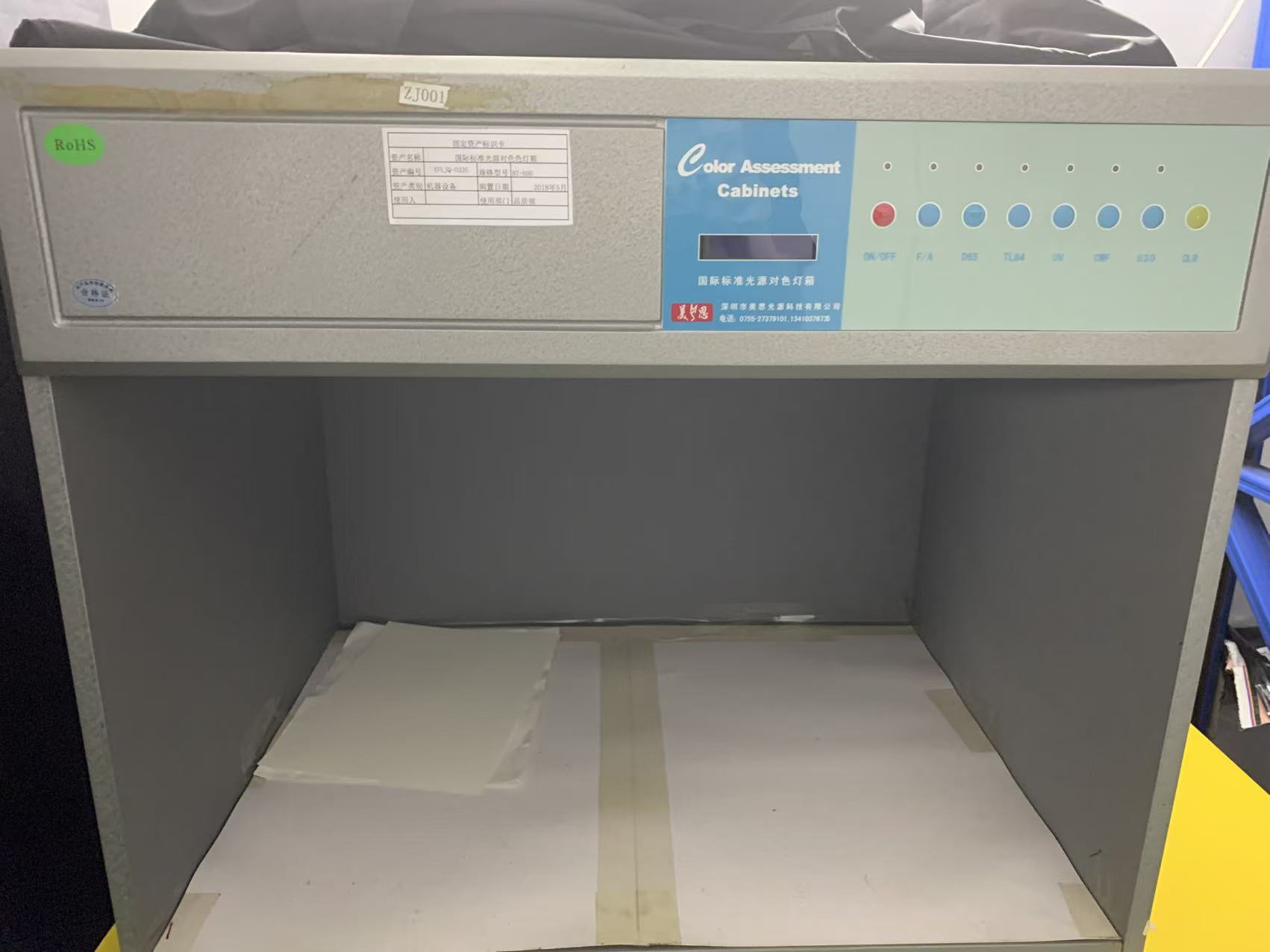

Панель переключает их индивидуально, а на дисплее прошедшего времени отслеживаются часы работы лампы. Этот дисплей важнее, чем кажется. Спектральная мощность люминесцентных ламп снижается задолго до того, как они выходят из строя, и старая лампа D65 незаметно перестает быть D65. Промышленная практика заключается в замене ламп по мере накопления часов, а не в случае неисправности — обычно около отметки в две тысячи часов — поэтому счетчик часов является частью прибора, а не аксессуаром.

Как мы это используем

Цель, указанная в верхней части наших СОП, проста: правильно идентифицировать источники света и правильно эксплуатировать шкаф, чтобы оценка цвета продукта была более точной и соответствовала требованиям клиента к качеству цветопередачи. Метод работы, лежащий в основе этого предложения, прост и не прощает ярлыков.

Утвержденный стандарт — подписанный лабораторный образец, утвержденный образец, золотой образец или чип физического цвета, предоставленный клиентом — размещается рядом с производственным образцом внутри шкафа на нейтрально-сером полу, без каких-либо других цветных объектов в поле зрения. Оба ориентированы одинаково, поскольку тканые материалы и материалы с покрытием отражают по-разному вдоль и поперек волокон, а образец, повернутый на девяносто градусов, может восприниматься как другой оттенок. Угол обзора составляет примерно 45 градусов к освещенной поверхности, что является геометрией, к которой сходятся все стандарты визуальной оценки, поскольку она отделяет блеск поверхности от цвета корпуса.

D65 идет первым и выносит основной вердикт. Затем оператор поочередно переключает TL84, CWF, U30 и F/A, наблюдая не за тем, идеально ли пара по-прежнему соответствует каждому из них, а за тем, соответствует линаправлениелюбые изменения разницы. Пара, которая постоянно слегка светится при каждом источнике света, имеет проблему с оттенком, которую можно исправить, отрегулировав загрузку красителя или пигмента. Пара, которая соответствует D65 и имеет зеленый цвет при TL84 и красный при F/A, имеет проблему метамерии, которую невозможно устранить путем регулировки загрузки — для нее требуется другая система красителей, и ее гораздо лучше обнаружить при лабораторном погружении, чем в контейнере с готовой продукцией.

УФ-лампа работает со всеми белыми, бледными цветами и любыми материалами, в которых есть подозрение на содержание флуоресцентного отбеливателя. Результаты записываются по шкале заказчика, а если требуется числовое значение, визуальная оценка сверяется с инструментальным измерением цветового различия. Они дополняют друг друга: прибор выдает повторяемый номер, который сохраняется при отправке по электронной почте, а шкаф выдает суждение, которое человек действительно сделает, держа в руках продукт.

Проблема сварного мешка, о которой вас никто не предупреждает

Есть одна проблема с цветом, характерная для высокочастотной сварки, и она регулярно ловит новые программы.

Сварка – это термический процесс. Полимер на линии сварки доводится до температуры плавления, а затем охлаждается под давлением, и при этом некоторые пигментные системы смещаются. Темно-серый ТПУ может иметь слабый коричневый оттенок вдоль сварного шва. Насыщенный красный цвет в зоне сварки может стать немного темнее. На сумке с длинными выступающими швами эта полоса не является дефектом, который покупатель простит как характеристика процесса — она воспринимается как два оттенка материала на одном изделии.

Именно в шкафу это улавливается, и это улавливается путем сравнения сварного купона с несварным материалом из того же рулона при всех шести источниках, а не только при дневном свете. Когда появляется смена, это вопрос параметров сварки, и он возвращается к инженерному делу сданные испытаний на отшелушиваниедля того же параметра, который установлен рядом с ним, поскольку сокращение времени выдержки для защиты цвета также приведет к снижению прочности сцепления, если это будет сделано небрежно. Окно, которое удовлетворяет обоим, уже, чем окно, которое удовлетворяет любому из них в отдельности, и его обнаружение — это большая часть того, из чего на самом деле состоит разработка нового материала.

В том же шкафу также оцениваются результаты окрашивания.тестер стойкости окраски при трении, поскольку градация по шкале серого сама по себе является визуальным сравнением и не имеет смысла при неконтролируемом освещении, а используется для проверки цвета послекамера температуры и влажностисостарил набор материалов. Старение под воздействием тепла и влажности влияет не только на механические свойства. Он меняет цвет, а черный цвет, который стал слегка бронзовым после семидесяти двух часов при повышенной температуре, — это информация, которую бренд хочет получить, прежде чем брать на себя обязательства.

Что должен указать покупатель

Большинство споров о цвете, которые мы наблюдаем от других поставщиков, связаны со спецификацией покупки, в которой говорится «цвет соответствует утвержденному образцу», и не более того. В этом предложении нет ни освещения, ни допуска, ни шкалы оценок, ни указания того, какие компоненты каким должны соответствовать. Это аргумент в ожидании даты доставки.

Спецификация, которая запрещает использование аргумента, называет четыре вещи. Во-первых, одобрение осветителя — обычно D65, а если продукт будет продаваться в европейской или японской рознице, то D65 плюс TL84 или плюс CWF для рынка США. Во-вторых, допустимая разница либо в виде шкалы серого, либо в виде числового допуска цветовой разницы. В-третьих, какие компоненты соответствуют цвету тела, а какие могут быть намеренно разных тонов, потому что на технической сумке лямки и корпус часто не предназначены для того, чтобы совпадать друг с другом, и их сочетание, которое никогда не было запланировано, приводит к пустой трате времени. В-четвертых, ограничено ли содержание оптического отбеливателя, что важно для любого белого или пастельного продукта с длительным ожидаемым сроком службы на открытом воздухе.

С учетом этих четырех пунктов в спецификации утверждение цвета становится проверкой. Без них это превратится в переговоры, проводимые по электронной почте между двумя людьми, стоящими под разными лампами.

Часто задаваемые вопросы

Разве спектрофотометр не может заменить световой короб?

Нет, и не по той причине, которую ожидают люди. Прибор выдает повторяемое число при любом источнике освещения, который вы просите его рассчитать, и он лучше человеческого глаза обнаруживает небольшие постоянные изменения. Но численный проход все равно может соответствовать визуально очевидному несоответствию, когда блеск, текстура или структура поверхности различаются между двумя материалами, что обычно происходит при сравнении глянцевой сварной пленки с матовой тканой. Оба инструмента необходимы. Прибор сообщает; Кабмин решает.

Почему мы не можем просто утвердить цвет на улице при дневном свете?

Потому что дневной свет – это не одно и то же. Его спектр меняется в зависимости от времени суток, сезона, широты, облачности и того, что отражается на него от близлежащих поверхностей. Цвет был одобрен в 10 часов утра при тонкой облачности и отклонен в 16:00. под ясным небом никогда не утверждалось по фиксированной ссылке. D65 существует именно для того, чтобы ссылка не двигалась.

Как вы поступаете с клиентом, у которого потускнели одобренные образцы?

Физические стандарты стареют, особенно образцы тканей, которые подвергались воздействию и воздействию. Если утвержденный стандарт устарел, мы отмечаем его, а не молча сопоставляем с ним: сопоставление нового производственного цикла с выцветшим эталоном запечатлевает выцветание в товаре. Обычное разрешение — это переизданный стандарт или числовое значение, согласованное с исходной спецификацией.

Требуется ли калибровка шкафа?

Сам шкаф не имеет измерительного элемента для калибровки, но эквивалентным контролем является состояние лампы. Часы работы ламп отслеживаются встроенным счетчиком, а лампы заменяются по накопленным часам, а не в случае выхода из строя, поскольку спектральный дрейф с большим отрывом предшествует перегоранию. Записи о замене ламп являются частью файла оборудования и доступны посещающим аудиторам вместе с сертификатами калибровки измерительных приборов в лаборатории.

Цвет проверяется один раз или на протяжении всего производства?

Через. Лабораторное испытание и одобрение первой статьи определяют цель; при входном контроле материалов проверяется каждый рулон и каждая партия лент; внутрипроцессные проверки позволяют выявить отклонения между партиями материалов в рамках одного заказа. Отклонение цвета между двумя рулонами номинально идентичной пленки достаточно распространено, поэтому рассмотрение одобрения как единовременного события означает, что в одной коробке оказывается партия с двумя оттенками одного и того же пакета.

Где это находится в сериале

Этот шкаф замыкает контур, проходящий через большую часть лаборатории. Он нивелирует окрашивание, вызванноетестер истирания, он считывает результаты испытаний на устойчивость окраски, проверяет наборы материалов до и после старения под воздействием окружающей среды, а также проверяет соответствие параметров сварки нашим требованиям.колебания и испытание молнии на выносливостьпроверка на прочность не была куплена ценой внешнего вида. Прочность и внешний вид не являются независимыми переменными в сварной конструкции, и инструмент, обеспечивающий их честность, вообще не имеет движущихся частей.

Компания Sealock уже более двадцати лет занимается производством водонепроницаемого оборудования, сваренного высокочастотной сваркой, в Дунгуане, Китай, и Хошимине, Вьетнам. Если вам нужен наш протокол утверждения цвета или вы хотите, чтобы осветительные приборы и допуски были включены в ваше собственное соглашение о качестве до начала программы, напишите по адресуinfo@sealock.com.hk.
