Внутри лаборатории Sealock: тестер ударной вибрации багажного отделения (XE-I09BA)

Почти каждая катастрофическая поломка сумки, о которой когда-либо слышал покупатель, начинается в одном и том же месте: в месте, где ремень, ручка или D-образное кольцо встречаются с панелью корпуса. Ткань редко рвется посередине. Молнии редко раскалываются на цепочке. Что выходит из строя, так это якорь — несколько квадратных сантиметров сварной заплаты, закрепки или лямочной петли, которые должны переносить весь вес загруженной сумки на гибкую стену тысячи раз при нагрузках, которые никогда не являются устойчивыми и непредсказуемыми. Вот почему статический тест на растяжение, какими бы впечатляющими ни были его результаты, является плохим предсказателем доходности месторождения. Сустав, который выдерживает одно натяжение в 80 кг, все равно может выйти из строя при 400 циклах динамического толчка в 8 кг, потому что усталость и пиковая сила имеют разные физические свойства.

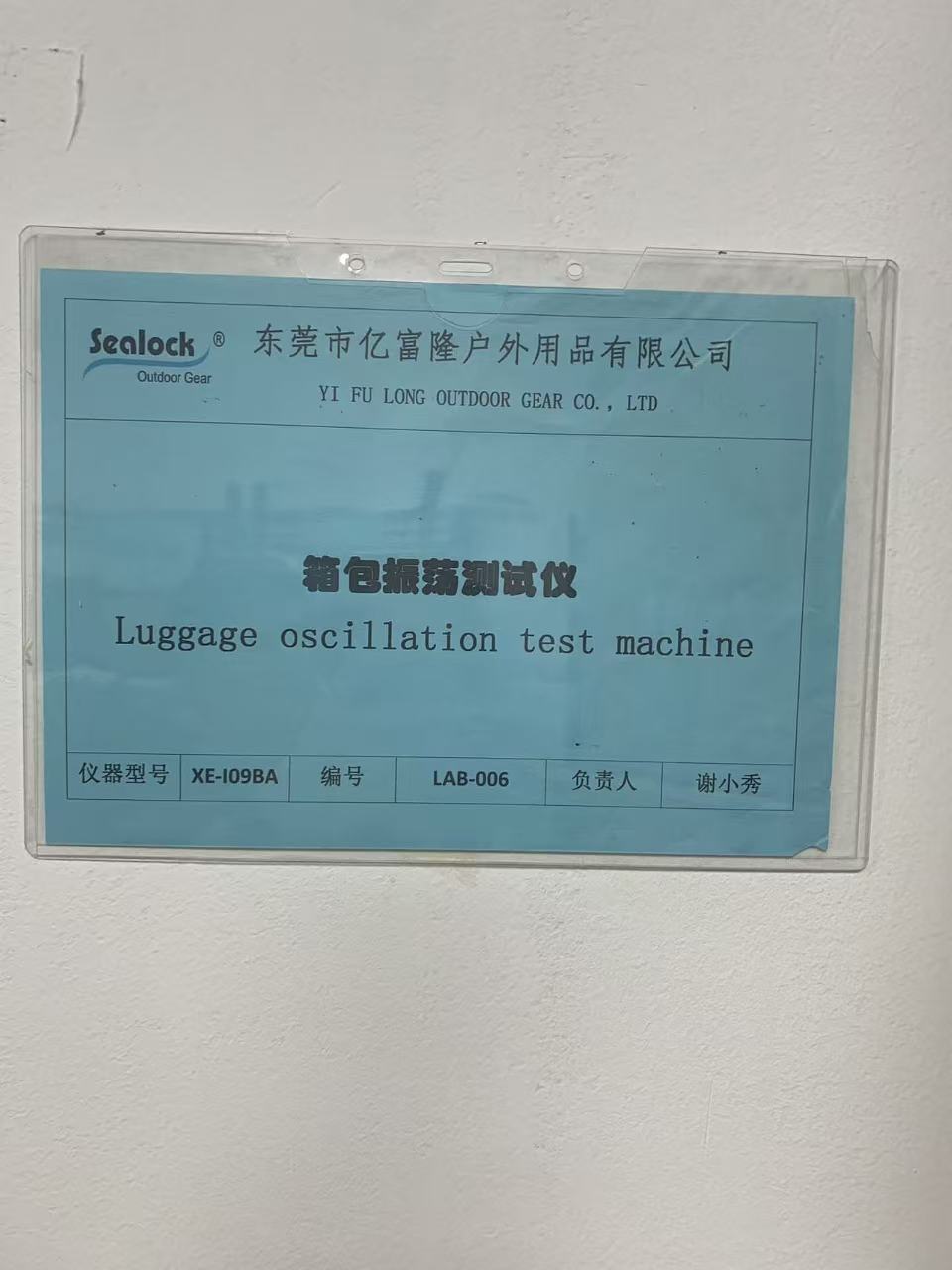

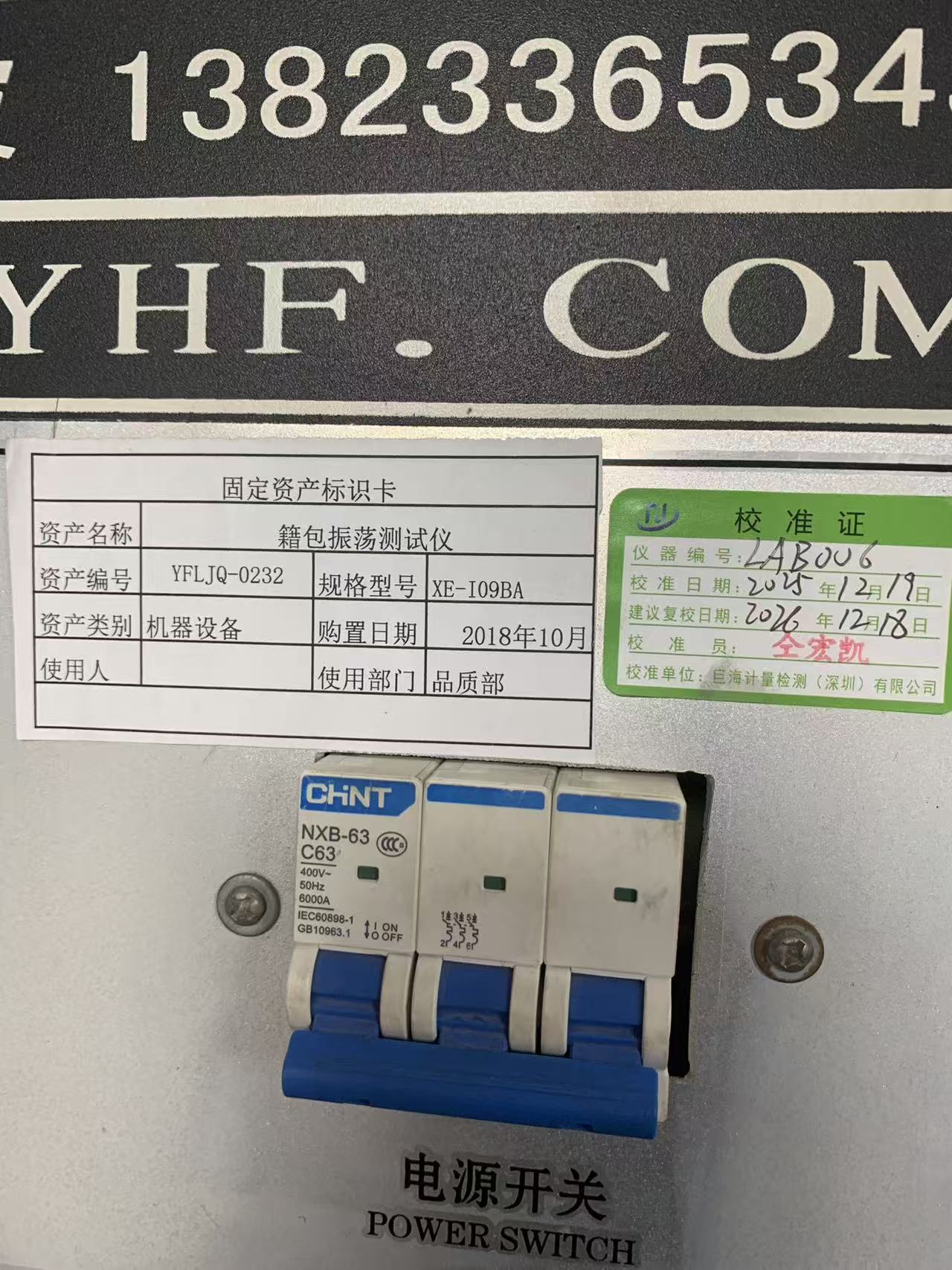

Машина, которая разделяет эти два мира в нашей лаборатории, — это тестер ударных колебаний багажа — актив YFLJQ-0232, модель XE-I09BA, номер инструмента LAB-006, находится в эксплуатации в нашем отделе качества с октября 2018 года и последняя внешняя калибровка проводилась 19 декабря 2025 года, повторная калибровка должна состояться 18 декабря 2026 года. Внутренне он работает в соответствии со стандартной рабочей процедурой YFL-WI-PZ-03, редакция. A/0, от 28 декабря 2023 г. В этой статье рассказывается о том, что на самом деле делает машина, почему испытания имеют большее значение для водонепроницаемых сумок, сваренных высокочастотной сваркой, чем для традиционно сшитого багажа, и что должен спросить менеджер по снабжению, когда он видит «испытание на ударную нагрузку» в спецификации поставщика.

Что на самом деле означает «колебательное воздействие»

Тест обманчиво прост в описании, но его довольно сложно выполнить хорошо. Сумку загружают до определенного веса, затем подвешивают к машине за любой исследуемый компонент — одну верхнюю ручку, пару плечевых ремней, петлю для переноски, полностью выдвинутую ручку тележки. Ударная головка поднимает загруженный мешок на определенный ход, а затем отпускает его. Гравитация сделает все остальное. Мешок падает, а демпфирующий пружинный блок в верхней части головки поглощает, а затем возвращает энергию падения, поэтому образец не просто падает один раз, а приводится в непрерывные колебания вверх и вниз. Каждый цикл посылает ударную волну вниз по ремню к точке крепления, а затем полностью разгружает его. Загрузите, потрясите, разгрузите, повторите.

Китайский стандарт методов легкой промышленности, который формализует это, QB/T 2922-2018.Чемодан и сумка. Метод испытания на встряхивание., описывает этот принцип как загрузку сумки указанным весом, подъем ее за ручку, плечевой ремень или полностью выдвинутую ручку тележки с помощью заданного хода, свободное падение под действием силы тяжести и использование пружины для поглощения и высвобождения энергии удара, чтобы сумка подвергалась повторяющимся ударам и колебаниям - тем самым проверяя выносливость ручки, ремня, ручки тележки и корпуса к тряске. Устройство имеет строгие характеристики: общая масса нижней присоски, верхнего демпфирующего блока, ударного стержня и стандартного крепления составляет 8,1 ± 0,2 кг, ход в одном направлении составляет 150 ± 5 мм, а шумопоглощающий узел на верхней присоске обеспечивает усилие пружины 110 ± 10 Н при сжатии заподлицо. Система управления должна позволять регулировать частоту ударов, устанавливать и регистрировать количество циклов и должна автоматически останавливать машину, если образец падает во время испытания.

Последний пункт имеет большее значение, чем кажется. Автоматическая остановка при падении образца не является функцией удобства — именно она делает подсчет цикла достоверной точкой данных. Если ремень порвется на цикле 612 и машина продолжает забивать пустое приспособление до тех пор, пока оно не достигнет заданного значения 1500, в отчете не будет ничего полезного. Поскольку машина останавливается в момент отделения, показания счетчикаявляетсяусталостная долговечность этого сустава.

Машина на нашем этаже

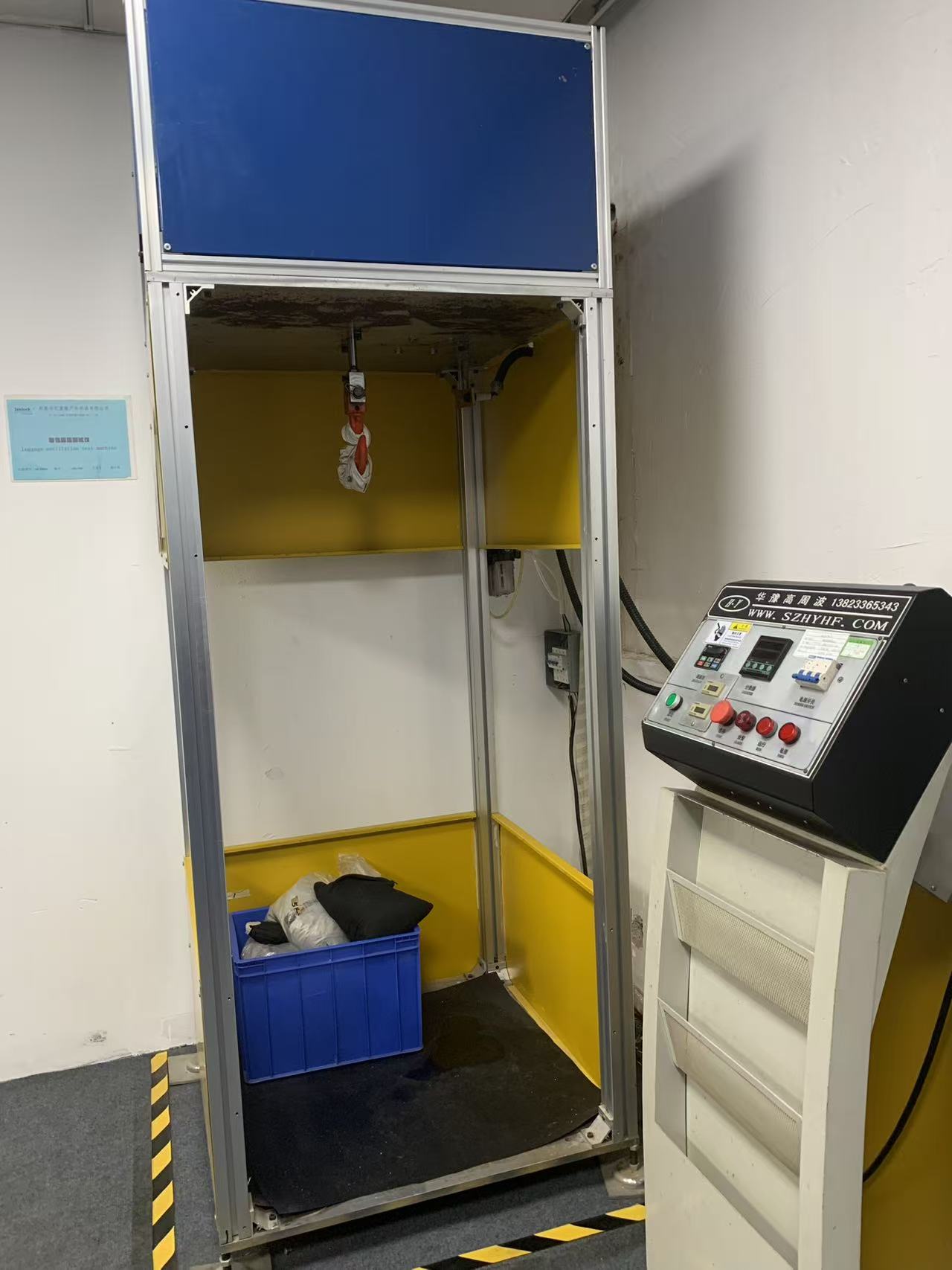

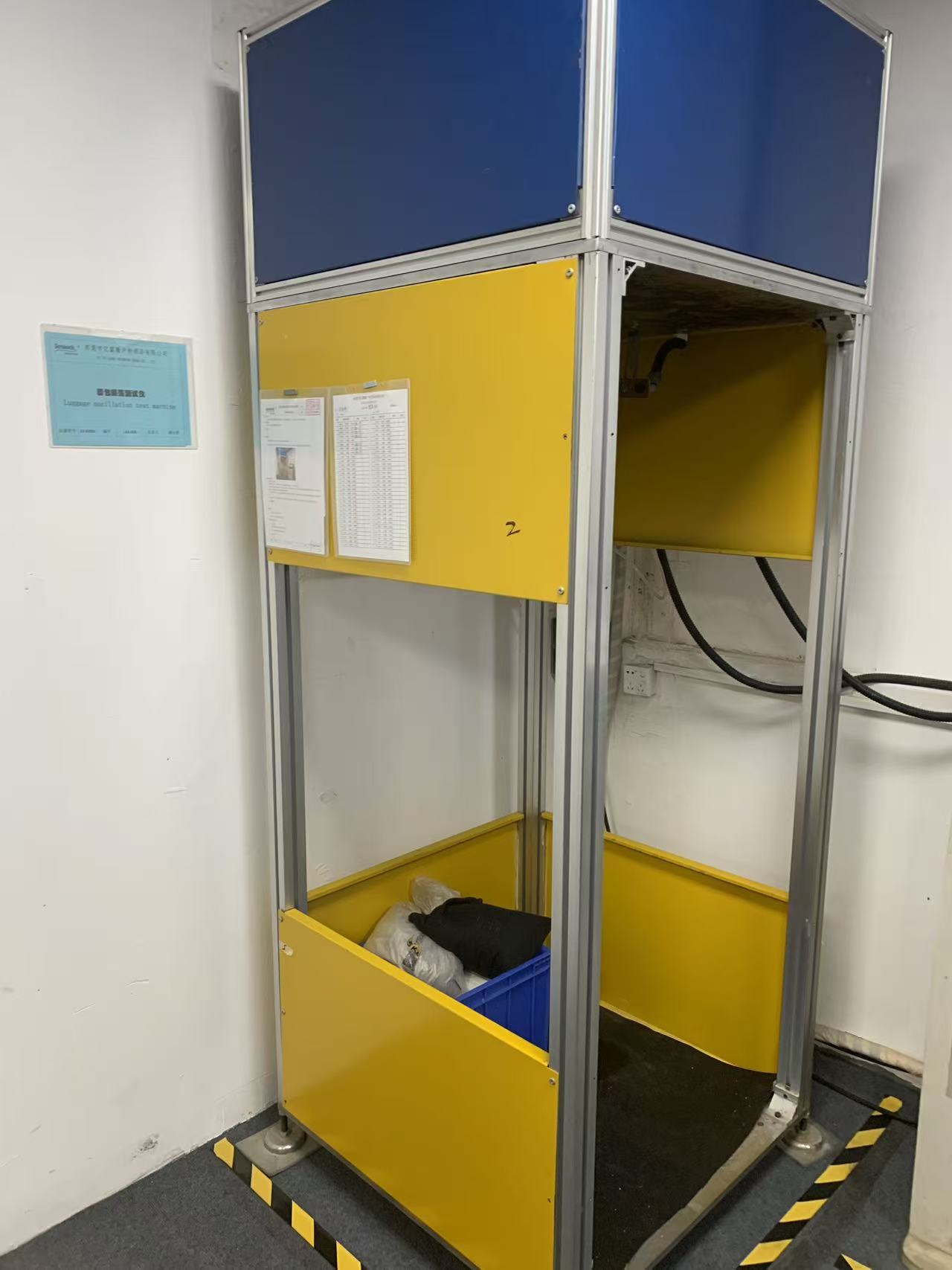

Наше устройство было построено шэньчжэньским производителем высокочастотного оборудования и намеренно непривлекательно. Испытательная камера представляет собой раму из экструдированного алюминия с желтыми и синими панелями заполнения, открытую с рабочей стороны, а пол покрыт тяжелым резиновым ковриком, предотвращающим отскок. Ударная головка свисает с верхней поперечины; под ним находится образец, а в ящике у основания — калиброванные мешки с песком, которые мы используем, чтобы довести мешок до номинальной испытательной нагрузки. Перед началом пробега рабочую сторону закрывает распашная дверца, и это единственное, что стоит между оператором и движущейся на скорости 20-килограммовой сумкой.

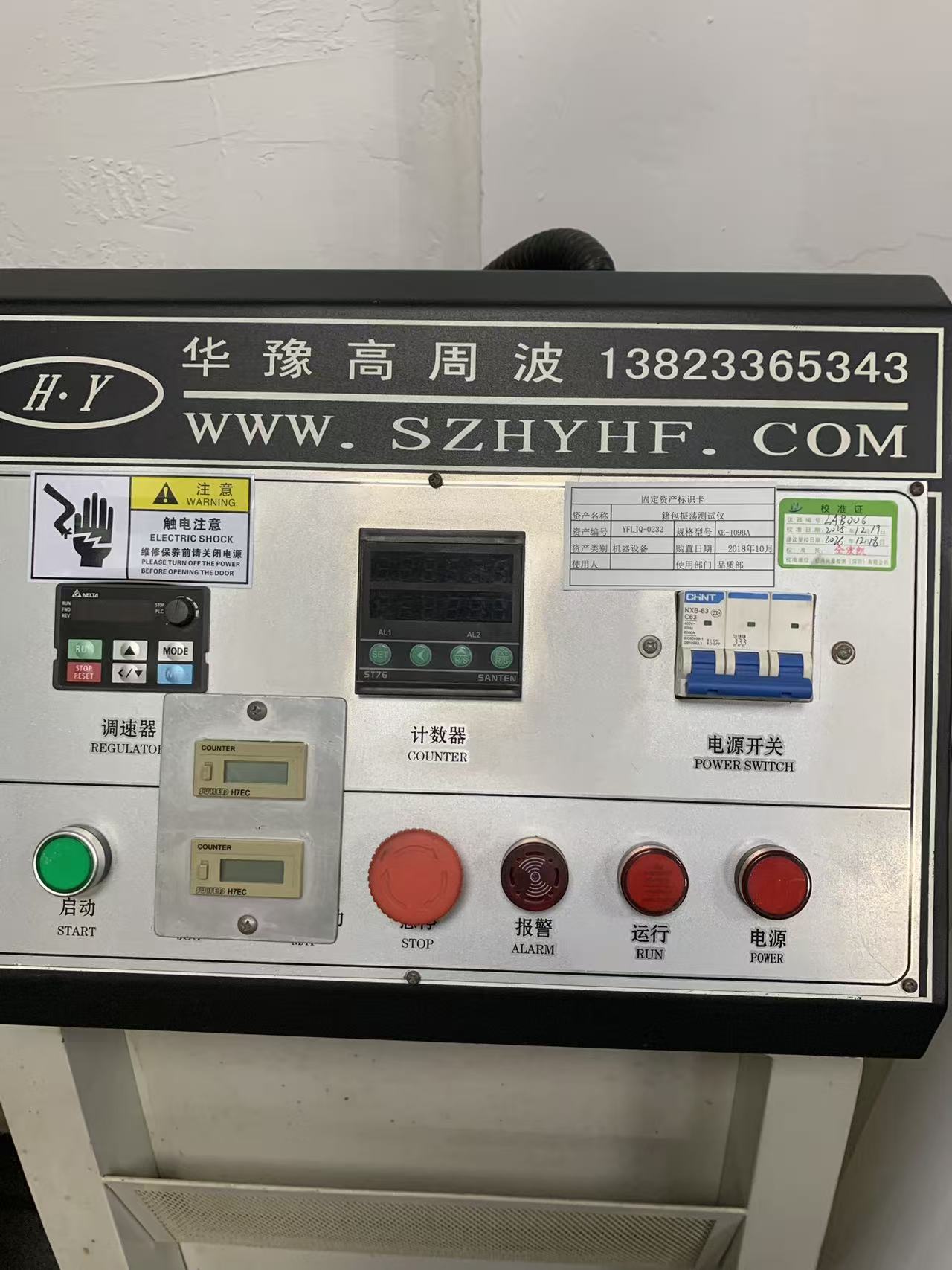

Пьедестал управления находится снаружи клетки. Его схема точно показывает, как проводится испытание: частотно-регулируемый привод Delta слева выполняет роль регулятора скорости, в центре находится цифровой счетчик SANTEN ST76 с двумя каналами сигнализации, два электромеханических счетчика FUJI H7EC регистрируют совокупные циклы независимо от программируемого, а также трехполюсный автоматический выключатель CHNT NXB-63 C63 на 400 В, 50 Гц с отключающей способностью 6000 А. поступающая мощность. Под ними расположены кнопка запуска, большая грибовидная кнопка аварийной остановки, а также индикаторы сигнализации, работы и питания.

Дублированные счетчики существуют не просто так. Программируемый счетчик останавливает машину на заданном цикле; Механические счетчики накапливают данные о сроках службы машины и выполняют перекрестную проверку, если кто-то задается вопросом, был ли запуск сброшен в середине теста. Когда сторонний аудитор клиента спрашивает, откуда мы знаем, что отчет отражает всю работу, мы указываем на этот ответ.

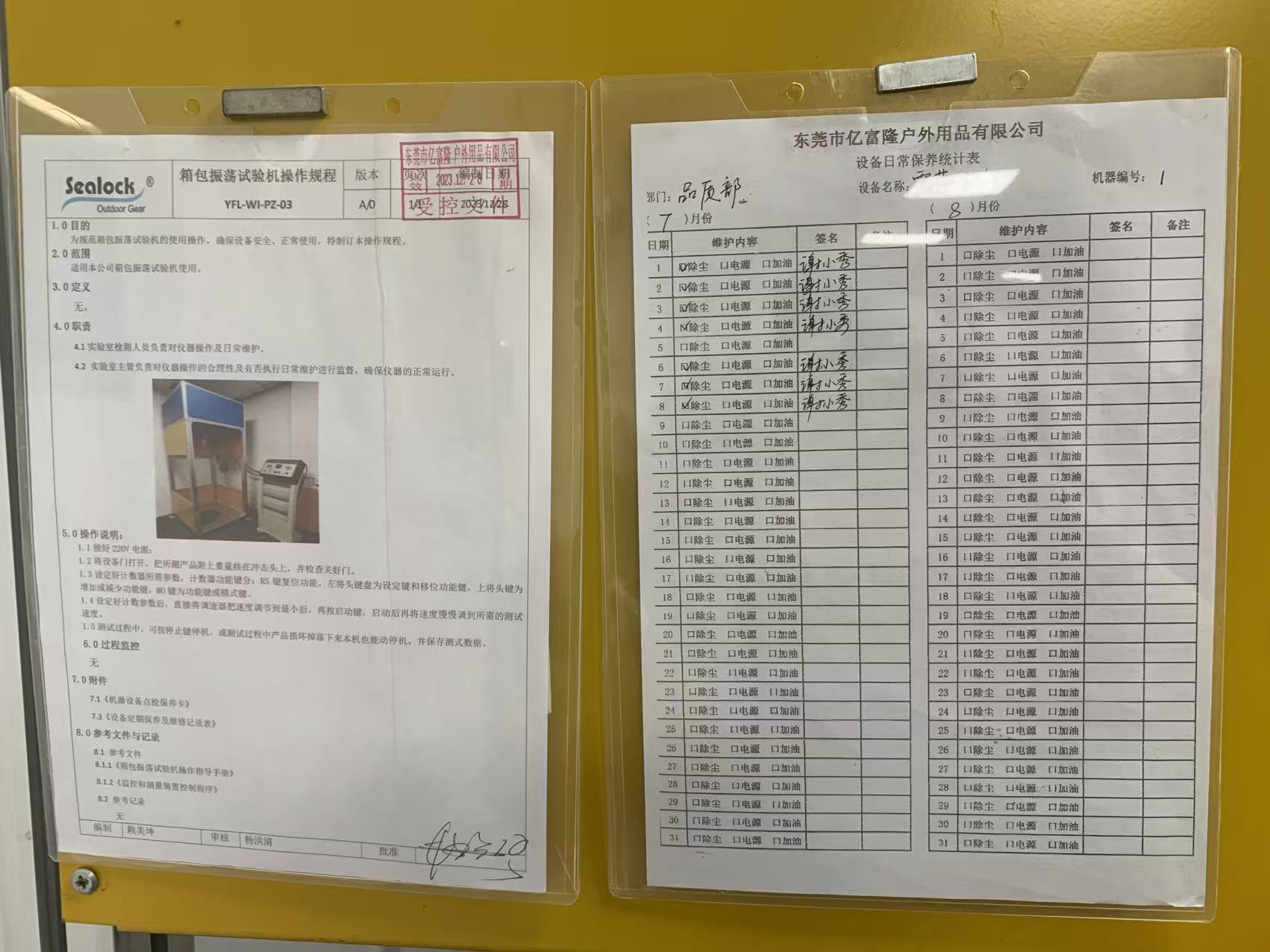

Как мы это делаем: СОП YFL-WI-PZ-03

Контролируемая процедура, размещенная на машине, короткая, и каждое ее предложение существует потому, что кто-то однажды ошибся.

Оператор подключает источник питания 220 В, открывает дверь камеры, подвешивает образец, уже нагруженный до его номинального веса, на ударную головку с помощью соответствующего приспособления и подтверждает, что дверь правильно закрыта, прежде чем что-либо начнет двигаться. Затем счетчик программируется: клавиша сброса очищает предыдущий цикл, клавиши сдвига и приращения устанавливают целевой счетчик циклов, а клавиша режима выбирает функцию подсчета. Только после того, как цель установлена, оператор поворачивает регулятор скорости до минимального значения, нажимает кнопку «Старт», а затем медленно увеличивает скорость до требуемой скорости испытания. Запуск на высокой скорости запрещен, поскольку резкий первый ход вызывает удар, который не предусмотрен стандартом, и может привести к ложному преждевременному отказу приспособления, а не испытуемого соединения.

Во время работы оператор может в любой момент остановить машину с помощью кнопки остановки. Если образец разобьется и упадет, машина остановится сама. Затем данные испытаний записываются. СОП поручает эксплуатацию и текущее обслуживание инспектору лаборатории, а надзор за ними — руководителю лаборатории, и это поддерживается ежедневным журналом технического обслуживания — удаление пыли, проверка электропитания, смазка — подписываемым изо дня в день.

Счетчик нагрузок и циклов: какие должны быть цифры

Стандарт метода определяет, как встряхивать сумку; стандарт продукта определяет, насколько сложно и как долго. Для сумок QB/T 1333-2018.Сумочка и рюкзак, который устанавливает тестовую нагрузку в соответствии с объемом корпуса сумки, а не, как это было в более ранней версии 2010 года, в соответствии со спецификацией продукта, и который оценивает только плечевой ремень, где одна ручка и плечевой ремень имеют перекрывающуюся сшитую область. Типичные коммерческие испытания проводятся до 400 циклов на двойных плечевых ремнях при указанной нагрузке 6 кг, при этом ручки оцениваются при их собственной комбинации нагрузки и цикла.

Четыреста циклов — это пол, а не потолок, и они рассчитаны на повседневную сумочку, а не на 60-литровую сухую спортивную сумку, которую десять лет будут бросать на палубу лодки. Наши внутренние требования к несущей нагрузке составляют 1500 циклов и выше, а для экспедиционных и морских программ мы проводим значительно более высокие расчеты при нагрузках, установленных на основе номинальной емкости сумки, а не на основе стандартной таблицы объемов. Когда собственный протокол клиента определяет другую комбинацию — более тяжелую загрузку с меньшим количеством циклов для имитации обработки багажа или более легкую загрузку с гораздо большим количеством циклов для имитации поездок на работу — машина просто берет эти числа. Целевые значения скорости, нагрузки и цикла задаются оператором, и в этом весь смысл иметь прибор внутри компании, а не покупать тестовые слоты на стороне.

Почему этот тест отличается от сварных водонепроницаемых сумок

Вот где фабрика по производству водонепроницаемого снаряжения отличается от обычной фабрики по производству багажа. На сшитой сумке фиксатор плечевого ремня представляет собой петлю тесьмы, зацепляющуюся за шов и укрепленную закрепкой. Вид неисправности — истирание нити и постепенное вытягивание стежка, и он дает о себе знать: стежки ослабевают, петля перекашивается, покупатель замечает это прежде, чем ее отпускают.

На мешке, сваренном высокочастотной сваркой, шов в месте крепления вообще отсутствует, либо шов носит декоративный характер, а реальный путь нагрузки проходит через сварную заплату, приклеенную к лицевой стороне панели кузова из ТПУ или ПВХ. Этот сустав разрушается из-за отслаивания, а не из-за истирания, и разрушение отслаивания происходит незаметно и внезапно. Сварной шов, который был немного холодным (недостаточная выдержка, загрязненная поверхность, штамп, отклонившийся от параллели на долю миллиметра), легко выдержит испытание на статическое растяжение, а затем расслоится на краю заплатки где-то между циклом 300 и циклом 900, потому что каждый цикл колебаний приходится на одну и ту же переднюю кромку соединения.

Это провал, который порождает отзывы, которые признает каждый категорийный менеджер: сумка, которая была в порядке в течение сезона, а затем «ремешок просто оторвался от сумки», оставив после себя чистый, непотертый контур заплатки. Это также, что немаловажно,гидроизоляцияотказ, и не только отказ прочности, поскольку частично отслоившаяся заплатка открывает путь утечки через лицевой материал задолго до его полного отделения. Сумка может начать пропускать воду через плечевое крепление, при этом отлично неся свой груз.

Вот почему тестер колебаний икомпьютеризированный тестер на растяжение и отслаиваниечитаются вместе, а не по отдельности. Испытание на отслаивание дает нам статическую прочность соединения сварного шва в килограммах с нашей внутренней таблицей материалов; Испытание на колебания показывает нам, выдерживает ли эта связь динамическую, повторяющуюся одностороннюю нагрузку в той геометрии, которую она фактически будет видеть в эксплуатации. Сварной шов может быть прочным и при этом не выдерживать усталость, если геометрия заплаты концентрирует отслаивание в одном углу. Только второй тест находит его.

На что мы смотрим, когда пробег заканчивается

Подсчет завершенных циклов является условием прохождения, а не результатом прохождения. Когда счетчик останавливается, образец опускается и исследуется по письменному контрольному списку: отсутствие отделения или частичное отделение ручки, ремня или крепежной заплаты; отсутствие расслоений или подъемов по краям сварной арматуры; отсутствие переломов, деформаций и растрескиваний пряжек, ползунков, D-образных колец или трипланов; отсутствие обрыва нити ни на одном закрепляющем стежке; отсутствие перекосов панели кузова вокруг точки нагрузки; а для сумок с системой тележки - ручку, которая плавно выдвигается и убирается, а также надежно фиксируется.

Все, что не связано с разделением, все равно записывается. Край заплаты, поднявшийся на два миллиметра при 1500 циклах, представляет собой пропущенный мешок и неудачный процесс, и он возвращается к проектированию как проблема параметров сварки, а не как одобрение. Если испытание является разрушительным или образец маркирован, образец помещается на карантин и не поступает повторно на товарные запасы.

Какое место он занимает в более широкой цепочке контроля качества?

Ни один документ не сертифицирует сумку. Тестер колебаний охватывает выносливость к динамическим нагрузкам в точках крепления и перемещается во всех направлениях:тестер срока службы возвратно-поступательной молниивыдерживает 3000 циклов закрытия при соответствующей по размеру боковой и продольной нагрузке; тоттестер истиранияитестер стойкости окраски при трениирешить проблему долговечности поверхности и передачи отделки; тотпрограммируемая камера температуры и влажностивыдерживает затвердевание материала в циклических условиях высокой влажности и температуры ниже нуля перед повторной проверкой механических свойств. Затем вся сборка подвергается полному испытанию на погружение в воду продолжительностью два часа или более для погружных изделий или испытаниям под сильным дождем и водоструйной обработкой для изделий, рассчитанных на устойчивость к дождю, а не погружению в воду.

Выполнение испытаний на колебанияпослеСтарение климата является одним из наиболее показательных последствий, доступных покупателю, и его стоит указать подробно. Клеевые соединения и некоторые сорта пленок ТПУ теряют значительную прочность на отслаивание после семидесяти двух часов воздействия горячей и влажной среды. Анкерный ремень, который выдерживает 1500 циклов в новом состоянии и 600 циклов после старения, покажет вам то, чего никогда не даст ни одно испытание при комнатной температуре.

Что должны просить покупатели

«Испытание на колебание» в спецификации ничего не значит, если за ним стоят четыре цифры: нагрузка в килограммах, количество циклов, протестированный компонент и критерии приемки. Попросите все четыре. Спросите, достигнут ли счет или машина автоматически остановилась раньше. Спросите, была ли сумка протестирована новая или после климатической обработки. Что касается конкретно сварных изделий, спросите, включала ли послеиспытательная проверка поднятие кромок на сварных участках усиления, потому что поставщик, который проверяет только разделение, сообщит о проходе мешка, который уже начал отслаиваться.

Для программ OEM и ODM мы задаем эти параметры совместно на этапе разработки, запускаем их на первых изделиях до того, как оснастка будет заморожена, и повторяем их во время производства. Если требуется собственный протокол бренда или отчет сторонней лаборатории, предварительную проверку выполняют собственные данные: мы предпочитаем обнаружить проблему на 700-м цикле на собственном производстве, чем в отчете SGS или QIMA за три недели до отгрузки.

Часто задаваемые вопросы

Является ли испытание на ударную нагрузку тем же самым, что и испытание на падение?

Нет. Тест на падение позволяет оценить, что происходит с сумкой и ее содержимым при одном неконтролируемом ударе о твердую поверхность. Испытания на ударную нагрузку позволяют оценить усталость в точках переноски при сотнях или тысячах контролируемых циклов нагрузки и отпускания. Они находят разные неисправности, и сумка может спокойно пройти одну, провалив другую.

Может ли эта машина тестировать мягкий холодильник или сухую сумку, а также рюкзак?

Да. На приспособление можно повесить все, что имеет определенную точку для переноски: одну ручку для переноски на сухой сумке, двойные плечевые ремни на более прохладном рюкзаке, верхнюю ручку на спортивной сумке. Изделия с мягкими стенками имеют набивку в зоне контакта с приспособлением, поэтому зажим не истирает ремешок и не создает ложного повреждения в захвате, а не в месте соединения.

Какую загрузку следует использовать, если у мешка не указана заявленная вместимость?

Стандарт продукта выводит его из объема корпуса сумки. На практике мы предпочитаем тестировать снаряжение для активного отдыха при номинальной мощности, которую бренд фактически напечатает на своей упаковке, плюс запас, поскольку именно это число потребитель будет рассматривать как разрешение.

Гарантирует ли проходной результат, что сумка не подведет в полевых условиях?

Это гарантирует, что конструкция и процесс, согласно выборке, преодолели определенный порог усталости. Долговечность в полевых условиях также зависит от стабильности производства, поэтому испытания на колебания проводятся на серийных образцах, а не только на «золотом образце», и почему параметры сварки контролируются независимо.

Оборудование откалибровано?

Внешне, аккредитованной калибровочной организацией, с сертификатом, прикрепленным к машине. Текущий сертификат выдан 19 декабря 2025 года, а срок повторной калибровки наступает 18 декабря 2026 года. Статус калибровки является частью каждого внутреннего аудита и доступен посещающим клиентам по запросу.
