Сорок восемь часов в соляном тумане: как мы тестируем оборудование морского водонепроницаемого снаряжения

Сухая сумка, пролежавшая на лодке два сезона, редко выходит из строя из-за того, что ткань сдалась. Это не удается, потому что D-образное кольцо побелело и заклинило, бегунок больше не может плавно перемещаться по водонепроницаемой молнии, карабин оставил полосу ржавчины на бледной панели или заклепка раздулась и расколола материал вокруг нее. Соль не разъедает части сумки, о чем любят говорить производители. Он атакует небольшие металлические компоненты, которые указаны на позднем этапе разработки, куплены по цене и никогда не тестировались - и делает это таким образом, что функциональный отказ превращается в дефект внешнего вида, а затем в отказ герметизации, обычно именно в таком порядке.

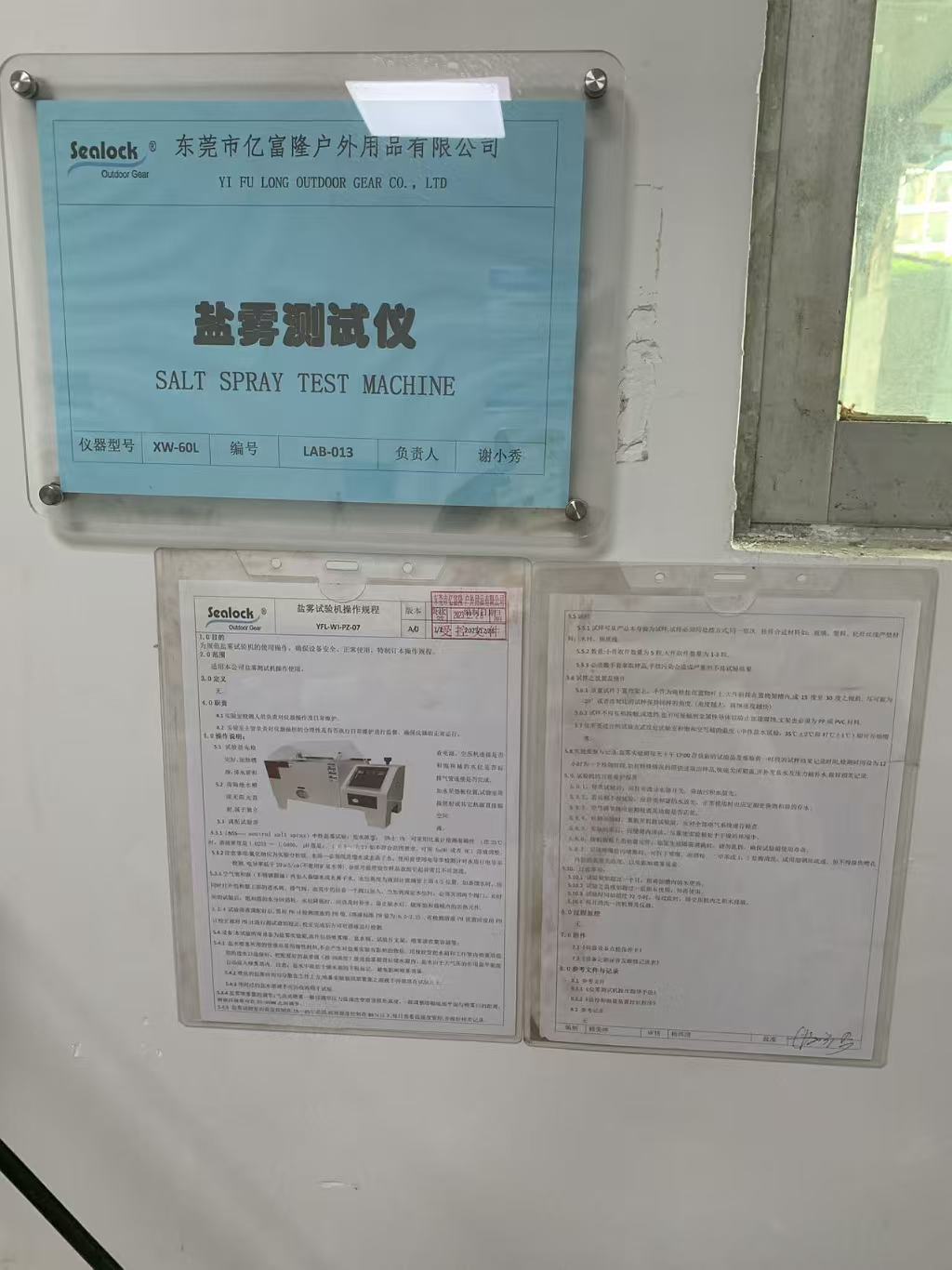

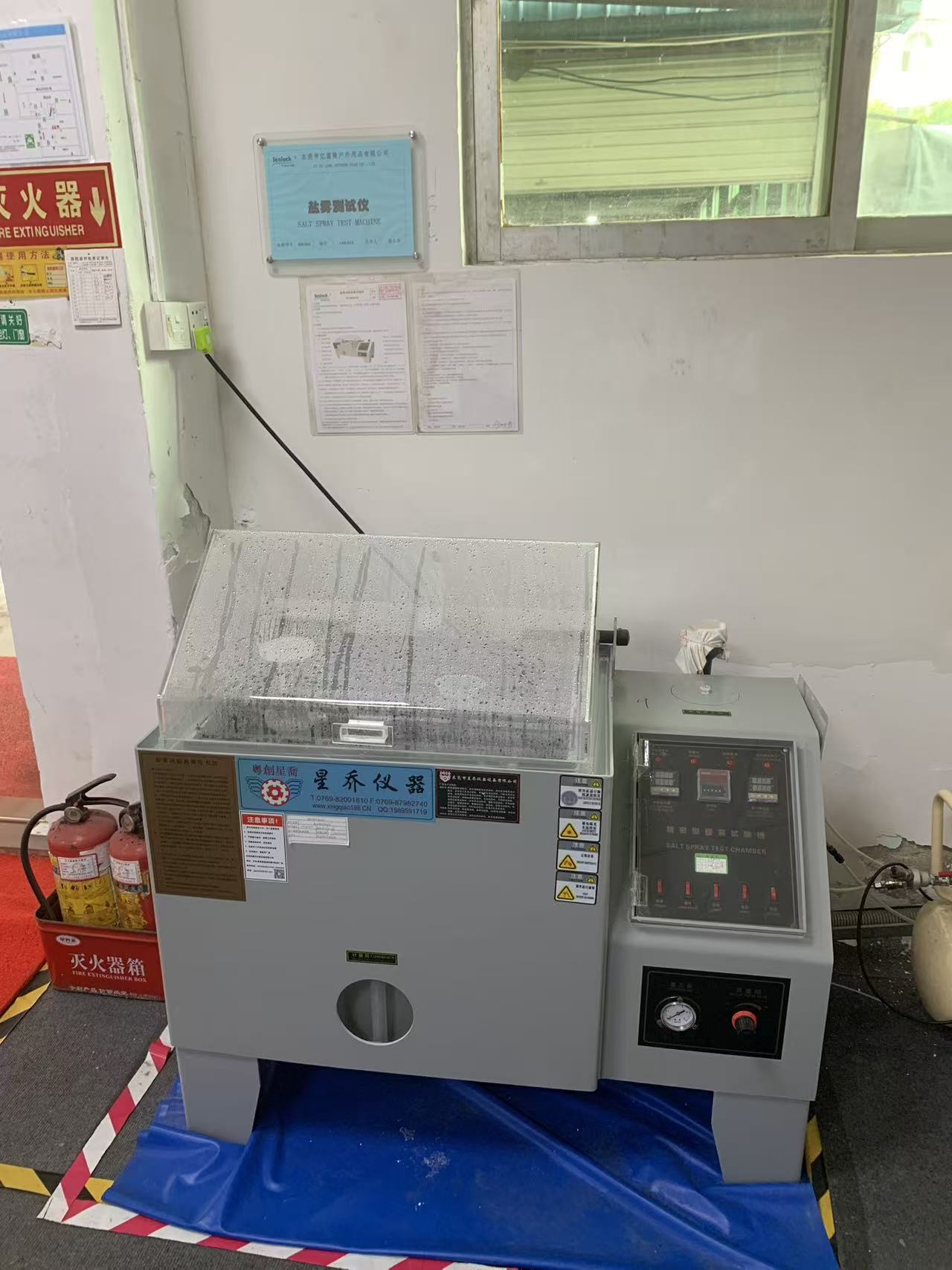

Прибор, который обнаруживает это до того, как это сделает клиент, представляет собой камеру солевого тумана: модель XW-60L, номер прибора LAB-013, эксплуатируется в соответствии с контролируемой процедурой YFL-WI-PZ-07, редакция A/0, от 28 декабря 2023 г., внешняя калибровка выполнена 19 декабря 2025 г., повторная калибровка должна состояться 18 декабря 2026 г. Он проводит тест на нейтральный солевой туман и является наименее неоднозначным прибором в нашей лаборатории. Либо покрытие продержалось указанное количество часов, либо нет.

Что на самом деле представляет собой тест на солевой туман

Нейтральный солевой туман, обычно обозначаемый NSS, является наиболее широко применяемым испытанием на ускоренную коррозию в производстве. Он подвергает материалы и покрытия воздействию непрерывно распыляемого соляного тумана при контролируемой температуре камеры 35°C с использованием 5% раствора хлорида натрия с pH, поддерживаемым в диапазоне от 6,5 до 7,2. Двумя руководящими документами являются ASTM B117 и ISO 9227, при этом GB/T 10125 является эквивалентным китайским стандартом. Туман образуется постоянно, оседает на образцах и стекает. Здесь нет циклических циклов влажно-сухого состояния, колебаний температуры и ультрафиолетового компонента. Это единственное, беспощадное состояние.

Эта простота является одновременно сильной стороной и ограничением метода. НСС не является симуляцией моря. Ничто в природе не удерживает компонент при температуре 35°C в насыщенном соляном тумане без единого сухого интервала, а корреляция между часами работы в камере и годами реальной службы настолько слаба, что ни одна серьезная лаборатория не опубликует коэффициент пересчета. Что NSS превосходно делает, так это дискриминацию. Две оцинкованные пряжки, которые выглядят одинаково, стоят с разницей в несколько центов и поставляются от разных поставщиков, аккуратно разделяются в камере соляного тумана: одна показывает белую ржавчину через 24 часа, другая становится чистой через 72 часа. Это сравнение повторяемо, его можно оправдать, и оно является основой для одобрения или отклонения компонента.

Условия, которые мы придерживаемся

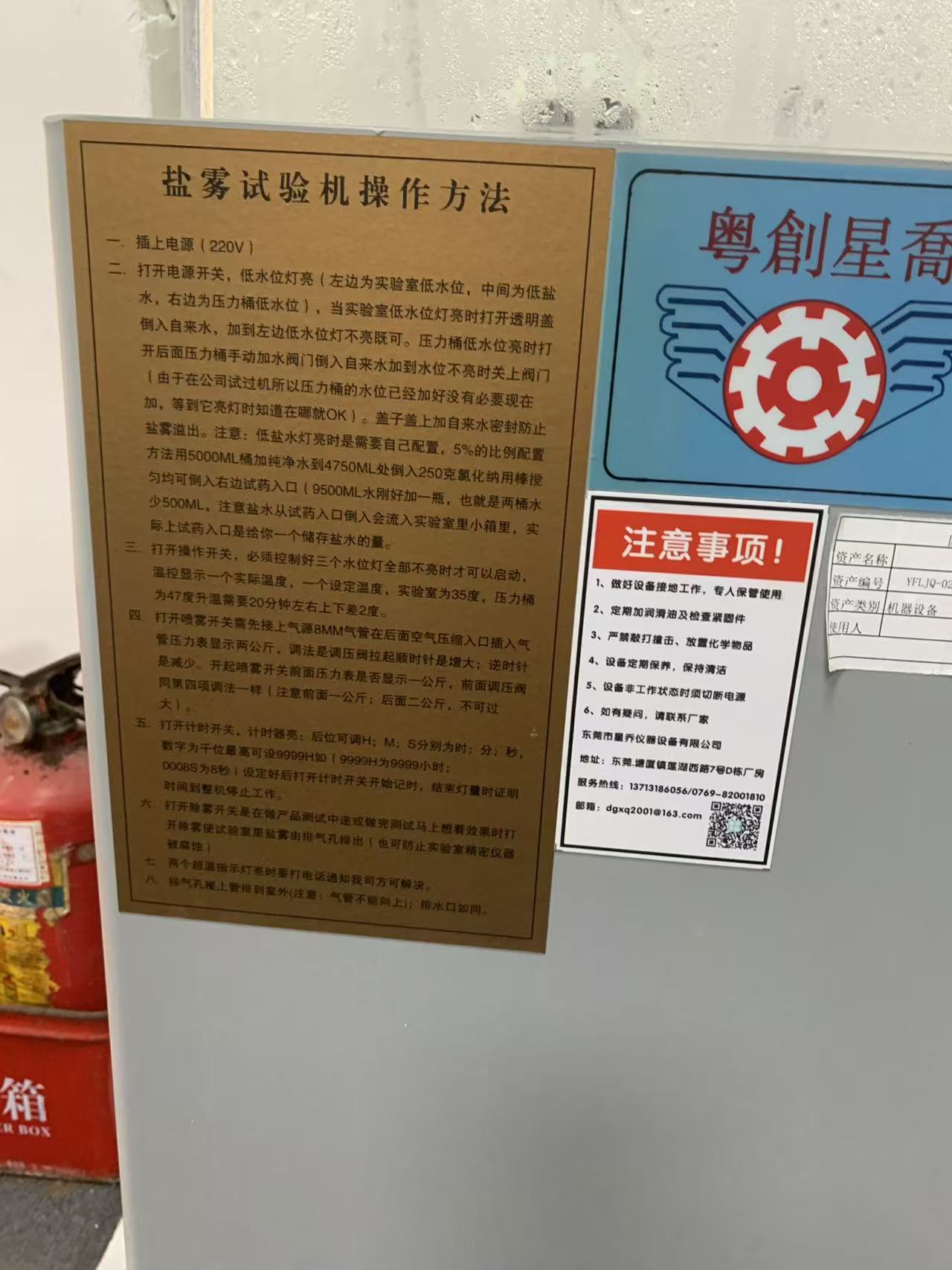

Рабочие параметры указаны на самой машине на табличке, на которой содержится больше практических подробностей, чем в большинстве руководств по оборудованию.

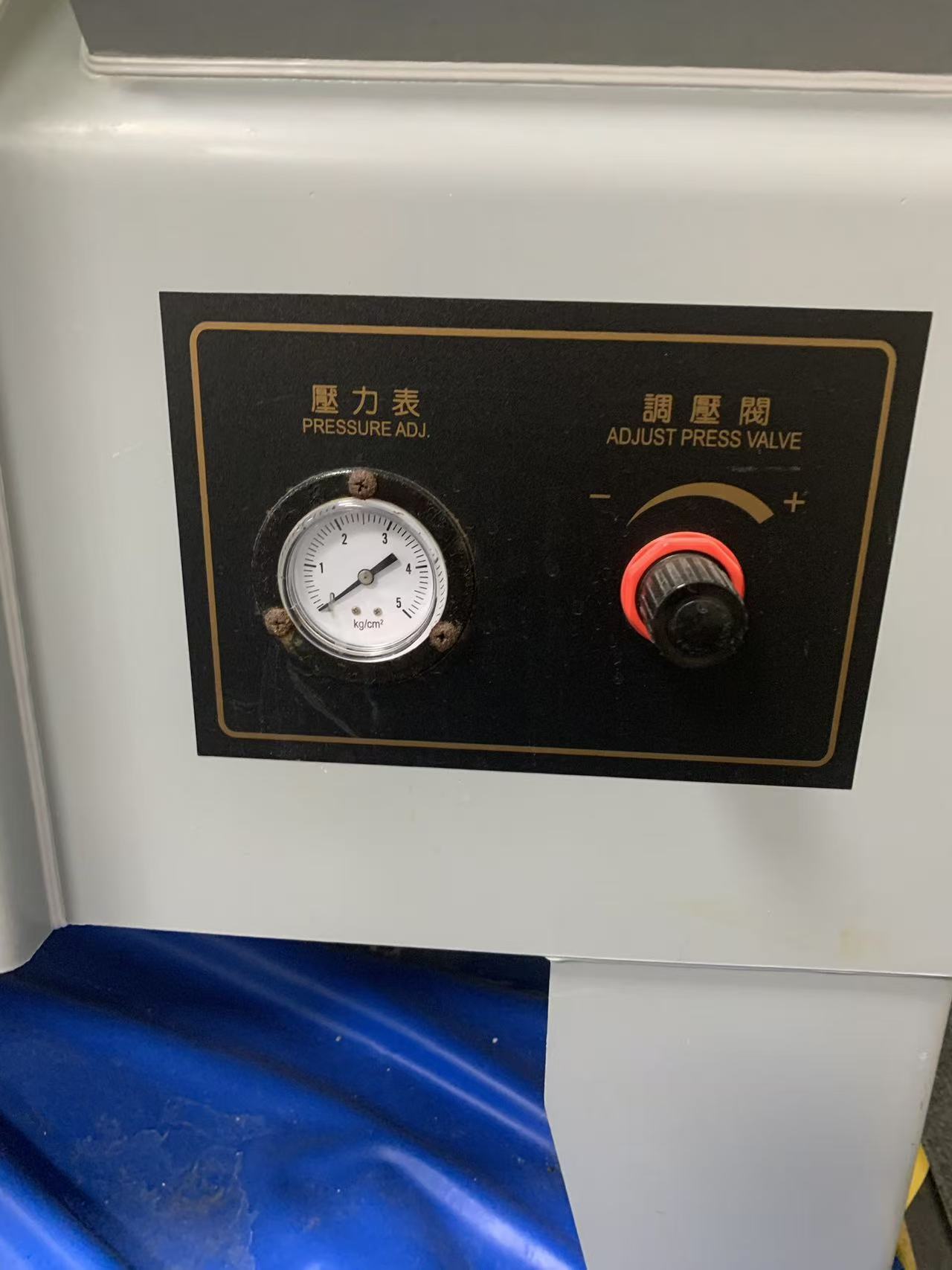

Рассол замешивается оператором, а не покупается в готовом виде: 250 грамм хлорида натрия растворяют в воде очищенной до 4750 миллилитров в 5-литровой емкости, размешивают до однородного 5%-ного раствора и заливают через ввод реагента. Камера работает при температуре 35°C. Барабан с насыщенным воздухом нагревается до 47°C, и для достижения этой температуры требуется примерно двадцать минут; два контроллера на панели отображают заданные и фактические значения независимо, а разница в два градуса между ними является рабочим допуском. Сжатый воздух поступает через 8-миллиметровую линию сзади, регулируемую примерно до 2 кг/см² на заднем датчике и около 1 кг/см² спереди — и табличка явно предупреждает о том, что нельзя подниматься выше, потому что чрезмерное давление в распылителе ухудшает качество тумана без каких-либо явных симптомов на панели.

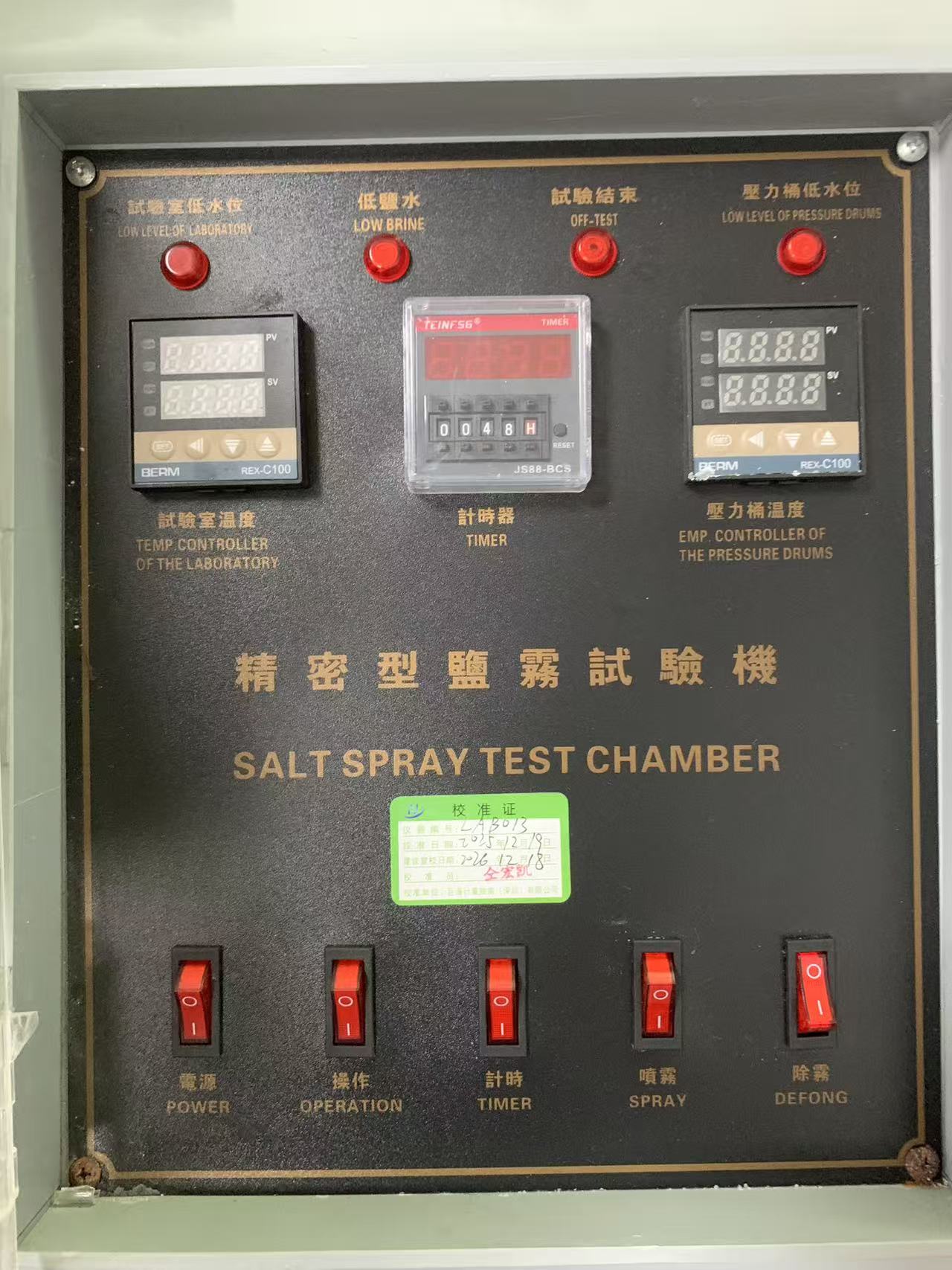

Три лампы низкого уровня охраняют воду в камере, рассол и напорный барабан, причем процедура однозначна: машину нельзя запускать, пока не погаснут все три. Запуск распылителя всухую или работа увлажняющей камеры без воды повредит машину и автоматически аннулирует все текущие испытания. Таймер принимает до 9999 часов и выключает машину при достижении заданного значения, что делает возможным работу без присмотра в течение 48 или 96 часов.

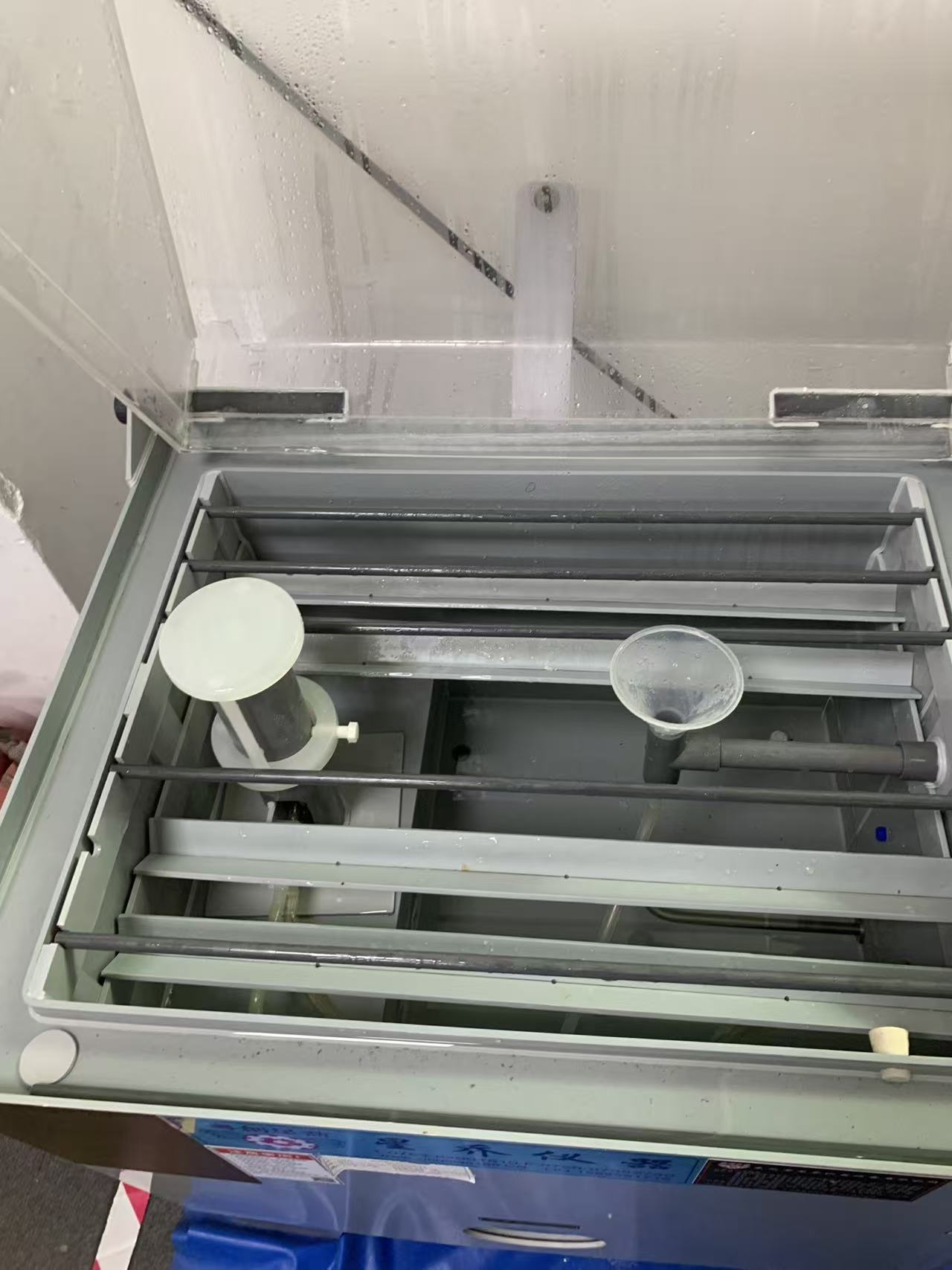

Качество тумана само по себе скорее проверяется, чем предполагается. Сборная воронка и градуированный цилиндр находятся внутри камеры во время анализов, а осевший объем измеряется в соответствии со стандартным требованием примерно от 1 до 2 миллилитров на 80 квадратных сантиметров в час, усредненным за длительный период сбора. Камера с заданной температурой, давлением и концентрацией, но обеспечивающая неправильную скорость выпадения осадков, выдает цифры, которые ничего не значат, и воронка — единственное, что их улавливает.

Как попадают образцы

Размещение — это не деталь. Это большая часть теста.

Образцы устанавливаются лицом к туману и наклонены примерно на 15–30 градусов от вертикали, чтобы конденсат стекал, а не собирался в лужи. Компонент, лежащий ровно, собирает лужу концентрированного рассола в каждом углублении, что вызывает локальное воздействие, не имеющее ничего общего с реальными характеристиками покрытия, а только с тем, как оно было уложено. Опоры и подвески неметаллические — стеклянные, пластиковые или ПВХ, — поскольку металлический подвес при контакте с плакированным образцом образует гальваническую пару и разъедает образец в точке контакта задолго до того, как покрытие разрушится само по себе.

Образцы не соприкасаются друг с другом и расположены таким образом, чтобы стекающие с одного экземпляра не могли капать на другой. Конденсат, насыщенный солью, несущий растворенную медь или железо из верхней части, с впечатляющей скоростью атакует нижнюю часть, и полученный отчет является вымыслом. Небольшие компоненты входят в партию по несколько штук, поэтому одна аномальная деталь не влияет на результат; большие сборки идут по отдельности.

Когда цикл заканчивается, функция предотвращения запотевания включается до открытия крышки. При этом камера вентилируется через вытяжку, а не выбрасывается соляной туман в лабораторию, где он обнаружит все остальные инструменты в комнате. Стоит прямо сказать, почему это так важно: небрежно вентилируемая камера солевого тумана будет медленно разъедать прецизионное оборудование вокруг нее, а ущерб проявляется через несколько месяцев в виде дрейфа калибровки на машинах, которые никто не связан с работой солевого тумана.

Что мы тестируем и как долго

Все металлическое, что входит в водонепроницаемую сумку, проходит здесь при входном контроле: пряжки и их металлические штифты, D-образные и уплотнительные кольца, тройные планки, карабины и карабины, заклепки и петельки, магнитные и механические застежки, бегунки и бегунки, а также металлические зубцы на неводостойких молниях. Оборудование проверяется поставщиком и по партиям, а не один раз при разработке и никогда больше.

Продолжительность определяется обработкой поверхности и предполагаемой средой, а отраслевые соглашения хорошо известны. Обычное цинкование сине-белого цвета обычно требуется для того, чтобы не было белой ржавчины через 48 часов и красной ржавчины через 72 часа; цветно-пассивированный цинк выдерживает до 72 часов без белой ржавчины и 96 часов без красной; черный цинк до 96 и 120 соответственно. Компоненты из нержавеющей стали морского класса эксплуатируются гораздо дольше, в течение сотен часов, и оценка производится по степени защиты и внешнего вида по шкале от 0 до 10, тогда как строгие спецификации требуют оценки 9 или выше.

Для продуктов общего назначения для наружного применения мы проводим проверку от 24 до 48 часов. Для программ, предназначенных для рыбалки, парусного спорта и морской розничной торговли (категории, в которой находятся самые требовательные покупатели), квалификация длится дольше, а критерии приемки ужесточаются, поскольку эти продукты постоянно живут в соли, а не сталкиваются с ней время от времени.

Оценка внешнего вида – это только половина оценки. Для деталей с резьбой, петель и любых движущихся компонентов функционирование также проверяется после испытания: деталь должна по-прежнему входить в зацепление, ввинчиваться или шарнирно сочленяться без заедания или заедания. Это пункт, который имеет наибольшее значение для нашей категории. Бегунок молнии, на котором наблюдается лишь слабая коррозия, но имеет достаточную шероховатость поверхности, чтобы зацепиться за полимерные уплотнительные кромки водонепроницаемой молнии, вышел из строя, независимо от его внешнего вида, потому что в сварной водонепроницаемой сумке застежка является уплотнителем. Пряжка, которая плотно застегивается через 48 часов, является гарантийной претензией, ожидающей восемнадцать месяцев.

Неисправность, которая имеет наибольшее значение для сварных мешков

Существует особый режим коррозии, характерный для нашей конструкции, который полностью отсутствует при аппаратном представлении солевого тумана.

В сумке, сваренной высокочастотной сваркой, металлическая фурнитура часто крепится через водонепроницаемую мембрану — заклепка через панель, петелька через приваренную заплатку, D-образное кольцо на анкерной лямке, прикрепленной к лицевой стороне ТПУ. Когда этот металл ржавеет, он не просто плохо выглядит. Продукты коррозии крупнее металла, который они заменяют, поэтому корродирующая заклепка расширяется в своем отверстии и напрягает материал вокруг себя, а соли коррозии сами мигрируют на границу раздела металл-полимер. Этот интерфейс является уплотняющим интерфейсом. То, что началось как косметическая жалоба на ржавую заклепку, превратилось в медленную утечку через отверстие, которое на момент доставки сумки было водонепроницаемым.

Продукты коррозии также оставляют пятна. Выделение оксида железа через сварную панель светлого цвета является постоянным явлением, а для бледных или белых изделий это единственная наиболее распространенная причина возврата косметических средств в морских категориях. Там, где существует риск окрашивания, протестированные образцы поступают прямо из камеры в нашу лабораторию.стандартный цветной шкаф с источником света, поскольку пятно, оцененное при заводском освещении, и пятно, оцененное по D65, — это две разные оценки.

Следующие инструменты также актуальны. Корродированные ползунки выходят натестер срока службы возвратно-поступательной молниитак что рабочую силу после коррозии можно измерить, а не судить по ощущениям. Там, где этого требует морская программа, аппаратное обеспечение устаревает вкамера температуры и влажностидо воздействия соли, что ближе к реальной последовательности, которую испытывает компонент на палубе, чем в одиночку соленый туман. А если металлический компонент приклеивается, а не фиксируется механически, после этого соединение подвергается испытанию на отслаивание натестер на растяжение и отслаивание, поскольку проникновение соли в линию склеивания снижает адгезию задолго до того, как она станет видимой.

Что должен указать покупатель

Спецификация оборудования, в которой указано «проверено в солевом тумане», ничего не стоит. Четыре пункта делают его осуществимым.

Назовите стандарт и версию — ASTM B117 или ISO 9227, а если последний, то какой вариант, поскольку нейтральная уксусная кислота и солевой туман, ускоренный медью, не взаимозаменяемы и дают результаты, которые нельзя сравнивать друг с другом. Назовите продолжительность в часах. Назовите критерий приемки отдельно для белой ржавчины и красной ржавчины и укажите, требуется ли функциональная проверка после испытания. И назовите, какие компоненты покрываются, потому что «аппаратное обеспечение» в спецификации и «аппаратное обеспечение» в спецификации редко совпадают; В частности, часто предполагается, что ползунки и ручки включены, но часто это не так.

Покупатели, которые поставляют собственное одобренное оборудование, все равно должны запрашивать данные о солевом тумане на уровне партии, а не одноразовый сертификат. Толщина покрытия и качество пассивации варьируются в зависимости от производственных партий в гальваническом цехе, и компонент, одобренный восемнадцать месяцев назад в сертификате, не является свидетельством наличия партии в этом контейнере.

Часто задаваемые вопросы

Означают ли 48 часов солевого тумана определенное количество лет службы?

Нет, и любой поставщик, предлагающий конверсию, преувеличивает возможности этого метода. Солевой туман является инструментом сравнения и отбора: он сравнивает покрытия друг с другом и с определенным пороговым значением в идентичных условиях. Реальная жизнь зависит от цикла влажной сушки, УФ-излучения, механического износа, режима полоскания и температуры, которых нет в камере.

Защищена ли фурнитура из нержавеющей стали?

Нет. Аустенитные марки нержавеющей стали хорошо противостоят общей коррозии, но остаются уязвимыми для точечной и щелевой коррозии в хлоридных средах, особенно когда компонент прилегает к ткани или лямкам и остается влажным. Здесь большое значение имеет качество, и это одна из областей, где спецификация, в которой просто указано «нержавеющая сталь», предполагает замену.

Можно ли тестировать готовые пакеты целиком или только компоненты?

И то и другое, в зависимости от вместимости камеры. Тестирование компонентов при входном контроле — это то место, где принимается большинство решений, поскольку оно происходит быстрее и изолирует переменную. Тестирование на уровне сборки проводится, когда проблемой является взаимодействие — металлический фитинг с тканью с определенным покрытием или оборудование, контактирующее с другим металлом в другом месте продукта.

Используются ли повторно протестированные образцы?

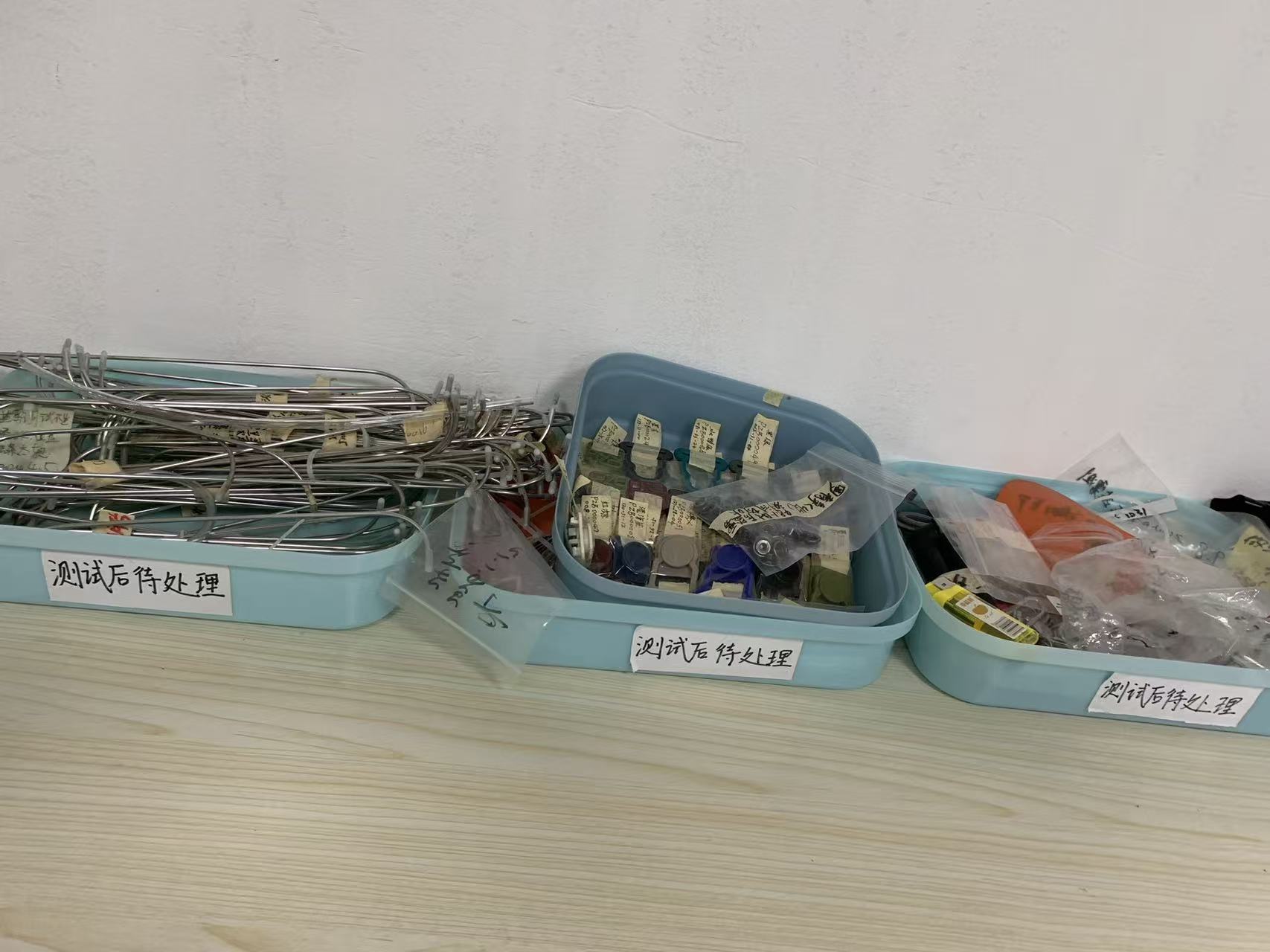

Никогда. Соляные брызги разрушительны независимо от того, прошла ли деталь или нет, а открытые компоненты маркируются и хранятся для утилизации, а не возвращаются на производственный склад. Это стандартная практика наших разрушительных испытаний, и ее можно проверить.

Можете ли вы воспользоваться собственным протоколом коррозии клиента?

Да. Продолжительность, концентрация рассола, угол, приемочный класс и функциональные проверки после испытаний задаются процедурой, а не фиксируются машиной. Если протокол бренда требует условий с уксусной кислотой или медью, которые выходят за рамки наших собственных возможностей, мы запускаем фильтрацию нейтрального солевого тумана внутри компании и направляем указанный вариант в аккредитованную стороннюю лабораторию.

Где это находится в сериале

Солевой туман — единственный тест в нашей лаборатории, при котором исследуется часть мешка, о которой большинство людей даже не задумывается, пока он не перестанет работать. Ткань, сварные швы и строчки привлекают внимание; пряжка, ползунок и D-образное кольцо решают, можно ли будет использовать продукт в течение третьего года. В частности, в морских и рыболовных программах они являются теми компонентами, по которым клиенты бренда будут судить о нем.
